Лекция 4. Корпоративная сеть СПбГЭТУ ETUNet

Введение

В настоящее время большое внимание уделяется компьютерным сетям масштаба предприятия. Так выглядит дословный перевод термина «EnterpriseWide Networks», получившего распространение в западной литературе. В отечественных материалах их чаще называют корпоративными сетями. Корпоративная сеть – это сложная система, включающая тысячи самых разнообразных компонентов: компьютеры разных типов, системное и прикладное программное обеспечение, сетевые адаптеры, концентраторы, коммутаторы и маршрутизаторы, кабельную систему.

С

Рис. 4.1. Контейнеры под-разделений сети ETUNet

еть ETUNet объединяет локальные вычислительные сети разных подразделений университета (учебных классов, факультетских вычислительных лабораторий, специализированных центров и др.). В качестве кабельной системы используется волоконно-оптическая магистраль с использованием набора коммутаторов для подключения ЛВС подразделений. Телекоммуникационный узел ЦНИТ (Центр новых информационных технологий) поддерживает необходимое обеспечение сервисов сети, ведение службы сетевых каталогов, связь с сетью RUNNet для выхода в глобальную сеть Интернет. Служба сетевых каталогов NDS сетевой ОС Novell NetWare имеет корень ETU дерева ETUNet. На рис. 4.1 представлены имена контейнеров дерева, обозначающих упорядочение сетевых ресурсов подразделений СПбГЭТУ в иерархической структуре сети ETUNet (рис. 4.2): административных подразделений (Adm, Nich), факультетов (EFF, FEA, FEM, FET, FKTI, FPBEI, FPPK, FVO, GF, OF, RTF), подразделений по организации сетевых технологий СПбГЭТУ (CSPT, DNS-DHCP), структурных подразделений (OUP), организаций, имеющих доступ к сети СПбГЭТУ (Org).

Основные сетевые службы

Набор базовых сетевых служб (сервисов) составляют пять служб:

1. файловый сервис организует хранение, удаленный доступ, совместное использование и синхронизацию изменений, быстрый перенос и тиражирование, архивирование и резервное копирование файлов;

2. с

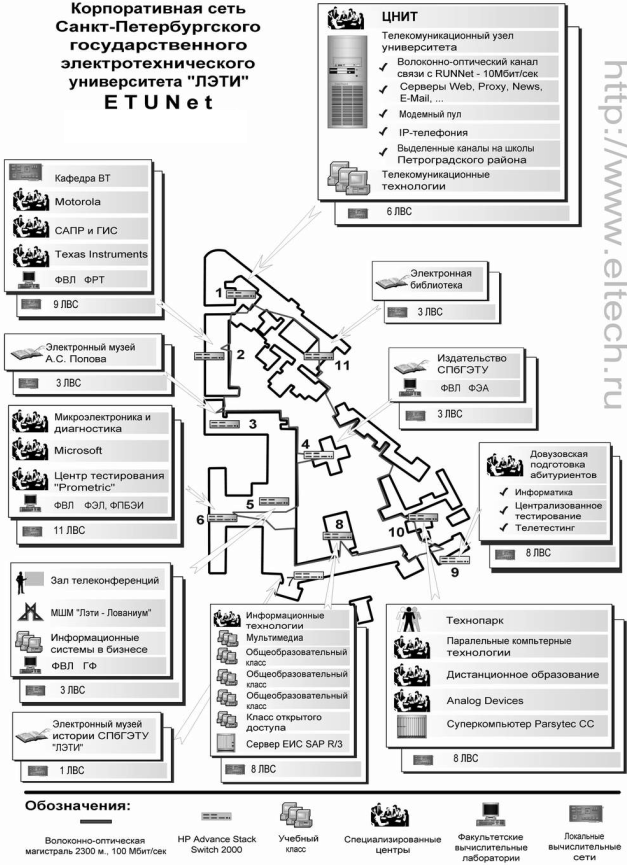

   Рис. 4.2. Основные компоненты корпоративной сети СПбГЭТУ

   ервис печати – сетевые приложения, управляющие доступом к сетевым принтерам и факсимильному оборудованию. Обеспечивается прием заданий для печати, интерпретация форматов этих заданий и конфигураций принтеров, управление очередями заданий и работа пользователей с сетевыми принтерами;

3. сервис сообщений позволяет организовать обмен сообщениями (текстовыми, графическими, звуковыми, видео) между пользователями сети. Достаточно развитые возможности заложены в одну из реализаций сервиса сообщений – электронную почту;

4. сервис приложений обеспечивает доступ к приложениям и их вызов сетевыми клиентами. Его основная задача – координация программного обеспечения и оборудования сети для оптимального использования их возможностей для решения конкретных задач за счет совместного использования сетевых ресурсов;

5. сервис баз данных предназначен для организации централизованного хранения, поиска и обеспечения защиты данных и более быстрого доступа к ним.

Группы серверов (назначение)

Файловый сервер (File Server) - хранение и обеспечение доступа к данным пользователей сети. Как правило, имеет жесткий диск большой емкости, к которому обеспечивается одновременный доступ пользователей. Функции: хранение; передача; архивирование; согласование изменений данных, выполняемых разными пользователями.

Сервер баз данных (SQL-Server) - функции хранения, обработки и управления файлами баз данных. Функции: прием и обработка запросов к СУБД, пересылка результатов обработки; обеспечение секретности данных; согласование изменений данных, выполняемых разными пользователями; взаимодействие с другими серверами баз данных.

Сервер прикладных программ (Application Server) – для их установки и выполнения.

Коммуникационный сервер (Communications Server) - предоставляет прозрачный доступ к своим последовательным портам ввода/вывода.

Сервер доступа (Access Server) - выполнять удаленную обработку заданий. Программы, инициируемые с удаленной рабочей станции, выполняются в многозадачной среде этого компьютера.

Факс-сервер (Fax Server) - выполняет рассылку и прием факсимильных сообщений для пользователей локальной сети.

Сервер резервного копирования данных (Back Up Server) - создание, хранение и восстановление копий данных (на файловых серверах и рабочих станциях).

Сетевые операционные системы

Каждый компьютер в сети в значительной степени автономен, поэтому под сетевой операционной системой в широком смысле понимается совокупность операционных систем отдельных компьютеров, взаимодействующих с целью обмена сообщениями и разделения ресурсов по единым правилам – протоколам.

В сетевой операционной системе отдельного компьютера структурно можно выделить несколько частей:

• средства управления локальными ресурсами: функции распределения оперативной памяти между процессами, планирования и диспетчеризации процессов, управления процессорами в мультипроцессорных машинах, управления периферийными устройствами и другие функции управления ресурсами локальных ОС;

• с



  ерверная часть ОС (сервер) – средства предоставления собственных ресурсов и услуг в общее пользование, обеспечивающие, например, блокировку файлов и записей, необходимую для их совместного использования; ведение справочников имен сетевых ресурсов; обработка запросов удаленного доступа к собственной файловой системе и базе данных; управление очередями запросов удаленных пользователей к своим периферийным устройствам;

– клиентская часть ОС – эта часть выполняет распознавание и перенаправление в сеть запросов к удаленным ресурсам от приложений и пользователей, при этом запрос поступает от приложения в локальной форме, а передается в сеть в форме, соответствующей требованиям сервера. Клиентская часть также осуществляет прием ответов от серверов и преобразование их в локальный формат, так что для приложения выполнение локальных и удаленных запросов неразличимо;

• коммуникационные средства ОС, с помощью которых происходит обмен сообщениями в сети. Эта часть обеспечивает адресацию и буферизацию сообщений, выбор маршрута передачи сообщения по сети, надежность передачи и т. п., то есть является средством транспортировки сообщений.

Сетевая операционная система Novell NetWare

Сетевую ОС Novell NetWare можно рассматривать как распределенную операционную систему, модули которой располагаются на файловом сервере и на рабочих станциях. Сетевая операционная система Novell NetWare представляет собой мультизадачную ОС реального времени. Она ориентирована на работу в локальной сети с централизованным управлением.

Технология NetWare Directory Services (NDS) позволяет создать общую распределенную сетевую базу данных каталога логических и физических ресурсов вне зависимости от того, где эти ресурсы расположены физически, посредством формирования единой информационной системы. Распределенная служба каталогов NDS хранит информацию обо всех пользователях сети, о серверах и ресурсах сети в специальной базе данных.

NDS является объектно-ориентированной реализацией каталога, что позволяет создавать сложные схемы именования и логические представления сетевых ресурсов. Распределенная служба каталогов состоит из объектов. Каждый объект обладает набором определенных свойств и принимаемых ими значений. Информация об объектах хранится в виде записей в базе данных службы NDS. Дерево каталогов состоит из трех основных частей: корня (корневого объекта), контейнеров и листьев (см. рисунок).
