ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБЩЕРОССИЙСКОЕ УЧРЕЖДЕНИЕ

ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ПУТЕЙ СООБЩЕНИЯ

(ФГБОУ ВПО ПГУПС)

Кафедра «Водоснабжение, водоотведение и гидравлика».

Курсовой проект водопроводной сети населённого пункта и железнодорожной станции.

Выполнила:

Студентка группы ВиВ-010

Фамилия И.О.

Принял:

Якубчик П. П.

Санкт-Петербург

2013

Оглавление

4

5

1. Введение 6

2. Определение расчетных суточных расходов воды 8

Q_{сут мах}= К_{сут мах}*Q_сут.ср= 1,2*6960= 8352 м³/сут 9

Q_{сут. ср} = q_ж*N_ж/1000 = 116*40000/1000 = 4640 м³/сут. 10

Q_{сут мах}= К_{сут мах}*Q_сут.ср = 1,2* 4640 = 5568 м³/сут. 10

Q_{полив.ср} = Q_{полив.мах}*n_полив/12 = 5600*6/12 = 2800 м³/сут, 11

3. Выбор системы водоснабжения и расчетных режимов 14

работы водопроводной сети 14

Гидравлический расчет водопроводной сети по программе WS2 35

ПГУПС - CH & S - 2007 35

Водопроводная сеть состоит из 5 колец, 24 участков и 20 узлов 35

Pасчет на случай час максимального водопотребления 35

Напор (Высота ВБ) в 1 узле - 33.48 м 35

Cведения об участках 35

Спецификация труб 36

│yз.│ # │ + │ * │ 37

│yз.│ # │ + │ * │ 38

П_д = Z_з+Н_св.тр, 45

Н_{св.д i} = П_{д i}–Z_{3 i} 45

W_ВБ = W_рег + W_пож = 482 + 15 = 497 м³ 49

W_пож = (q_{пож.нар}+q_пож.вн)*10*60/1000 = (25 + 5)*10*60/1000 = 18 49

Z_maxВБ = Z_зВБ + H_ВБ + h_б = 60,90 + 33,48 + 7 = 101,38 м. 49

Список литературы 50

1. Введение

В данном курсовом проекте рассчитана и запроектирована наружная водопроводная сеть населенного пункта и железнодорожной станции.

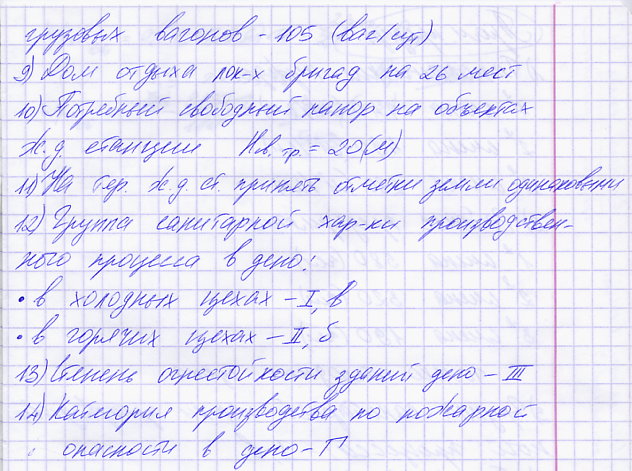

В основу проекта положены следующие исходные данные: план населенного пункта и железнодорожной станции в горизонталях, общие сведения о водопотребителях, расчетная плотность жителей в населенном пункте, характеристика санитарно-технического оборудования зданий, этажность застройки, потребители воды на железнодорожной станции и промышленных предприятиях, глубины промерзания грунта и залегания грунтовых вод.

Грунты на территории населенного пункта, железнодорожной станции и на трассе водоводов представлены суглинками. Грунтовые воды залегают на глубине 2,9 м. Глубина промерзания грунта 1,6 м.

Населенный пункт имеет пятиэтажную застройку. Все здания оборудованы водопроводом, канализацией и централизованным горячим водоснабжением. В населенном пункте основными потребителями воды являются население (численность 40000 человек), баня, прачечная, промышленное предприятие, а также большой объем воды расходуется на поливку улиц, тротуаров, зеленых насаждений и проездов.

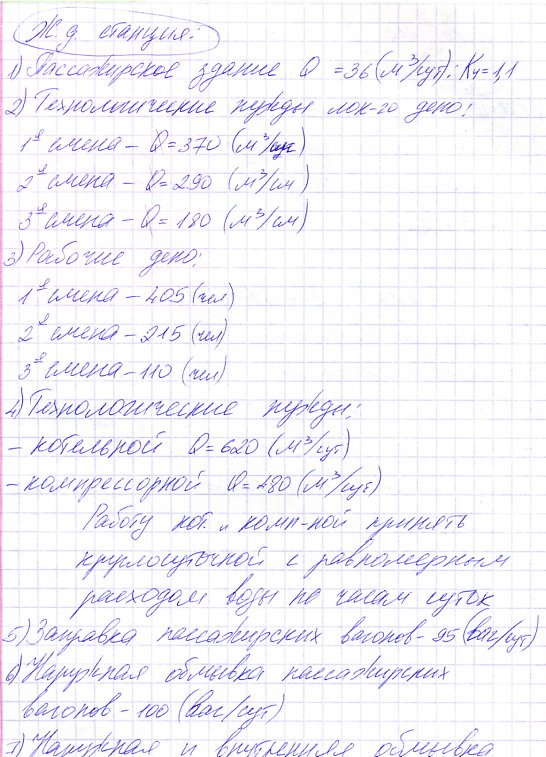

На железнодорожной станции основными потребителями воды являются локомотивное депо, компрессорная, котельная, дом локомотивных бригад, пассажирское здание (вокзал). Вода расходуется так же на заправку и обмывку вагонов (пассажирских и грузовых), а также на обмывку локомотивов.

Проектируемая система водоснабжения относится к первой категории надежности подачи воды, т.к. обеспечивает пожаротушение. В проекте принята объединенная система водоснабжения.

Водопроводная сеть населенного пункта и станции запроектирована по кольцевой схеме, устроена из пластмассовых труб в пределах населенного пункта, чугунных труб на железнодорожной станции, стальных труб при укладке под путями. Она состоит из магистральных и распределительных линий. В проекте рассчитана только магистральная сеть. В результате гидравлического расчета сети устанавливается действительное потокораспределение воды по всем ее участкам, и определяются потери напора на них при принятых диаметрах труб. Гидравлический расчет водопроводной сети на час максимального водопотребления, совпадающего с пожаром, произведен на ЭВМ. В результате этого расчета используются расчётные диаметры труб. Также, с помощью гидравлического расчета сети на ЭВМ, определяются пьезометрические отметки во всех узлах сети применительно к каждому расчетному случаю. По этим данным строится продольный профиль основной магистральной линии, проходящей через диктующую точку сети.

Минимальный диаметр труб в населённом пункте – 140 мм, а на ж.-д. станции – 150 мм.

Максимальный суточный расход в населенном пункте и на железнодорожной станции составляет 25353,78 м³. Расход воды на пожаротушение принят: 2 пожара в населённом пункте по 25 л/с и 15 л/с в депо. Дополнительно принят расход воды на внутреннее пожаротушение в депо в размере 5 л/с. Общий расход воды на пожаротушение равен 62,5 л/с. В проекте так же найден максимальный часовой расход 1614,662 м³, соответствующий времени с 7 до 8 часов.

Водопроводная сеть рассчитана на два случая работы:

1) работа водопроводной сети в час максимального водопотребления суток максимальных расходов воды.

2) работа водопроводной сети в час максимального водопотребления суток максимальных расходов воды с учетом противопожарного расхода.

Секундный расход воды в час максимального водопотребления равен 448,6 л/с, а подача противопожарного расхода в час максимального водопотребления равна 510,8 л/с.

По данным расчетов построен график водопотребления по часам суток (рис.1). На этот же график нанесен график подачи воды ВНС II и запроектирована ступенчатая работа насосной станции. Принято: К_I =5,5 %Q_сут, t₁ =8 ч в период с 6 до 12, с 15 до 17 ; К_II =3,5 %Q_сут, t₂ = 16 ч в период с 0 до 6, с 12 до 15, с 17 до 24. При этом регулирующий объем водонапорной башни составляет: W_рег= 495 м³.

Водонапорная башня установлена в самой высокой точке населенного пункта. Высота водонапорной башни Н_ВБ = 33,48 м. К установке принят типовой бак для водонапорной башни емкостью W_ВБ= 500 м³. Диаметр бака: D_б= 10 м. Высота бака: h_б= 7 м.

В проекте выполнен гидравлический расчет кольцевой водопроводной сети по методу В. Г. Лобачева – Х. Кросса на час максимального водопотребления и гидравлический расчет сети на час максимального водопотребления с учетом подачи противопожарного расхода с использованием программы WS2 (Водопроводная сеть, 2-я версия).
