2.3 Процедура инсталляции
Все скриншоты и примеры в данном документе приводятся для ОС Windows XP. При уста-новке и использовании ПО в иных операционных системах во внешнем виде интерфейса, располо-жении иконок и пунктов меню могут наблюдаться отличия от приведенных скриншотов. Установка для операционных систем OS X и Linux описывается в пунктах 7.1 и 7.2 соотвественно.
Перед началом процедуры инсталляции рекомендуется временно приостановить работу антивирусного программного обеспечения, установленного в операционную систему компьютера.
Для установки ПО программно-аппаратного комплекса "ФПСУ-IP/Клиент" на рабочую станцию необходимо выполнить следующие действия:
1) убедитесь в том, что устанавливаемое программное обеспечение предназначено именно для той операционной системы, под управлением которой работает компьютер, и запус-тите программу инсталляции, "AmiVPN for WINDOWS.EXE".
Программа установки выдаст на экран лицензионное соглашение между пользователем "ФПСУ-IP/Клиент" и компанией "АМИКОН" (Рис. 2-2);
2) если Вы принимаете условия соглашения, нажмите кнопку "Принимаю", в противном случае откажитесь от инсталляции при помощи кнопки "Отмена";

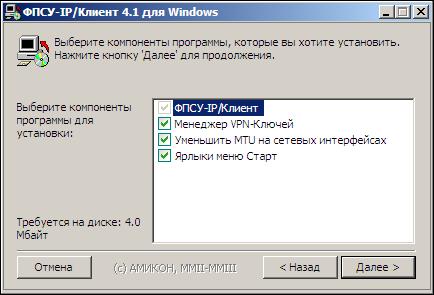

3) если условия лицензионного соглашения приняты, Вам будет предложено выбрать установочные опции программного обеспечения "ФПСУ-IP/Клиент" (Рис. 2-3).
Рисунок 2.1 Опции установки
ПО "ФПСУ-IP/Клиент" устанавливается как служба Windows с названием Amicon FPSU-IP/Client service, запуск службы по умолчанию происходит в режиме "Авто".
Чтобы название программы было при установке помещено в список программ командной кнопки "Пуск", выставьте щелчком левой клавиши мыши флажок "Ярлыки меню Старт". В левой нижней части окна отображается количество свободного дискового пространства, необходимое для установки отмеченных компонентов.
Включение опции "Уменьшить MTU на сетевых интерфейсах" изменяет максимальный размер пакета при передаче в IP-сеть (англ. Maximum Transmission Unit, MTU) для всех установ-ленных на рабочей станции сетевых адаптеров на 1400 байт. Не влияет на максимальный размер пакета, используемый протоколами доступа в WAN-сеть (такие как PPP или PPPoE, используемые при модемных соединениях).
Опция "Менеджер VPN-Ключей" является рекомендуемой, выставляется в том случае, если на одном компьютере установлено больше одной программы, разработанной ООО "АМИКОН", которая использует устройство VPN-Key.
Для продолжения установки нажмите кнопку "Далее";
4) выберите каталог на диске компьютера, в который следует поместить ПО "ФПСУ-IP/Клиент". По умолчанию программа установки автоматически создаст соответству-ющие каталоги в папке "Program Files", для выбора другой папки воспользуйтесь кнопкой "Обзор"
В левой нижней части рабочего окна программы установки отображается требуемое коли-чество свободного дискового пространства и доступное место на выбранном логическом диске. Для продолжения установки нажмите кнопку "Установить";

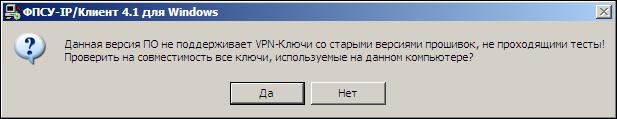

5) при начале инсталляции программа предлагает выполнить проверку, возможна ли работа устанавливаемой версии программного обеспечения "ФПСУ-IP/Клиент" с устройствами "VPN-Key", в которых используется старая версия микрокода ("прошивки" устройства "VPN-Key"), о чём выдает оповещение (см. Рис. 2-5).
Рисунок 2.2. Оповещение о старой версии прошивки
Для выполнения проверки следует нажать кнопку "Да". Обратите внимание, что для корректной проверки к компьютеру должен быть подключено не более одного устройства VPN-Key! Для проверки ключа требуется указать PIN-код пользователя устройства VPN-Key. Положи-тельным результатом проверки является служебное оповещение "Данный VPN-ключ совместим!", в ином случае требуется выполнить процедуру обновления микрокода устройства "VPN-Key" (см. раздел 6 данного документа). От процедуры проверки "VPN-Key" можно отказаться, нажав кнопку "Нет", инсталляция в этом случае продолжится после служебного оповещения;
п
осле
проверки каждого устройства "VPN-Key"
программой будет выдано предложение проверить очередной "VPN-Key" (см. Рис 2-6). Если все устройства были уже прове-рены, нажмите кнопку "Нет" для продолжения процедуры уста-новки;
7) в случае успешной установки программы на экран будет выдано сообщение о завершении работы инсталлятора (Рис.
2-7). В журнале установки (по умолчанию это файл "Install.log" в рабочей папке программы) можно ознакомиться с отчетом, содер-жащем подробное описание процесса инсталляции;
8) нажмите кнопку "Закрыть". Для завершения процесса установки рекомендуется произвести перезагрузку ОС.
После
установки ПО Комплекса на панели задач
в области уведомлений (Taskbar
Notification
Area,
system
tray)
появится значок .
Процедура инсталляции завершена.
Для начала работы с комплексом ФПСУ-IP клиент требуется выполнить первичное подключение устройства "VPN-Key" к рабочей станции. Для этого выполните следующие действия:
1) подключите к USB-порту компьютера устройство "VPN-Key". Для корректной работы с устройством "VPN-Key", в операционной системе должен присутствовать драйвер для устройства чтения смарт-карт (USB smart card reader), usbccid.sys. В случае его отсутствия в операционной системе драйвер устанавливается в процессе инсталляции программного обеспечения комплекса "ФПСУ-IP/Клиент".
Если это первое подключение устройства "VPN-Key" к данному USB-порту рабочей станции, то операционной системе потребуется некоторое время для поиска драйвера устройства "VPN-Key";
2) Проверить, закончилась ли установка драйвера успешно, можно через меню диспет-чера устройств компьютера. При подключенном "VPN-Key" в диспетчере должен присутствовать объект "USB Smart Card reader" (Рис 2-8);
3) если устройство "VPN-Key" успешно определилось операционной системой, на экране появится окно регистрации пользователя комплекса "ФПСУ-IP/Клиент" (Рис. 2-9). Регистрация необходима для работы Комплекса в туннеле с МЭ ФПСУ-IP и для настройки параметров работы Комплекса в туннеле (см. раздел 4).
Появление окна регистрации пользователя является критерием успешной установки программного обеспечения комплекса "ФПСУ-IP/Клиент" и драйверов в операционную систему рабочей станции.
Для удаления программного обеспечения "ФПСУ-IP/Клиент" с компьютера активизируйте строку "АМИКОН"→"Клиент ФПСУ-IP"→"Удалить" в списке программ команды "Пуск", или выполните удаление стандартным для WINDOWS образом через последовательность команд "Панель управления"→"Установка и удаление программ". В открывшемся окне (Рис. 2-10) выберите компоненты, которые ходите деинсталлировать, и нажмите кнопку "Удалить".
После завершения процесса деинсталляции рекомендуется выполнить перезагрузку ОС компьютера.
