Билет 18

1. Резонанс напряжений.

2. Принцип действия асинхронного двигателя.

О тносится к классу электрических машин переменного тока. Обратим, т.е. может работать или в режиме двигателя, или в режиме генератора, если в их магнитной цепи будет возбуждено магнитное поле.

Состоит из подвижной части - вращающийся ротор (стальной вал, состоящий из сердечника, который набирается из отдельных запрессованных листов электротехнической стали; обмотка ротора двух типов, в соответствии с которыми различают двигатели с короткозамкнутым и фазным ротором) и неподвижной - статор (корпус, внутри которого сердечник - полый цилиндр из тонких, изолированных листов электротехнической стали; на внутренней стороне сердечника имеются пазы, в которых размещается обмотка статора, которая питается от цепи трёхфазного тока; в результате этого внутри цилиндра образуется вращающееся магнитное поле). Обмотка статора состоит из отдельных секций, располагающихся по окружности сердечника так, что сдвиг между фазами . Каждая фаза состоит из параллельных и последовательных обмоток, число которых = числу пар полюсов машины.

Принцип действия основан на взаимодействии вращающегося магнитного поля статора с током, индуцируемыми в цепи ротора. Вращающееся магнитное поле возникает при подключении фаз обмотки статора, сдвинутых в пространстве на , к трёхфазной сети, токи фаз которой смещены во времени относительно друг друга на 120 эл. градусов. Частота вращения поля:

n0=60f1/P,

f1 – частота тока статора, P – число пар полюсов двигателя

БИЛЕТ 19

2. Состоит из подвижной части - вращающийся ротор (стальной вал, состоящий из сердечника, который набирается из отдельных запрессованных листов электротехнической стали; обмотка ротора двух типов, в соответствии с которыми различают двигатели с короткозамкнутым и фазным ротором) и неподвижной - статор (корпус, внутри которого сердечник - полый цилиндр из тонких, изолированных листов электротехнической стали; на внутренней стороне сердечника имеются пазы, в которых размещается обмотка статора, которая питается от цепи трёхфазного тока; в результате этого внутри цилиндра образуется вращающееся магнитное поле). Обмотка статора состоит из отдельных секций, располагающихся по окружности сердечника так, что сдвиг между фазами . Каждая фаза состоит из параллельных и последовательных обмоток, число которых = числу пар полюсов машины.

Принцип действия основан на взаимодействии вращающегося магнитного поля статора с током, индуцируемыми в цепи ротора. Вращающееся магнитное поле возникает при подключении фаз обмотки статора, сдвинутых в пространстве на , к трёхфазной сети, токи фаз которой смещены во времени относительно друг друга на 120 эл. градусов. Частота вращения поля:

n0=60f1/P,

f1 – частота тока статора, P – число пар полюсов двигателя

БИЛЕТ 20

1. Трёхфазная симметричная система ЭДС – совокупность трёх синусоидальных ЭДС одинаковой частоты и амплитуды, но сдвинутых на 120 градусов друг от друга, то есть ; ; , или ; ; , где

Трёхфазная цепь – совокупность трёхфазной системы ЭДС, трёхфазной нагрузки и соединительных проводов.

2.

БИЛЕТ 21

2.Если нулевой провод обладает малым сопротивлением, то потенциал точки можно считать равным потенциалу точки , то есть нулевой провод можно закоротить и схема преобразуется в три независимых контура. Следовательно, нейтральный провод обеспечивает симметрию фазных напряжений приемника при несимметричной нагрузке. Нейтральный провод необходим для того, чтобы: выравнивать фазные напряжения приемника при несимметричной нагрузке; подключать к трехфазной цепи однофазные приемники с номинальным напряжением в раз меньше номинального линейного напряжения сети.

П ри соединении фаз приёмника звездой фазные и линейные токи равны. При симметричной нагрузке токи в фазах равны по величине и сдвинуты по фазе на один и тот же угол относительно соответствующих фазных напряжений.

Векторная диаграмма токов и напряжений при симметричной нагрузке:

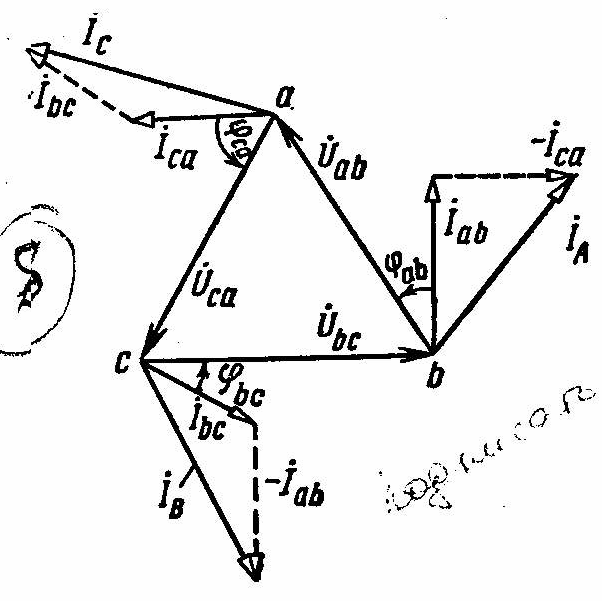

Треугольник несимметричная нагрузка

Треугольник симметричная нагруз.

БИЛЕТ 22

1. Активная, реактивная и полная мощности трёхфазных цепей.

Активная мощность – сумма активных мощностей фаз нагрузки активной мощности в нулевом проводе, если его активное сопротивление не равно нулю: .

Реактивная мощность – сумма реактивных мощностей фаз нагрузки и реактивной мощности в нулевом проводе если его реактивное сопротивление не равно нулю, то есть .

Полезная мощность определяется по формуле: .

Если нагрузка симметричная и равномерная, то активная и реактивная мощности нулевого провода равны нулю, активные мощности фаз нагрузки равны, и определяются , реактивные мощности фаз нагрузки также равны, и определяются: , где угол - угол между фазовыми напряжениями нагрузки и фазовым током. Тогда активная мощность нагрузки , а реактивная мощность нагрузки: .

При равномерной нагрузке фаз, независимо от способа соединения: , тогда , , следовательно, полную мощность нагрузки: .

Измерение активной мощности трёхфазной цепи.

когда нагрузка неравномерная и присутствует нулевой провод, необходимо включить в цепь три ваттметра, активная мощность цепи будет равна сумме показаний трёх этих ваттметров.

При равномерной нагрузке измерить мощность одной фазы и утроить результат.

Если нулевой провод отсутствует мощность можно измерять с помощью двух ваттметров. Сумма показаний двух ваттметров определяет активную мощность всей цепи независимо от способа присоединения нагрузки.

2. Степень отставания скорости вращения ротора от скорости вращения магнитного поля оценивается величиной скольжения .

Пуск

частота вращ

В момент запуска часта питания частота в роторе =

Работа

Частота питания статора не меняется

Частота наведенного тока

ЭДС Е1 не меняется

ЭДС Е2 отличается от пускового на S

ЭДС при запуске значительно больше чем при работе!!
