56. Устройство средств групповой заправки наземной техники

Полевые заправочные пункты представляют собой комплекты сборно-разборного оборудования, позволяющего их многократное перемещение, быстрое развертывание и свертывание в различных условиях обстановки и местности.

Тактико-технические характеристики и перечень комплектующего оборудования полевых заправочных пунктов, состоящих сейчас на вооружении, приведены в таблице

Тактико-технические характеристики комплектов

полевых заправочных пунктов

ПОКАЗАТЕЛЬ	ПЗП-14	ПЗП-10А	ПЗП-20
Транспортная база Количество постов заправки, шт.	Автоприцеп ТАПЗ-755 14 10		2ПН-4 20
Количество раздаточных рукавов на одном посту, шт.	2	2	2
Расстояние между постами заправки, м	10	10	10
Средство перекачки горючего: марка Количество, шт.	Насосный агрегат АЦ-10-260 2 1		ПСГ-160 1
Расход раздаточной системы, л/мин: суммарный через один пост заправки	1470 105	1000 100	2600 130
Вместимость резервуаров (цистерн м3)	20	10	50
Тонкость фильтрования горючего, мкм	15-20	15-20	15-20
Габаритные размеры, мм: длина ширина высота	3500 2350 2140	3260 2480 2170
Macca комплекта (без средств перекачки), кг	2140	1395	1600
Время развертывания (свертывания), мин	20(10)	12(10)	40(40)
Необходимое количество л/с для развертывания (свертывания), чел.	2	2	4
Обслуживающий расчет, чел.	2	1	2

Полевой заправочный пункт пзп-10a.

Комплект ПЗП-10А также смонтирован на автомобильном прицепе ТАПЗ-755, но имеет некоторые отличия от полевого заправочного пункта ПЗП-14. Он имеет один барабан и раздаточный коллектор на десять постов заправки.

Барабан вращается на двух спаренных шарикоподшипниках установленных на оси, а ось укладывается в гнезда стоек и крепится двумя полумуфтами, благодаря чему барабан съемный. тормозом барабан не снабжен, имеется только фиксатор для предотвращения проворачивания ба­рабана при транспортировании.

Раздаточный коллектор отличается от раздаточного коллектора ПЗП-14 в основном количеством рукавов, гребенок и раздаточных: кранов. Концы коллектора закрываются заглушками, при наматывании на барабан один конец крепится к нему с помощью крепежного ремня.

Фильтр ФГН-60М крепится к прицепу болтами впереди барабана. Заземляющее устройство поставляется вместе с фильтром и подсоединяется к его ножке. Рядом с фильтром устанавливается лопастный счетчик жидкости ЛЖ-100-10.

Штыри-флажки, стойки, переходники, запасные части, и инструмент хранятся в ящике, приваренном под рамой, в задней части автоприцепа.

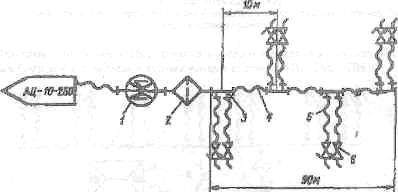

Рис. 3. Развертывание полевого заправочного пункта ПЗП-10А (вариант): 1-счетчикчмх ЛЖ-100-10; 2-фильтр ФГН-60М; 3-гребенки; 4-налорный рукав; 5-раздаточный рукав; 6-раздаточнъгй кран
