3.2. Обвязка начальной насосной станции
Начальную насосную станцию развертывают в начале каждого эксплуатационного участка роты. Удаление начальной насосной станции от склада горючего (ПРГ) должно быть таким, чтобы подпор на входе в насос составлял на менее 0,2-0,3 МПа.
При использовании на трубопроводе ПМТП-150 передвижных насосных установок ПНУ-100/200М начальная насосная станция включает в себя три передвижные насосные установки, одна из которых – резервная. В целях обеспечения противопожарной безопасности расстояние между основной и резервной передвижными насосными установками составляет 18-24 м.
На рис.4 представлен вариант обвязки начальной насосной станции.
Рис.4. Типовая технологическая схема обвязки начальной насосной станции при использовании ПНУ-100/200М на трассе трубопровода ПМТП-150.
3.3. Обвязки промежуточных насосных станций
На трассе трубопровода в пунктах, определенных гидравлическим расчетом, развертывают промежуточные насосные станции.
При использовании на трассе трубопровода ПМТП-150 спаренных насосных установок ПНУ-100/200 обвязки промежуточных насосных станций монтируются на 10 и 6 задвижек (рис. 5 и 6).
Во всех случаях, независимо от типа трубопровода и используемых на них насосных установок, обвязки промежуточных насосных станций должны обеспечивать прием и запуск разделителя через одну насосную станцию.
Рис.5. Типовая схема обвязки промежуточной насосной станции на 10 задвижек при использовании спаренных установок ПНУ-100/200М
Рис.6. Типовая схема обвязки промежуточной насосной станции на 6 задвижек при использовании спаренных установок ПНУ-100/200М
3.4. Обвязка промежуточной резервуарной группы.
Промежуточную резервуарную группу развертывают на стыках эксплуатационных участков рот для повышения живучести трубопровода и облегчения управления работой насосных станций.
Вместимость ПРГ зависит от типа трубопровода и может и может составлять для ПМТП-150 – 600 м3, ПМТП-100 – 300 м3. Во время эксплуатации ПРГ заполняют перекачиваемым горючим наполовину, что позволяет при выходе из строя предыдущего эксплуатационного участка обеспечивать перекачку горючего на последующие участки в течении 2-х часов.
Промежуточные резервуарные группы должны иметь обвязку, позволяющую:
производить отбор проб перекачиваемого горючего;
осуществлять пропуск горючего мимо ПРГ;
принимать горючее из предыдущего эксплуатационного участка и выдавать его в последующий;
принимать горючее в резервуары ПРГ без выдачи в линию трубопровода.
Схема обвязки ПРГ трубопроводов ПМТП-150 и ПМТП-100 представлена на рис.7.

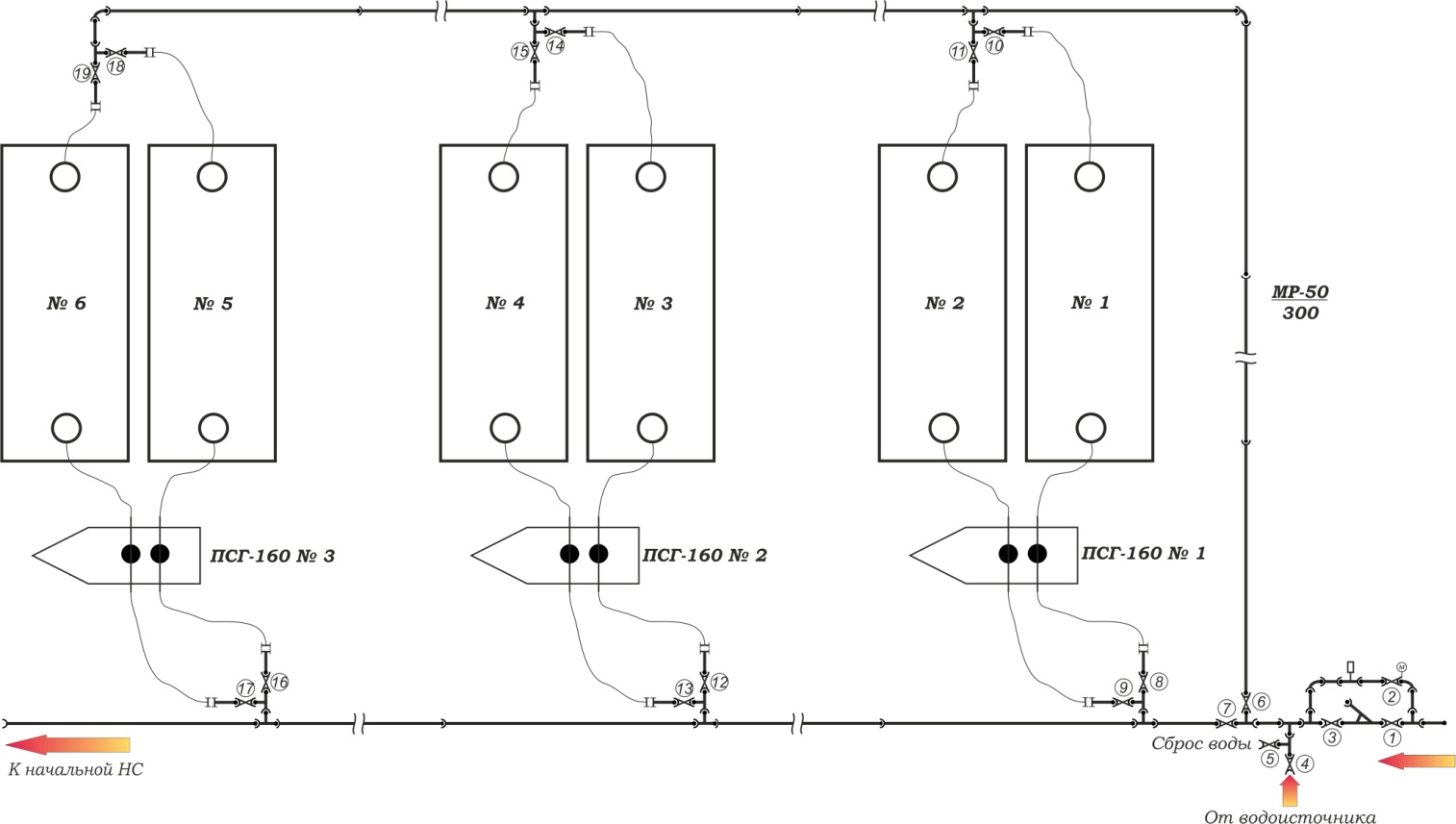

Рис.7. Типовая технологическая схема обвязки промежуточной резервуарной группы на трассе трубопровода ПМТП-150
3.5. Обвязка трубопровода через водные преграды
Места переходов трубопровода через водные преграды выбираются по карте и уточняются при проведении разведки трассы.
Технологическая схема обвязки трубопровода, развернутого через водную преграду, должна обеспечивать:
заполнение перекачиваемым горючим основной и резервной линий;
перекачку горючего по основной или резервной линии;
возможность ремонта одной из линий при выполнении перекачки по второй;
последовательную перекачку с разделителем по основной линии или без разделителя – по любой линии;
контроль за герметичностью подводных участков;
отбор проб перекачиваемых продуктов;
опорожнение подводных участков.
Этим требованиям отвечает обвязка трубопровода через водную преграду, представленная на рис.8.
При составлении схемы обвязки трубопровода в месте преодоления водной преграды необходимо помнить, что резервную линию трубопровода располагают вверх по течению реки по отношению к основной линии.
Рис.8. Типовая схема обвязки трубопровода в месте преодоления водной преграды
