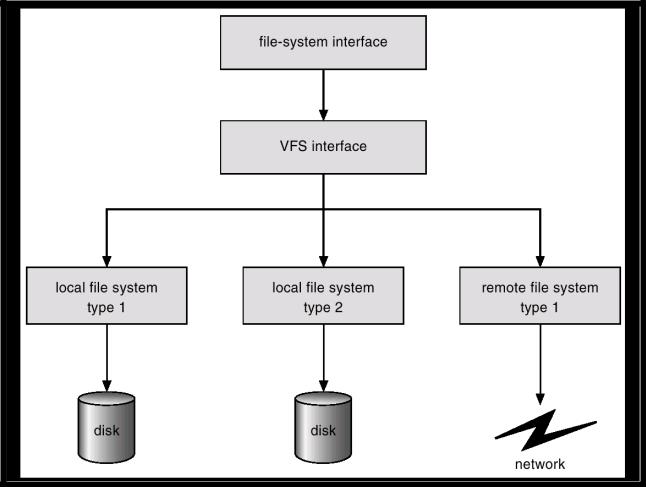

Схема организации виртуальной файловой системы
202

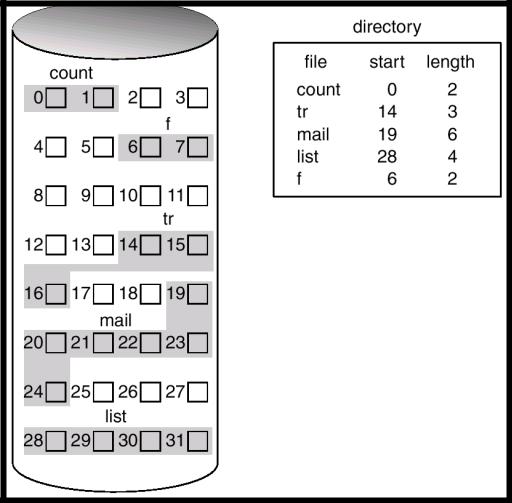

Смежное размещение файла на диске
203

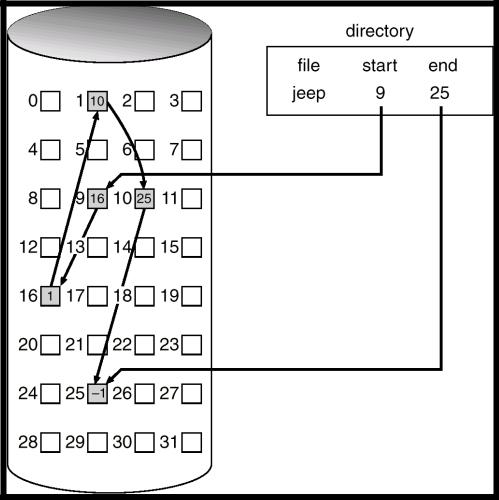

Ссылочное размещение файла
204

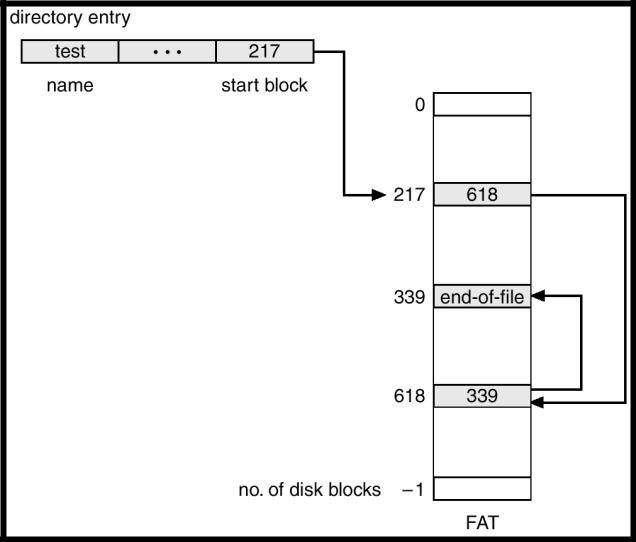

File Allocation Table (FAT)
205

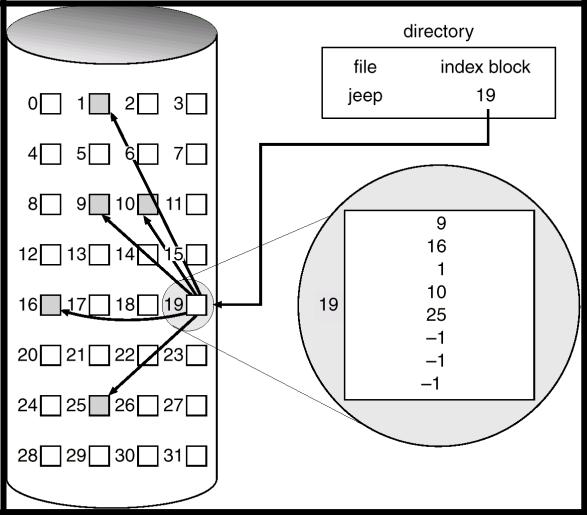

Пример индексируемого размещения
206
Управление свободной памятью
• Битовый вектор (n блоков)
0 1 2 n1
…
bit[i] = |
0 block[i] свободен |
|
1 block[i] занят |
||
|
Вычисление номера блока
(число битов в слове) * (число нулевых слов) + смещение первой 1
207
Управление свободной памятью (прод.)
•Битовые шкалы требуют дополнительной памяти. Пример:
размер блока = 212 байтов размер диска = 230 байтов (1 GB)
n= 230/212 = 218 битов (или 32 KB)
•Легко получать смежно расположенные файлы
•Связанный список (свободной памяти):
–Невозможно легко получить смежную область памяти
–Нет лишнего расходования памяти
208

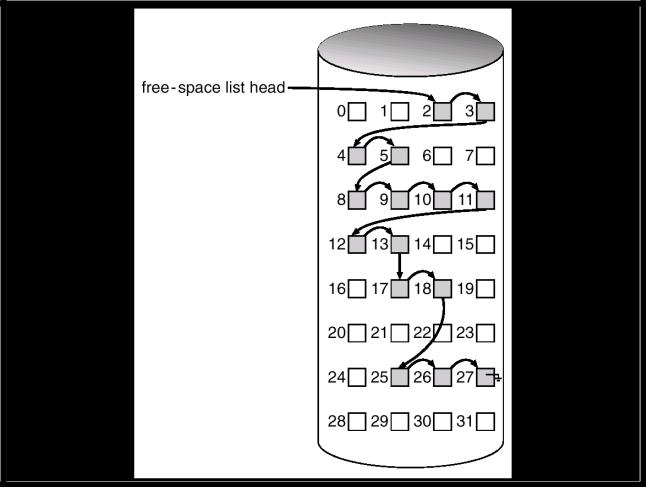

Связанный список свободной дисковой памяти
209

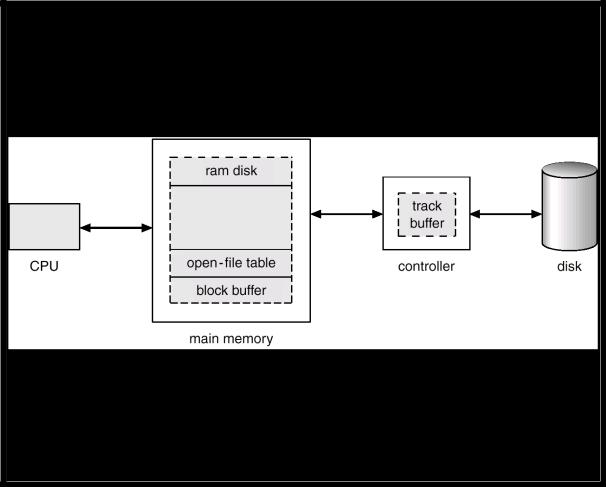

Различные методы размещения кэша для диска
210

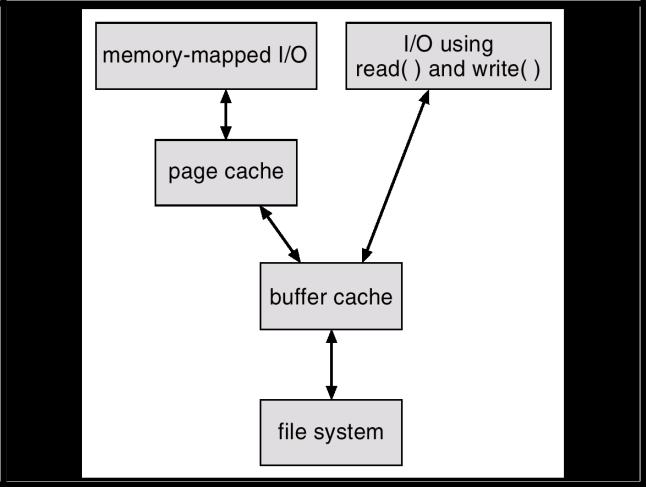

Ввод-вывод без унифицированной буферной кэш-памяти
211
