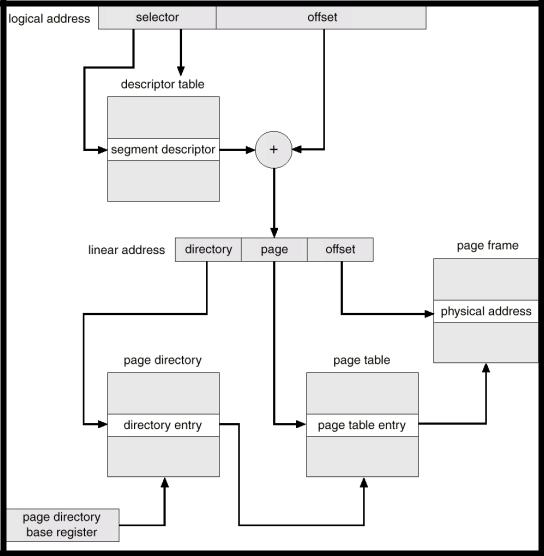

Трансляция адресов в Intel 386
162

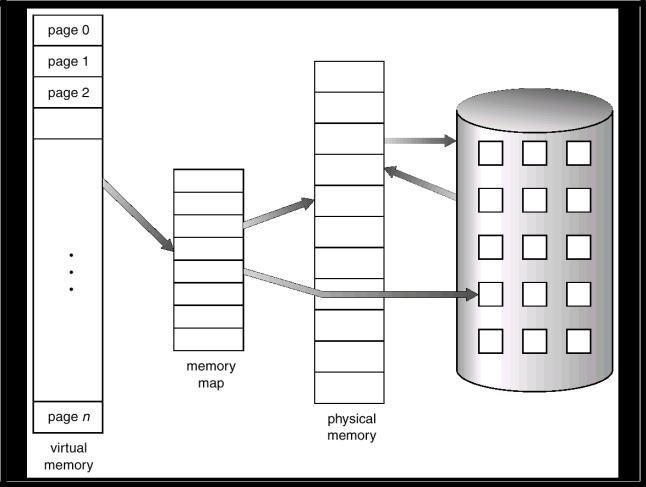

Виртуальная память больше, чем физическая память
163

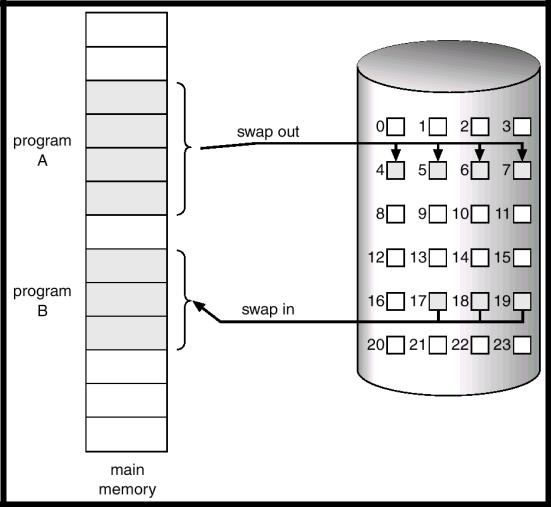

Преобразование страничной памяти
в непрерывное дисковое пространство
164
Пример таблицы страниц, в которой не все страницы присутствуют в памяти
165

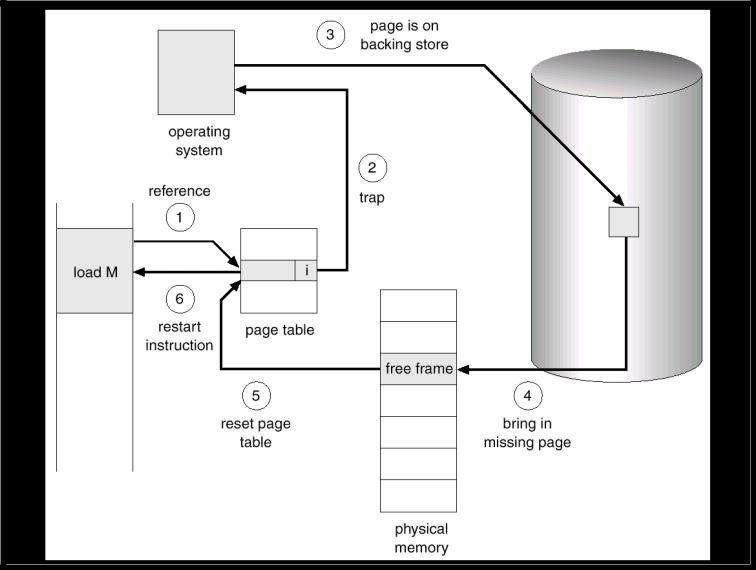

Этапы обработки ситуации отсутствия страницы в памяти
166
|
Оценка производительности |
|
стратегии обработки страницы по |
|
требованию |
• |
Коффициент отказов страниц (Page Fault Rate) 0 |
|
p 1.0 |
|
– Если p = 0 – отсутствие отказов страниц |
|
– Если p = 1, каждое обращение к странице |
|
приводит к отказу |
• |
Эффективное время доступа (Effective Access Time |
|
- EAT) |
|
EAT = (1 – p) * время доступа к памяти |
+p * (время реакции на отказ
+[время откачки страницы ]
+время подкачки страницы
+время рестарта)
167

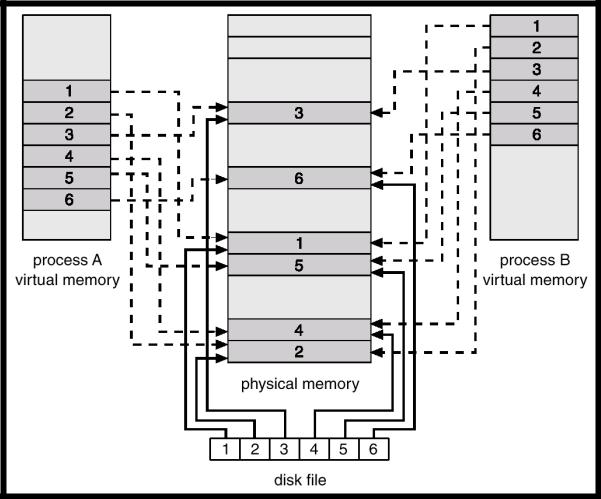

Файлы, отображаемые в память
168

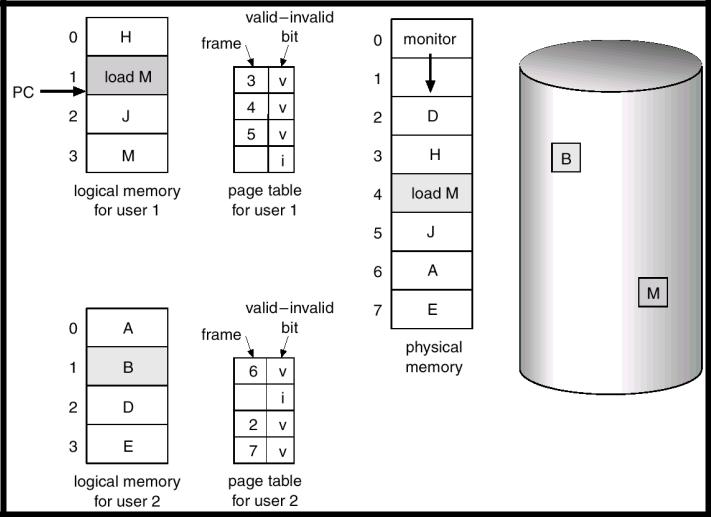

Пример: замещение страниц
169

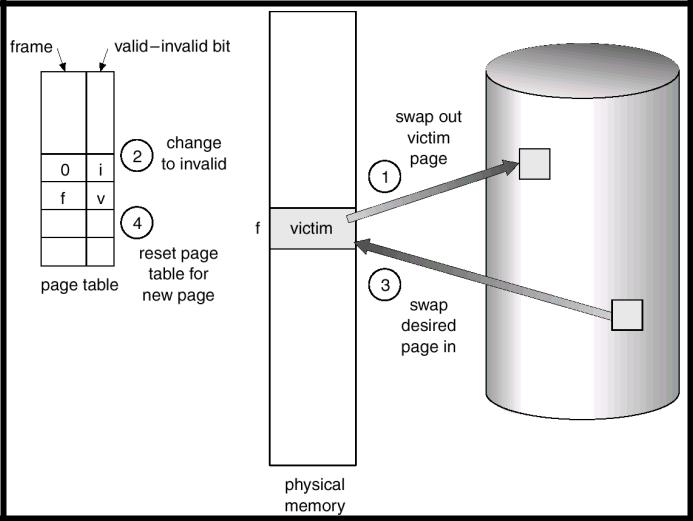

Замещение страниц
170
График зависимости числа отказов страниц от числа фреймов
171
