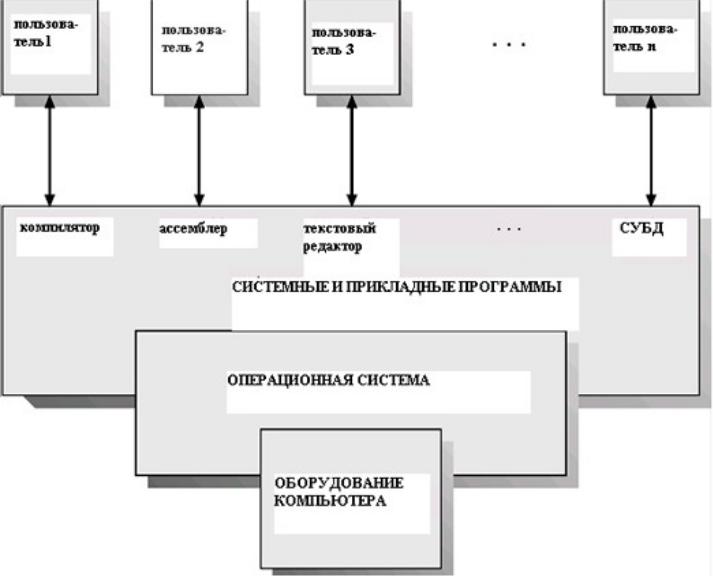

Развитие концепций и возможностей ОС
OS/360
, VMS
, Windows
Win
Mobile
1

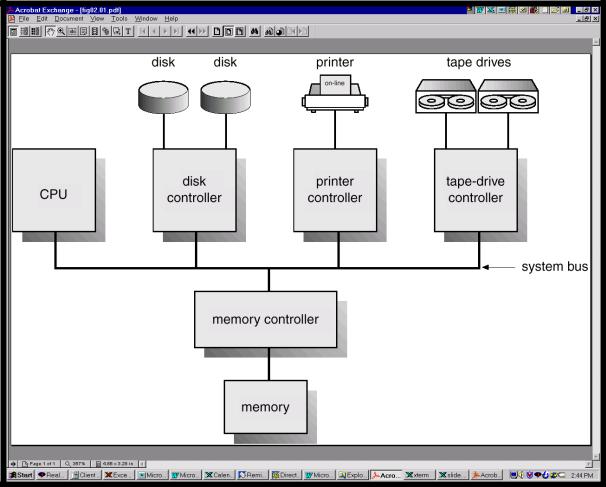

Общая картина функционирования компьютерной системы
2

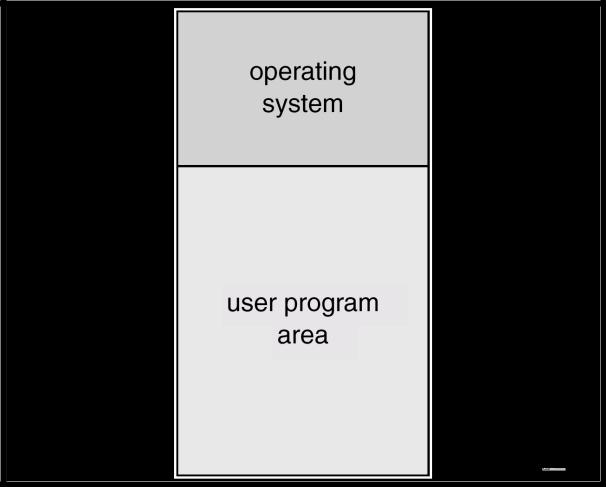

Распределение памяти в простой системе пакетной обработки
3

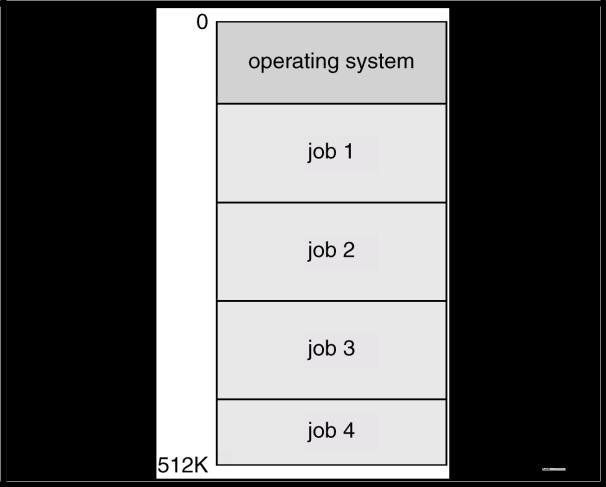

Системы пакетной обработки с поддержкой мультипрограммирования
4
SMP-архитектура
5

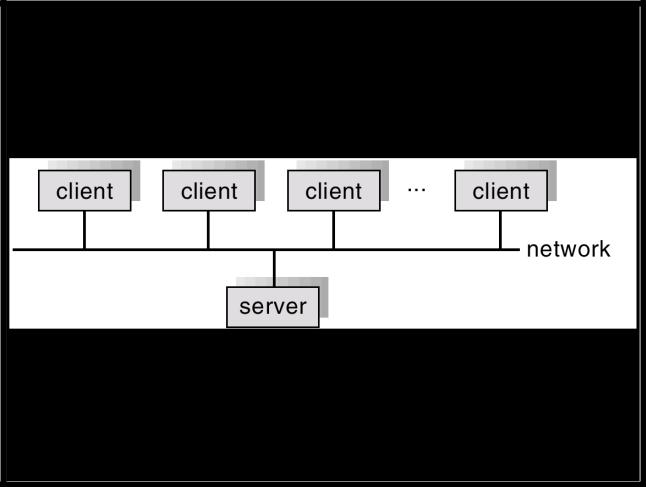

Общая структура клиент-серверной системы
6
Архитектура компьютерных систем 2/2
7

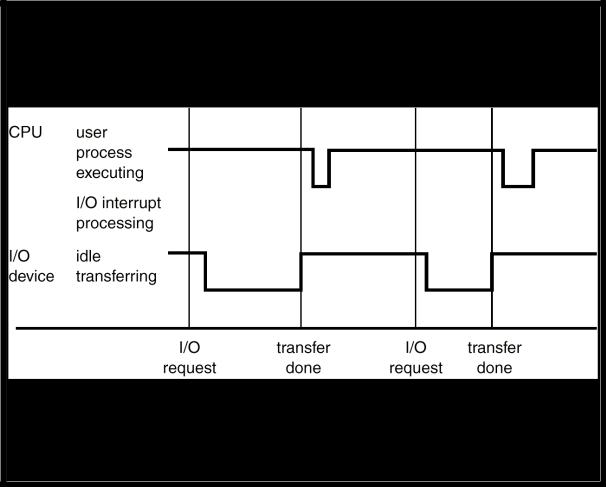

Временной график прерываний процесса, выполняющего вывод
8

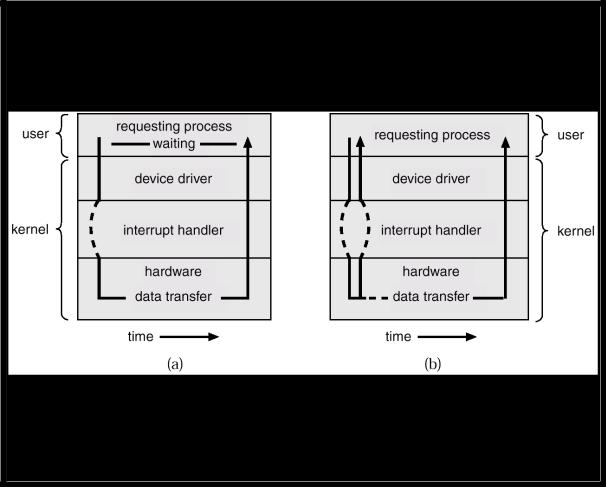

Два метода ввода-вывода: синхронный и асинхронный
9

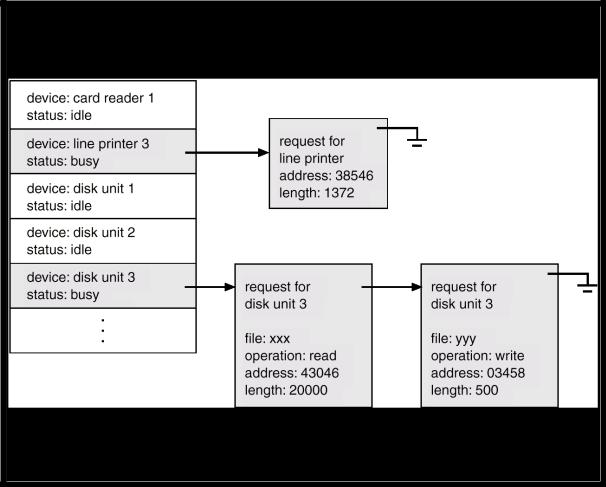

Таблица состояния устройств
10
