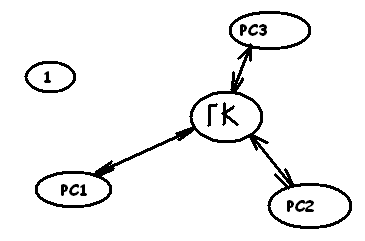

1 Звездная сеть каждая рабочая станция связана с главным компьютером индивидуально (асинхронный режим связи)
2 Герляндная сеть в локальных вычислительных сетях обеспечивает независимую коммутацию pc по одной высоко скоростной линии передачи данных главный компьютер как сервер

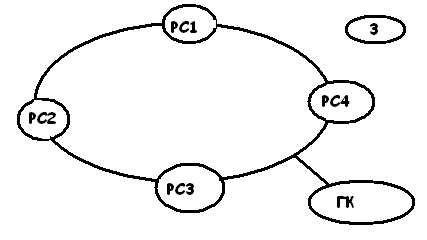

3 Кембриджское кольцо вся информация проходит через каждую рабочую станцию
Вопрос №14. Рабочие компьютерные станции и их процессоры.
Рабочая компьютерная станция это рабочее место оборудованное системным блоком устройствами ввода клавиатура, мышь, электронный планшет устройствами вывода монитор, электронный планшет
Соединение с главным компьютером на котором хранятся все базы данных,
Шаблоны ,архивы ,справочные материалы и т.д.
Для обработки графического материала необходимо иметь достаточно мощную видеокарту и достаточный объем оперативной памяти
А также соответствующий процессор частота которого обеспечит необходимую производительность
Вопрос №15. Графические дисплеи и электронный командный планшет
Графические дисплеи бывают 2 типов ЭЛТ и ЖКИ оба типа могут свободно отражать любую графическую информацию
На данный момент встречаются дисплеи с диагональю экрана от 14 до 26 дюймов для комфортной работы с графикой желательно не менее 19 дюймов
Графический планшет (или дигитайзер, диджитайзер) — это устройство для ввода рисунков от руки непосредственно в компьютер. Состоит из пера и плоского планшета, чувствительного к нажатию пера. Также может прилагаться специальная мышь.Принцип действияВ современных планшетах основной рабочей частью также является сеть из проводов (или печатных проводников). Эта сетка имеет достаточно большой шаг (3—6 мм), но механизм регистрации положения пера позволяет получить шаг считывания информации намного меньше шага сетки (до 100 линий на мм).
По принципу работы и технологии есть разные типы планшетов. В электростатических планшетах регистрируется локальное изменение электрического потенциала сетки под пером. Во электромагнитных перо излучает электромагнитные волны, а сетка служит приёмником. В обоих случаях на перо должно быть подано питание.
Фирма Wacom создала технологию на основе электромагнитного резонанса, когда сетка и излучает, и принимает сигнал, а перо лишь отражает его. Поэтому в таком устройстве запитывать перо не нужно. Но при работе электромагнитных планшетов возможны помехи от излучающих устройств, в частности мониторов.
ХарактеристикиРабочая площадь Рабочая площадь обычно приравнивается к одному из стандартных бумажных форматов (А7-А0). Стоимость приблизительно пропорциональна площади планшета. На больших планшетах работать удобнее.Разрешение Разрешением планшета называется шаг считывания информации. Разрешение измеряется числом точек на дюйм (англ. dots per inch, dpi). Типичные значения разрешения для современных планшетов составляет несколько тысяч dpi.Число степеней свободы Количество степеней свободы описывает число квазинепрерывных характеристик взаимного положения планшета и пера. Минимальное число степеней свободы — 2 (X и Y положения проекции чувствительного центра пера), дополнительные степени свободы могут включать давление, наклон пера относительно плоскости планшета.
Вопрос №16.
Принтеры . Плоттеры , сканеры и дигитайзеры.
Принтер предназначен для вывода текстовой и графической информации на бумагу. Существует три типа принтеров: матричные, струйные и лазерные.
