4. Капиллярные методы неразрушающего контроля

Методы капиллярного контроля основаны на проникновении жидкости в полости дефектов и адсорбировании или диффузии ее из дефектов. При этом наблюдается разница в цвете или свечении между фоном и участком поверхности над дефектом. Капиллярные методы применяют для определения поверхностных дефектов в виде трещин, пор, волосовин и других нарушений сплошности на поверхности деталей. К капиллярным методам дефектоскопии относится люминесцентный метод и метод красок. При люминесцентном методе очищенные от загрязнений исследуемые поверхности покрываются с помощью распылителя или кисти флюоресцирующей жидкостью. В качестве таких жидкостей могут быть: керосин (90 %) с автолом (10 %); керосин (85 %) с трансформаторным маслом (15 %); керосин (55 %) с машинным маслом (25 %) и бензином (20 %). Излишки жидкости удаляют обтирая контролируемые участки ветошью, смоченной в бензине. Чтобы ускорить выход флюоресцирующих жидкостей, находящихся в полости дефекта, поверхность детали опыляют порошком, обладающим адсорбирующими свойствами. Через 3—10 мин после опыления контролируемый участок освещают ультрафиолетовым светом. Поверхностные дефекты, в которые прошла люминесцирующая жидкость, становятся хорошо видимыми по яркому темно-зеленому или зелено-голубому свечению. Метод позволяет обнаружить трещины шириной до 0,01 мм. При контроле методом красок сварной шов предварительно очищают и обезжиривают. На очищенную поверхность сварного соединения наносят раствор красителя. В качестве проникающей жидкости с хорошей смачиваемостью применяют красные краски следующего состава:

            1.        Бензол ........... . . 95%

                      Трансформаторное масло ...... 5%

                      Краситель (Сузан IV) ...... 10 г/л смеси

            2.        Топливо Т-1 (ТС-1) ...... 80%

                      Бензол ............. 20%

                      Краситель (Сузан IV) ..... 10 г/л смеси

Жидкость наносят на поверхность пульверизатором или кистью. Время пропитки — 10—20 мин. По истечении этого времени лишнюю жидкость стирают с поверхности контролируемого участка шва ветошью, смоченной в бензине. После полного испарения бензина с поверхности детали на нее наносят тонкий слой белой проявляющей смеси. Белую проявляющую краску приготовляют из коллодия на ацетоне (60 %), бензола (40 %) и густотертых цинковых белил (50 г/л смеси). Через 15—20 мин на белом фоне в местах расположения дефектов появляются характерные яркие полоски или пятна. Трещины обнаруживаются как тонкие линии, степень яркости которых зависит от глубины этих трещин. Поры появляются в виде точек различной величины, а межкристаллическая коррозия в виде тонкой сетки. Очень мелкие дефекты наблюдают под лупой 4—10-кратного увеличения. По окончании контроля белую краску удаляют о поверхности, протирая деталь ветошью, смоченной в ацетоне.

8. Организация рабочего места.

Основными задачами организации труда являются: увеличение производительности труда на основе применения передовой техники, технологии и обмена производственным опытом, улучшение условий труда и его облегчение путем механизации и автоматизации работ, улучшение санитарно-гигиенических условий труда, состояния техники безопасности, повышение квалификации и культурно-технического уровня рабочих, укрепление трудовой дисциплины и широкое развитие социалистического соревнования.

Повышение производительности труда в значительной мере зависит от правильной организации рабочего места. Мероприятия по правильной и рациональной организации рабочего места должны обязательно предусматриваться в планах научной организации труда (НОТ).

Рабочее место должно быть оборудовано шкафом для хранения инструмента, электродов и чертежей, сборочно-сварочными приспособлениями, сварочными столами. Все инструменты следует располагать в определенном порядке, чтобы они всегда находились под рукой.

Рабочее место для сварки тяжелых изделий необходимо оборудовать подъемными и поворотными приспособлениями.

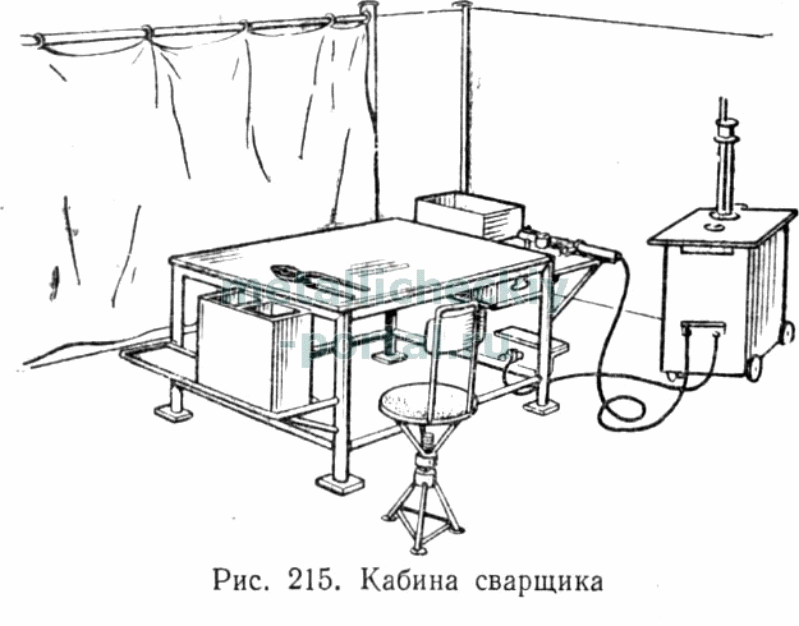

В зависимости от размеров изделий и характера сварочных работ рабочее место может быть расположено в отдельной кабине или в цехе у сварочного стенда, или на монтажной площадке. Размеры кабины в плане 2X2 или 2x2,5 м. На рис. 215 показана типовая кабина для ручной дуговой сварки. Если кабина расположена на поточной линии или конвейере, то в боковых стенках ее делаются проемы для прохождения конвейера с деталями, закрываемые дверцами или брезентовыми шторами.При сварке в монтажных условиях рабочее место должно быть защищено от ветра, дождя, снега и иметь ограждения. При частой смене места работы необходимы приспособления для быстрого перемещения источника сварочного тока, провода, запаса электродов и сварочного инструмента (тележки, ящики для инструмента и электродов, ящики для сбора огарков и пр.). У мест сварки

должны быть сделаны лестницы, снабженные ограждениями. Для работы в зимних условиях на открытом воздухе сварщики должны быть снабжены теплой спецодеждой. Вблизи места работ необходимо оборудовать теплое помещение для периодического обогрева рабочих. При сварке на высоте узлов различных конструкций могут также применяться легкие подвесные люльки для сварщика, снабженные надежными ограждениями и легко перемещаемые с места на место.

Для монтажа ответственных конструкций (кожухов доменных печей, резервуаров, высотных и мостовых конструкций) создаются специализированные сварочные участки. Монтажной сварке таких объектов предшествует разработка проекта организации сварочно-монтажных работ.

При установлении норм времени следует исходить из полного учета производственных возможностей цеха (предприятия), наиболее производительных режимов работы оборудования и применения наиболее эффективных для данных условий способов работы и форм организации труда. При этом должен использоваться опыт передовых рабочих-новаторов производства.
