66 Электрокардиография — метод графической регистрации изменений разности потенциалов сердца, возникающих в течение процессов возбуждения миокарда.

Первая регистрация электрокардиосигнала, прототипа современной ЭКГ, была предпринята В. Эйнтховеном в1912 г. в Кембридже. После этого методика регистрации ЭКГ интенсивно совершенствовалась.

Сокращению сердца предшествует возбуждение кардиомиоцитов, следовательно возникновение потенциала действия и изменение заряда мембраны.(на отрицательный снаружи). Эти потенциалы хорошо распространяются по всей поверхности тела, т.к .ткани облад. хорошей электропроводностью. Но сердце в грудной клетке располагается специфично: спереди назад, сзади наперед ,справа налево, поэтому потенциалы больше уходят в левую часть тела,поэтому здесь используют 2 конечности(лев. руку и ногу),справа же только руку.

Сначала на тела прикладывают электроды: желтый на лев.руку, зеленый на лев.ногу, красный на прав.руку ,и 6 электродов на переднюю и боковую поверхность грудной клетки.

Типичная ЭКГ содержит :стандартные отведения, усиленные отведения, грудные отведения.

Стандартные отведения предложены Эйнтховеном .Здесь попарно подключают электроды:

1)лев рука, прав. рука

2) прав .рука, лев нога

3) лев рука и нога

Считывают потенциалы.

Усиленные отведения от конечностей были предложены Гольдбергом в 1942 г. Они регистрируют разность потенциалов между одной из конечностей, на которой установлен активный положительный электрод данного отведения (правая рука, левая рука или нога) и средним потенциалом двух других конечностей. В качестве отрицательного электрода в этих отведениях используют так называемый объединенный электрод Гольдберга, который образуется при соединении двух конечностей через дополнительное сопротивление

Здесь так же.как и в прошлой постановке используют 3 отведения.

Грудное отведение

Грудные однополюсные отведения, предложенные Вильсоном в 1934 г., регистрируют разность потенциалов между активным положительным электродом, установленным в определенных точках на поверхности грудной клетки и отрицательным объединенным электродом Вильсона. Этот электрод образуется при соединении через дополнительные сопротивления трех конечностей (правой и левой руки, а также левой ноги), объединенный потенциал которых близок к нулю (около 0,2 мВ). Для записи ЭКГ используют 6 общепринятых позиций активного электрода на передней и боковой поверхности грудной клетки, которые в сочетании с объединенным электродом Вильсона образуют 6 грудных отведений

отведение V 1 — в четвертом межреберье по правому краю грудины;

отведение V 2 — в четвертом межреберье по левому краю грудины;

отведение V 3 — между позициями V 2 и V 4 , примерно на уровне четвертого ребра по левой парастернальной линии;

отведение V 4 — в пятом межреберье по левой срединно-ключичной линии;

отведение V 5 — на том же уровне по горизонтали, что и V 4 , по левой передней подмышечной линии;

отведение V 6 — по левой средней подмышечной линии на том же уровне по горизонтали, что и электроды отведений V 4 и V 5 .

Таким образом, наиболее широкое распространение получили 12 электрокардиографических отведений (3 стандартных, 3 усиленных однополюсных отведения от конечностей и 6 грудных).

ЭКГ достаточно длинная,т.к. в каждом отведении проводят как минимум 4 сердечных цикла.

Считывают ЭКГ по зубцам: Р,Q,R,S,T.

P- отвечает за возбуждение предсердий .Это сумма потенциалов прав. и лев. предсердий

Комплекс зубцов QRST-за потенциал действия желудочков.

Q-начало возбуждения, здесь деполяризуются внутренняя стенка и верхушка сердца

R-возбуждение затрагивает наружную стенку и основания желудочков

S-Деполяризовано все сердце, имеет мощный отрицательный заряд.

Т-постепенная реполяризация кардиомиоцитов, но не все восстанавливают свой мембр. потенциала синхронно, поэтому это самая изменчивая часть

Промежуток РQ-время прохождения возбуждения. в норме 0,12-0,20

Примеры нарушения ЭКГ

Миокардиты. У больных миокардитами различной этиологии ЭКГ специфических изменений не имеет. Чаще в ряде отведений выявляются изменения зубца Т, который бывает сглаженным или неглубоко инвертированным. Реже наблюдается небольшая депрессия сегмента SТ, иногда подъем данного сегмента, что может указывать на сопутствующее поражение перикарда.

Гипертрофическая кардиомиопатия — заболевание миокарда, характеризующееся ограниченной или диффузной гипертрофией миокарда, уменьшением полости левого желудочка, частым возникновением нарушений ритма и предрасположенностью к внезапной смерти.

Данные ЭКГ в значительной степени зависят от локализации гипертрофии миокарда. При гипертрофии и распространении ее на свободную стенку левого желудочка наиболее часто встречаются нарушения внутрижелудочковой проводимости, патологические зубцы Q и QS, блокады левой ножки пучка Гиса.

67

1)Ортостатическая проба по Шеллонгу относится к активным пробам. В ходе пробы испытуемый при переходе из горизонтального в вертикальное положение активно встает. Реакция на вставание изучается путем регистрации частоты сердечных сокращений (ЧСС) и значений артериального давления (АД).

В лежачем положении у больного многократно с минутными промежутками измеряют систолическое и диастолическое давление (аускультаторным методом на правой руке) и сосчитывают пульс. Затем больной встает и стоит 10 минут без всякого напряжения. Сейчас же по вставании и затем в конце каждой минуты проверяют артериальное давление и пульс. В заключение больной ложится, и через 1/2, 1, 2 и 3 минуты у него еще раз измеряют артериальное давление и частоту пульса. Манжетка аппарата для измерения артериального давления во время исследования остается на руке; воздух при каждом измерении следует выпускать из манжетки полностью.

Оценка. У здоровых людей оптимальной реакцией кровообращения следует считать одинаковые показатели в положении стоя и лежа. 2)Глазо-сердечный рефлекс Ашнера. Один из основных и важнейших рефлексов. Нерезкое, постепенно усиливаемое давление в передне-заднем направлении пальцами исследующего на глазные яблоки больного вызывает после 20—30 секунд изменение частоты пульса. Рефлекс считается нормальным, если получается замедление пульса на 8—10 ударов в минуту. Рефлекс Ашнера может быть положительным (замедление пульса), отрицательным или нулевым (давление на глаза не вызывает ни замедления пульса, ни ускорения его) и извращенным, инвертированным (давление на глаза вызывает учащение пульса на 16—24 удара в минуту и больше).

Значительное замедление пульса указывает на патологическую ваготропную реакцию нервного аппарата сердца, учащение — на симпатикотропную реакцию. Давление на глазное яблоко вызывает раздражение рецепторов тройничного нерва. По волокнам тройничного нерва чувствительный импульс направляется к ядру этого нерва, лежащему в мозговом стволе.

В мозговом стволе импульс переключается на двигательное вегетативное ядро блуждающего нерва, которое и дает ответное замедление сердца. Данные, полученные при исследовании рефлекса Ашнера, надо оценивать, учитывая состояние сердца. Ясно, что изменения в сердечной мышце могут повлиять на высоту рефлекса.

3)Индекс Кердо — показатель, использующийся для оценки деятельности вегетативной нервной системы. Индекс вычисляется по формуле:

ВИК=(1-АДД/ЧСС)*100

где ВИК – вегетативный индекс Кердо; АДД – артериальное диастолическое давление; ЧСС – частота сердечных сокращений.

Трактовка пробы:

- положительное значение - преобладании симпатических влияний;

- отрицательное значение - преобладание парасимпатических влияний.

4)Проба Ортнера характеризуется замедлением пульса при запрокидывании головы. Методика вызывания симптома: обследуемому предлагают сесть, держа голову прямо, после подсчета пульса его просят резко запрокинуть голову и в таком положении фиксировать ее в течение 15 мин. Затем пульс измеряют повторно.

68. Прямые и косвенные методы измерения ад у человека. Метод Короткова. Норм.Показатели систолического, диастолического, пульсового и среднего ад у человека. Сфигмография.

1) Измерение давления в артериях производится с помощью прямых (кровавых) или косвенных (бескровных) методов. В первом случае, катетер или игла вводятся в просвет сосуда, регистрирующие установки могут быть различными (ртутный манометр, электроманометр). Во втором случае, используют манжеточные способы сдавливания сосуда конечности (звуковой метод Короткова, пальпаторный Рива-Роччи, осциллографический и др.)

2) Измерение АД по методу Короткова.

Накладывают на плечо манжету, соединенную со сфигмомонометром. Находят в локтевой ямке пульсирующую плечевую артерию и ставят в эту точку фонендоскоп. Накачивая в манжету воздух, создают в ней давление, больше систолического (до исчезновения пульса на лучевой артерии). Медленно выпуская воздух из манжеты, отмечают уровень давления в ней по сфингмомонометру в момент появления сосудистых тонов Короткова (А) и в момент исчезновения их (Б). А – уровень соответствует систолическому, Б - диастолическому давлению в артерии.

3) Нормальные показатели АД

Систолическое давление: 120-125 мм рт.ст.

Диастолическое: 70-75 мм рт.ст

Пульсовое (разница между систолическим и диастолическим): 45-55

Среднее давление (диастолич + 1/3 пульсового): около 80 мм рт.ст

4) Сфигмография

Сфигмография— метод исследования гемодинамики, основанный на графической регистрации пульсовых колебаний стенки кровеносного сосуда.

Сфигмографию осуществляют с помощью специальных приставок к электрокардиографу или другому регистратору, позволяющих преобразовывать воспринимаемые колебания стенки сосуда в электрические сигналы, которые после усиления подаются на регистрирующее устройство. Записываемую кривую называют сфигмограммой. Существуют как контактные (накладываемые на кожу над пульсирующей артерией), так и бесконтактные, или дистанционные, приемники пульса. Последние обычно используют для регистрации венного пульса — флебосфигмографии. Запись пульсовых колебаний сегмента конечности с помощью накладываемых по ее периметру пневматической манжеты или тензометрического датчика называют объемной сфигмографией.

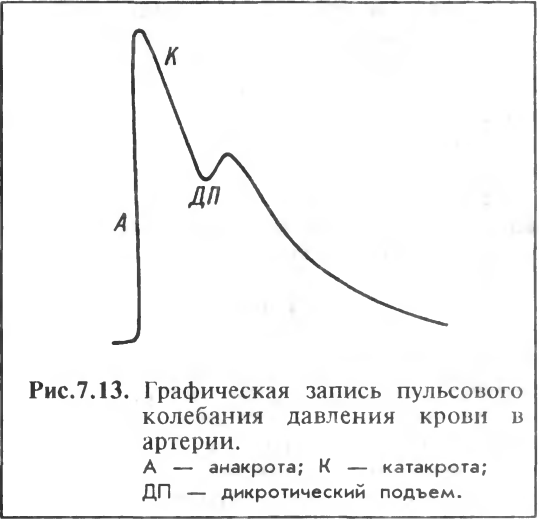

Сфигмограмма:

Анакрота - восходящий участок. Возникает в рез-те резкого повышения давления в артериях при систоле.

Катакрота – нисходящий участок. Возникает в рез-те постепенного снижения давления во время диастолы.

Дикротический подъем – вторичный подьем (зубец) во время катакроты. Возникает в рез-те отраженного удара гидравлической волны о замкнутые створки полулунных клапанов в конце систолы.

69. Статические объемы и емкости легких, их норм.Показатели. Минутный объем дыхания, max произвольная вентиляция легких, форсированная жел, их норм.Показатели.

Статические объемы

1. Дыхательный V - количество воздуха, который поступает в легкие во время спокойного вдоха и выходит во время выдоха. Норма: 350-500 мл.

2. Резервный V вдоха – кол-во воздуха, которое можно вдохнуть после спокойного вдоха. Норма: около 2500 мл.

3. Резервный V выдоха - кол-во воздуха, которое можно выдохнуть после спокойного выдоха. Норма: около 1300 мл.

4. Жизненная емкость легких (ЖЕЛ) – сумма первых трех показателей (около 4,5 л)

5. Остаточный V - кол-во воздуха, которое остается в легких после max выдоха. Норма: около 1200 мл.

6. Общая емкость легких – ЖЕЛ+остаточный V (норма около 5,5 – 6 л)

7. Функциональная остаточная емкость – резервный V выдоха+ остаточный V (норма ок. 2500 мл)

Динамические объемы

1. Минутный объем дыхания (МОД)

МОД = дыхательный объем * ЧДД в мин (около 10 тыс)

2. Max произвольная вентиляция легких. Для ее определения человека просят дышать часто и глубоко в теч.15 сек. Результат умножают на 4. Норма: ♂ 100-180 л/мин, ♀70-120 л/мин.

3. Форсированная жизненная емкость легких. Проба Тиффно. Для ее определения человека просят сделать max вдох и max выдох. В норме в течение первой сек.он должен выделить не менее 80% ЖЕЛ (люди с астмой не смогут этого сделать).
