29. Номенклатура топографических планов.
Е
сли
внутренние рамки топографических карт
представляют собой меридианы и параллели,
то по форме они являются трапециями.
Топографические планы в планшетном
исполнении имеют внутреннюю рамку в
форме квадрата. За основу квадратной
разгравки планов и их номенклатуры
принима лист (планшет) масштаба 1:5000,
внутренняя рамка которого имеет размеры
40 . 40 см, что в переводе в натуру означает
2 . 2 км или 400 га. Порядок нумерации этих
листов устанавливается главным
архитектором города.

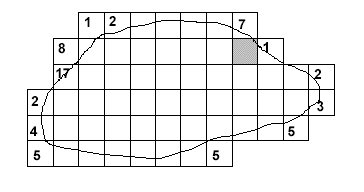

С перспективой развития город (район) оконтуривается. Внутриконтурное пронстранство с помощью карт масштаба 1:10000 делится на квадраты со сторонами в 2 км, площадью 400 га (рис. 11). Каждый квадрат получает свой порядковый номер из арабских цифр. Листы плана города (района) масштаба 1:5000 как раз и представляют изображения этих квадратов. Номер квадрата является номенклатурой соответствующего листа плана масштаба 1:5000

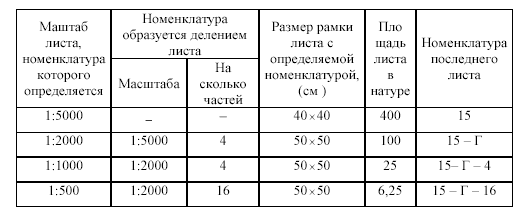

Для получения номенклатуры листа плана города (района) в масштабе 1: 2000 лист масштаба 1:5000 делят на 4 равных квадрата с площадью 100 га каждый (что означает 1 . 1 км). Каждый квадрат изображается в масштабе 1:2000 отдельным листом (планшетом) с внутренними рамками 50 . 50 см.
Номенклатура таких листов складывается из номенклатуры соответствующего листа масштаба 1:5000 и буквенного обозначения квадрата
Номенклатура листов плана масштаба 1:1000 образуется по аналогичной схеме, только на 4 части делят лист масштаба 1:2000 и обозначают каждую часть своим порядковым номером в виде римских цифр.
30. Поперечный масштаб.
Выдержать точность масштаба при построении плана (карты) и при работе с ними без использования специальных средств практически невозможно. Таким специальным средством является поперечный масштаб.
Пользованием поперечным масштабом

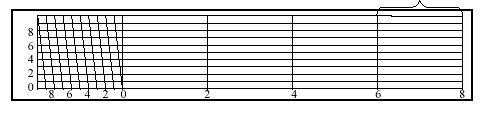

Один и тот же поперечный масштаб одинаково успешно используется при любом масштабе плана (карты). Предположим, что на карте масштаба 1: 50000 требуется определить расстояние между точками s и t в натуре. Основание поперечного масштаба в
этом случае равно тысяче метров на местности. Интервал составит сто метров, а приращение при подъёме на одну горизонталь будет равно десяти метрам. Циркулем-измерителем измеряют расстояние на карте и переносят его на поперечный масштаб таким образом, чтобы одна из иголок циркуля пришлась на вертикальную линию, а другая - на кососекущую и чтобы створ иголок располагался параллельно горизонтальным линиям.
31. Определение прямоугольных координат на топографическом плане, карте. Дирекционный угол направления.
Координаты точки n могут быть записаны так:
Хn = Х2 + x
Уn = У1 + у
Величины Х2 и У1 берут в виде готовых величин с планшета. Величины х и у измеряют с помощью поперечного масштаба.
Определение дирекционного угла
amn производят графическим способом. Для этого по только что показанному методу определяют координаты точек m и n – по формуле: rmn = arctg ( Уn — Уm ) ( Xn— Xm ) ;
вычисляют румб определяемого направления. По знакам числителя и знаменателя определяют название румба.
