22. Топографический план. Масштабы. Виды условных обозначений.

План – чертеж, на котором в уменьшенном и подобном виде изображается горизонтальная проекция небольшого участка местности.

На плане не учитывается кривизна поверхности.

В РФ топографические планы создают в масштабах 1 : 5000, 1 : 2000, I : 1000 и 1 : 500. Они предназначены для разработки генеральных планов, технических проектов и рабочих чертежей при обеспечении строительства инженерных сооружений, промышленных объектов различного назначения, населенных пунктов и т. п. Изготовляют топографические планы преимущественно путем съемок стереотопографическим или комбинированным методами, в труднодоступной местности - методом тахеометрической съемки, а в последнее время – методом лазерного сканирования.

Геодезическая основа топографических планов включает пункты государственной геодезической сети, сетей сгущения и съемочного обоснования. Координаты пунктов геодезической основы вычисляют в принятой системе координат в проекции Гаусса, а высоты – в Балтийской системе высот. Все новые съемки на территориях городов, в районах промышленных комплексов, на действующих предприятиях нефтедобывающей и горнодобывающей промышленности, как правило, выполняются в принятой ранее системе координат и высот.

23. Топографические карты. Масштабы.

Карта – уменьшенное и искаженное, вследствие влияния кривизны Земли, изображение горизонтальной проекции значительной части или всей земной поверхности, построенное по определенным математическим законам.

На топографических картах и планах кроме ситуации изображают ещё рельеф местности.

крупномасштабные топографические карты — 1:10 000 - 1:100 000;

среднемасштабные топографические карты — от 1:200 000 - 1:1 000 000;

мелкомасштабные топографические карты — менее 1:1 000 000.

На этих картах показываются: гидрографическая сеть и приуроченные к ней природные образования (мели, наледи и др.), выходы подземных вод, рельеф поверхности — горизонталями, отметками высот и дополнительными обозначениями (для обрывов, бровок, промоин и др.), растительность — древесная, кустарниковая, травянистая — с подразделением по сомкнутости покрова, грунты каменистые, песчаные и др., ледники и снежники, болота и солончаки с показом их проходимости, основные с.-х. угодья (пашни, плантации, сады и др.), населённые пункты с передачей их структуры, типа (город, рабочий посёлок и др.), политико-административные значения и численности населения, различные строения и сооружения, геодезические пункты и местные предметы-ориентиры, железные и автогужевые дороги, линии проволочных передач, трубопроводы и ограждения, границы разных рангов. На Т. к. даются также числовые характеристики объектов, пояснительные надписи и географические наименования

24.25.26. Номенклатура топографических карт.

Номенклатура - условное обозначение на планшетах по которым можно определить масштаб изображения, размеры участка на местности, и определить местоположение участка на земной поверхности.

Для топографических карт номенклатура в общемировой системе, для планов – в региональной.

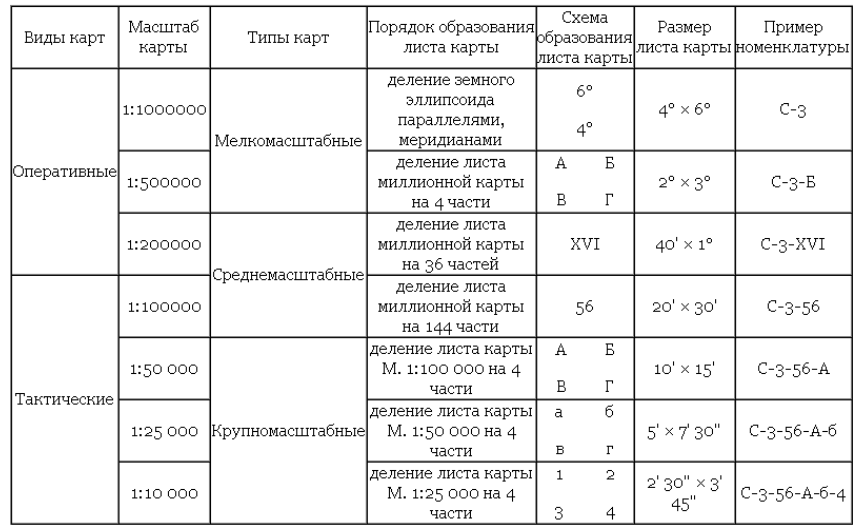

В международной разграфке карт рамками листов служат линии меридианов и параллелей карты масштаба 1:1 000 000 с размерами 4° по широте и 6° по долготе . При разграфке по этой системе северное и южное полушария делятся на 60 колонн, обозначенных цифрами, и на 22 ряда, обозначенных буквами латинского алфавита.

Карты масштаба 1 : 500 000 представляют собой 1/4 листа карты масштаба 1 : 1 000 000 и обозначаются русскими буквами А, Б, В, Г. Листы карты масштаба 1 : 200 000 представляют собой 1/36 листа карты масштаба 1 : 1 000 000 и обозначаются римскими цифрами. Листы карты масштаба 1 : 100 000 представляют собой 1/144 листа карты масштаба 1 : 1 000 000 и обозначаются арабскими цифрами.

По схеме, действующей в СССР, Т. к. присвоены, например, такие обозначения: лист карты масштаба 1:1000000 — N-37, 1:500000 — N-37-Г, 1:200000 — N-37-XXXVI, 1:100000 — N-37-144, 1:50000 — N-37-144-Г, 1:25000 — N-37-144-Г-г, 1:10000 — N-37-144-Г-г-4, 1:5000 — N-37-144(256); 1:200 (N-37-144(256-и).

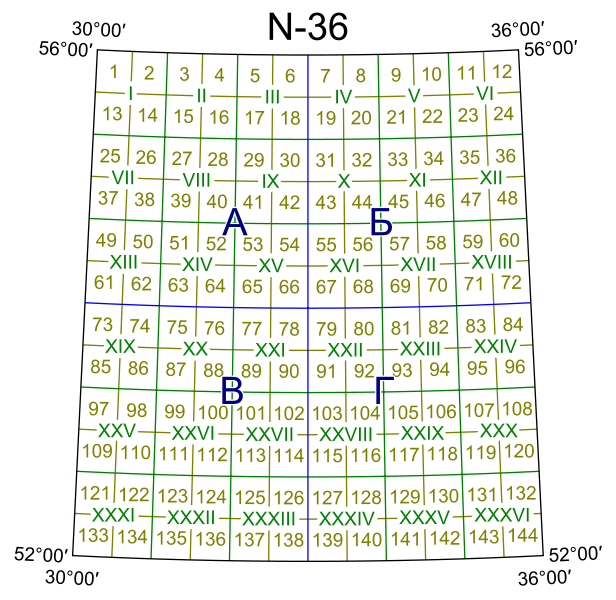

Пример разграфки листа миллионной карты на карты масштаба 1:500 000 (синие), 1:200 000 (зелёные) и 1:100 000 (жёлтые)

5000 деление листа масштаба 1:100000 на 256 частей (размеры 1’52,5’’ – 1’15’’)
