12. Геодезические опорные сети. Определение. Назначение. Виды опорных сетей. Закрепление пунктов опорных сетей.
Опорная геодезическая сеть - система закрепленных на местности точек, плановое положение и высота которых определены в единой системе координат на основании геодезических измерений. Эти точки служат опорными пунктами при геодезических и топографических съемках.
Опорные сети создают для обеспечения практически всех видов инженерно-геодезических работ. Эти сети служат основой: для производства топографических съемок; разбивочных работах при строительстве зданий и сооружений, при составлении исполнительной документации; для наблюдений за осадками и деформациями оснований сооружений и самих сооружений.
Построение опорных геодезических сетей производится от общего к частному. Это значит, что первоначально на обширной территории строятся сети с редкими пунктами, но измерения проводят с высокой точностью. Затем от этих пунктов уже при меньшей точности, переходя постоянно к пунктам служащим непосредственным обоснованием съемки.
Государственная геодезическая сеть является главной геодезической основой съемок всех масштабов. Они подразделяются на: а) сети триангуляции, полигонометрии и трилатерации I, II, III и IV классов и б) нивелирные сети I, II, III и IV классов, различающиеся по точности измерений и по последовательности выполнения, чтобы сеть младшего класса строилась на основе сети старшего класса.
Геодезические сети сгущения развиваются в отдельных районах при недостаточной плотности пунктов ГГС для обоснования съемок масштаба 1:5000 и крупнее, а также при городском промышленном и транспортном строительстве.
Съемочные сети служат непосредственно для съемки контуров и рельефа местности, а также для геодезических измерений при строительстве.
Специальные геодезические сети используются при строительстве уникальных сооружений, предъявляющих к геодезическим работам особые требования.
13. Методы триангуляции.

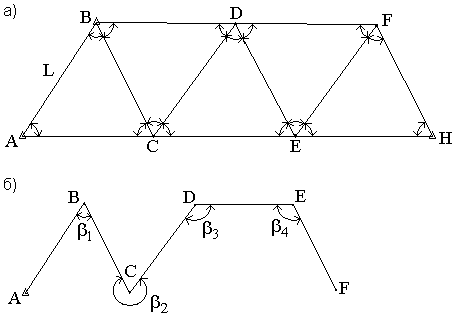

Триангуляция представляет собой цепь прилегающих друг к другу треугольников, в каждом из которых измеряют высокоточными теодолитами все углы. Кроме того, измеряю длины сторон в начале и конце цепи.
В сети триангуляции известными являются базис L и координаты пунктов А и В. Для определения координат остальных пунктов сети измеряют в треугольниках горизонтальные углы.
Триангуляция делится на классы 1, 2, 3, 4. Треугольники разных классов различаются длинами сторон и точностью измерения углов и базисов.
Развитие сетей триангуляции выполняется с соблюдением основного принципа «от общего к частному», т.е. сначала строится триангуляция 1 класса, а затем последовательно 2, 3 и 4 классов.
Пункты государственной геодезической сети закрепляются на местности центрами. Для обеспечения взаимной видимости между пунктами над центрами устанавливают геодезические знаки деревянные или металлические. Они имеют приспособление для установки прибора, платформу для наблюдателя и визирное устройство.
В
зависимости от конструкции, наземные
геодезические знаки подразделяются на
пирамиды и простые и сложные сигналы.
Типы подземных центров устанавливаются в зависимости от физико-географических условий региона, состава грунта и глубины сезонного промерзания грунта. Например, центр пункта государственной геодезической сети 1-4 классов типа 1 согласно инструкции «Центры и реперы государственной геодезической сети» (М., Недра, 1973) предназначен для южной зоны сезонного промерзания грунтов. Он состоит из железобетонного пилона сечением 16Х16 см (или асбоцементной трубы 14-16 см, заполненной бетоном) и бетонного якоря. Пилон цементируется в якорь. Основание центра должно располагаться ниже глубины сезонного промерзания грунта не менее 0,5 м и не менее 1,3 м от поверхности земли. В верхней части знака на уровне поверхности земли бетонируется чугунная марка. Над маркой в радиусе 0,5 м насыпается грунт слоем 10-15 см. В 1,5м от центра устанавливается опознавательный столб с охранной плитой.
Для создания опоры методом триангуляции измеряются длины исходных сторон или базисов. Линейные измерения по точности делятся на три группы:
1. Точные измерения обеспечивают относительные ошибки 1:10000-1:1000000. эти измерения выполняются базисным прибором с подвесными инварными проволоками или светодальномерами.
2. Линейные измерения повышенной точности обеспеччивают точность с ошибкой 1:5000-1:25000. выполняются измерения также базисными приборами с подвешенными проволоками (лентами) и светодальномерами. Этот тип измерений применяется для создания сетей сгущения.
3. Линейные измерения технической точности с ошибкой 1:2000-1:3000 выполняются мерной лентой или дальномерами двойного изобтажения.
Триангуляция — один из методов создания сети опорных геодезических пунктов, а также сама эта сеть.
Геодезическое построение, состоящие как правило из треугольников, у которых измеряются все углы и длины базовых сторон.
Схема построения триангуляции зависит от геометрии объекта, технико-экономических условий, наличия парка приборов и квалификации исполнителей.
