61. Измерение длин сторон при прокладке теодолитных ходов. Приборы, инструменты точность измерений. Устройство эклиметра.
Прямая геодезическая задача.
Расстояния в геодезии измеряют мерными приборами и дальномерами. Мерными приборами называют ленты, рулетки, проволоки, которыми расстояние измеряют путём укладки мерного прибора в створе измеряемой линии. Дальномеры применяют оптические и светодальномеры.
Перед измерением длины линии на её концах устанавливают вехи.
Измерение длин линий лентой. Ориентируясь по выставленным вехам, два мерщика откладывают ленту в створе линии, фиксируя концы ленты втыкаемыми в землю шпильками. По мере продвижения измерений задний мерщик вынимает из земли использованные шпильки и использует их для подсчета числа отложенных лент. Измеренное расстояние равно D=20n+r, где n - число отложенных целых лент и r – остаток (отсчет по последней ленте, меньший 20 м).
Длину измеряют дважды - в прямом и обратном направлениях. Расхождение не должно превышать 1/2000 (при неблагоприятных условиях - 1/1000). За окончательное значение принимают среднее.
Углы наклона, необходимые для приведения длин линий к горизонту, измеряют эклиметром или теодолитом.
Эклиметр имеет внутри коробки 5 (рис. 8.2, а) круг с градусными делениями на его ободе. Круг вращается на оси и под действием укреплённого на нём груза 3 занимает положение, при котором нулевой диаметр круга горизонтален. К коробке прикреплена визирная трубка с двумя диоптрами - глазным 1 и предметным 4.
Для измерения угла наклона n в точке B (рис. 8.2, б) ставят веху с меткой M на высоте глаза. Наблюдатель (в точке A), глядя в трубку 2 эклиметра, наводит её на точку M и нажатием кнопки 6 освобождает круг. Когда нулевой диаметр круга примет горизонтальное положение, против нити предметного диоптра 4 берут отсчёт угла наклона. Точность измерения угла эклиметром 15 - 30¢.
Поверку эклиметра выполняют измерением угла наклона одной и той же линии в прямом и обратном направлениях. Оба результата должны быть одинаковы. В противном случае надо переместить груз 3 в такое положение, при котором отсчёт будет равен среднему из прямого и обратного измерений.
Точность измерений лентой в разных условиях различна и зависит от многих причин - неточное укладывание ленты в створ, ее непрямолинейность, изменения температуры ленты, отклонения угла наклона ленты от измеренного эклиметром, неодинаковое натяжение ленты, ошибки фиксирования концов ленты, зависящие от характера грунта и др.
П
риближённо
точность измерений лентой ЛЗ считают
равной 1:2000. При благоприятных условиях
она в 1,5 – 2 раза выше, а при неблагоприятных
– около 1:1000.
П
ри
взаимной видимости точек разбивают
базис b и измеряют горизонтальные углы
и
При взаимной невидимости точек
62. Методы съемки ситуации при теодолитной съемке. Устройство экера.
Экер — прибор, служащий для построениям местности прямых углов. Простейший экер показан на рис. 364 Более точные результаты дает двузеркальный экер (рис 365). Зеркала S 1 и S 2 экера (рис. 366) установлены под углом г =45°. От вехи В падает луч на зеркало S 1 , отражается в точке К, падает на зеркало S 2 , снова отражается в точке L и встречается со своим первоначальным направлением в точке М под углом х. Из чертежа видно, что угол x =2г=90°. Дважды отраженный луч составляет в экере прямой угол со своим первоначальным направлением, независимо от того, каков угол б.
Съемка ситуации – геодезические
измерения на местности для последующего
нанесения на план ситуации (контуров и
предметов местности).
Выбор способа съемки зависит от характера и вида снимаемого объекта, рельефа местности и масштаба, в котором должен быть составлен план .

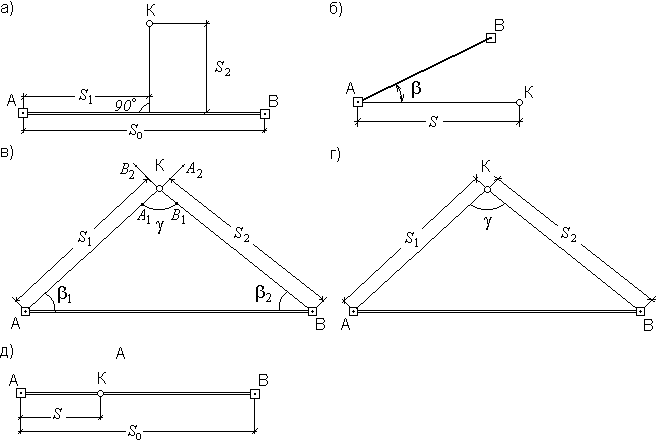

Съемку ситуации производят следующими способами: перпендикуляров; полярным; угловых засечек; линейных засечек; створов (рис. 60).
Способ перпендикуляров (способ прямоугольных координат) – применяется обычно при съемке вытянутых в длину контуров, расположенных вдоль и вблизи линий теодолитного хода, проложенных по границе снимаемого участка. Из характерной точки К (рис. 60, а) опускают на линию хода А – В перпендикуляр, длину которого S2 измеряют рулеткой. Расстояние S1 от начала линии хода до основания перпендикуляра отсчитывают по ленте.
Полярный способ (способ полярных координат) – состоит в том, что одну из станций теодолитного хода (рис.60, б) принимают за полюс, например, станцию А, а положение точки К определяют расстоянием S от полюса до данной точки и полярным углом β между направлением на точку и линией А – В. Полярный угол измеряют теодолитом, а расстояние дальномером. Для упрощения получения углов, теодолит ориентируют по стороне хода.
При способе засечек (биполярных координат) положение точек местности определяют относительно пунктов съемочного обоснования путем измерения углов β1 и β2 (рис.60, в) – угловая засечка, или расстояний S1 и S2 (рис.60, г) – линейная засечка.
Угловую засечку применяют для съемки удаленных или труднодоступных объектов.
Л
инейную
засечку – для съемки объектов,
расположенных вблизи пунктов съемочного
обоснования. При этом необходимо чтобы
угол γ, который получают между направлениями
при засечке был не менее 30° и не более
150°.
Способ створов (промеров). Этим способом определяют плановое положение точек лентой или рулеткой.(рис. 60, д). Способ створов применяется при съемке точек, расположенных в створе опорных линий, либо в створе линий, опирающихся на стороны теодолитного хода. Способ применяется при видимости крайних точек линии. Результат съемки контуров заносят в абрис. Абрис называют схематический чертеж, который составляется четко и аккуратно.
