53. Нивелирование строительных площадок по квадратам. Полевые работы. Черные отметки.
Т
опографическую
съемку небольших участков равнинной
местности с небольшим количеством
контуров при высоте сечения рельефа
через 0,1; 0,25; 0,5 м выполняют нивелированием
поверхности по квадратам, прямоугольникам,
характерным линиям рельефа и т. п. Отметки
пикетов во всех способа определяют
точек.

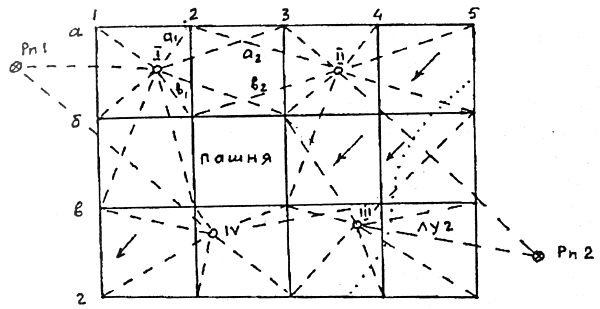

При нивелировании по квадратам геометрическим нивелированием, различие состоит в методе определения планового положения и мерным прибором на местности разбивают сетку квадратов, в вершинах квадратов забивают колышки. Сначала строят квадраты со сторонами 100, 200 или 400 м, а затем получая более мелкие квадраты со сторонами 40 м при съемке в масштабе 1:2000, 20 м — при съемке в масштабе 1:1000 и 1:500. При разбивке квадратов выполняют съемку ситуации. Результаты съемки фиксируют в абрисе
Нивелир устанавливают так, чтобы с меньшего количества станций выполнить съемку всего участка. Установив нивелир на станции I, берут отсчет по рейке, поставленной на опорной высотной точке: ГПи= Нрn + а,
где Нрn — отметка репера; а — отсчет по рейке, установленной на репере. Отметки вершин квадратов вычисляют по формуле: Нi = ГП – а
Подобным образом выполняют нивелирование и с других станций с обязательным определением ГП на каждой станции по опорным высотным пунктам или связующим точкам. С каждой последующей станции нивелируют несколько связующих точек, при этом а1+ b2 = а2 + b1, расхождение между этими суммами не должно превышать 10 мм.
54. Нивелирование застроенной строительной площадки. Вычисление высотных отметок.
55. Камеральная обработка результатов нивелирования строительной площадки. Графическая интерполяция.
56. Назначение теодолитной съемки. Виды теодолитных ходов. Основные этапы.
Измерения горизонтальных проекций углов между линиями местности производят геодезическим угломерным прибором теодолитом.

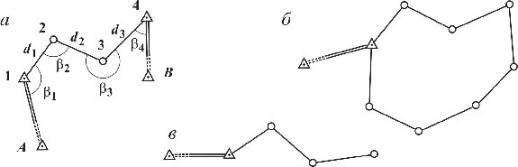

Рис. 6.5. Схемы теодолитных ходов: а – разомкнутого; б – замкнутого; в– висячего.
По форме теодолитный ход может быть разомкнутым - опирающимся на два исходных пункта и два исходных направления, замкнутым - опирающимся на один исходный пункт и одно направление; висячим - разомкнутым ходом, опирающимся на один исходный пункт и одно направление. Теодолитные ходы могут образовать систему теодолитных ходов с узловыми точками в местах их соединения.
Точки ходов закрепляют деревянными кольями, костылями, металлическими трубами и т.п. Часть точек закрепляют знаками долговременной сохранности - столбами, бетонными монолитами.
Углы поворота теодолитного хода измеряют электронным тахеометром или теодолитом. При этом следят, чтобы на всех точках хода измерялись только правые, или только левые по ходу углы.
Для измерения угла в его вершине устанавливают прибор, а в соседних точках – визирные цели. Угол измеряют одним приемом.
Длины сторон измеряют электронным тахеометром или светодальномером, а при их отсутствии – землемерной лентой.
Результаты измерения углов и расстояний записывают в журналы установленной формы. При выполнении измерений тахеометром запись результатов измерений выполняется автоматически - в памяти прибора, откуда в последующем они вводятся для обработки в компьютер.
1. Камеральная подготовка материалов (наличие планов, карт на данную территорию наиболее крупных масштабов и наиболее свежих, схемы расположения пунктов съемочного обоснования более высокого порядка, координаты этих пунктов).
2. Рекогносцировка местности. (Исполнитель на местности проверяет измерения в контуре, проверяет целесообразность выполнения намеченного проекта, назначает места установки точек съемочного обоснования, закрепляет их на местности и намечает пути привязки полученных точек к пунктам геодезической сети).
3. Полевые работы.
4. Камеральная обработка результатов измерений.
