41. Продольное нивелирование. Виды нивелирных ходов.
42. 44.Разбивка пикетажа. Пикетажная книжка. Пример.
Пикетаж - закрепление на трассе отрезков одинаковой длины (часто 100м).
Пикет обозначают буквами «ПК» и числом, например, «ПК12» указывает, что данная точка расположена на расстоянии 1200 м от начала трассы.
Пикеты закрепляют на местности, забивая вровень с землей кол. Рядом с ним (впереди него по ходу трассы, на расстоянии 20 – 25 см) забивают второй кол – сторожок, возвышающийся над поверхностью земли. На сторожке подписывают порядковый номер пикета, например ПК12.
Кроме пикетов на местности отмечают ещё плюсовые точки: рельефные – характерные перегибы рельефа местности (с точностью до 1 м) и контурные – пересекаемые трассой сооружения, водотоки, границы угодий, дороги (с точностью до 1 см). Плюсовые точки также закрепляют колышком и сторожком. На сторожке пишут номер пикета и расстояние от него в метрах. Например, ПК13+32, что означает 32 метров после ПК13 или 1332 м от начала трассы.
При разбивке трассы ведут пикетажный журнал изготовляемый из миллиметровой бумаги размером 10×15 см. Он является основным полевым документом при построении на продольном профиле трассы её плана и ситуации.
По середине страницы пикетажного журнала проводят прямую, изображающую ось трассы, на ней в масштабе 1:2000 штрихами отмечают положение пикетов и плюсовых точек, подписывая рядом с ними их значения. Каждую новую страницу начинают с пикета, которым закончена предыдущая. В местах поворота трассы от оси стрелкой указывают направление поворота и вблизи на свободном месте в столбик записывают величину угла поворота и элементы кривой. На оси трассы отмечают главные точки кривых (начало, середину и конец), подписывают их пикетаж. Напротив прямых участков трассы выписывают их румбы и длины. Ситуацию в журнале зарисовывают схематично, указывая расстояния от оси трассы до предметов и габариты строений.

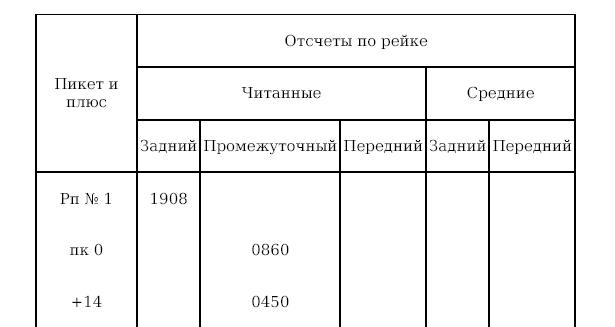

43. Полевой журнал нивелирования. Контроль.
Контроль нивелирования всей трассы может выполняться несколькими способами:
1
.
Нивелирование между реперами с известными
отметками.
Е
сли
ход проложен между реперами государственного
нивелирования, то для контроля сравнивают
алгебраическую сумму превышений ∑ h
хода с разностью отметок конечного Нк
и начального Нн реперов.
Разность должна быть не более допустимой мм, где L – длина хода в километрах.
2. Нивелирование в два нивелира.
Первый нивелировщик нивелирует связующие и промежуточные точки, а второй – идет вслед за ним, нивелируя только связующие точки. Результаты нивелирования сравнивают ежедневно. При большой разности в превышениях выполняют повторное нивелирование.
3. Проложение обратного хода.
Е
сли
работу ведут одним нивелиром, то для
контроля делают обратный ход. При
обратном ходе нивелируют только связующие
точки. Станции, где допущены грубые
ошибки, нивелируют заново.
4. Нивелирование замкнутым ходом.
Замкнутым называется ход, который начинает и заканчивается в одной точке. Контролем служит условие: алгебраическая сумма превышений хода должна равняться нулю.
