Розділ 3. Модернізація теплової схеми тес шляхом включення сонячних колекторів.

3.1. Вибір обладнання для енергоблоку тес.

Основними елементами, які входять в склад схеми енергоблоку є:

котел з пароперегрівачем, в якому живильна вода під відповідним тиском перетворюється в сухий насичений пар, а потім - у перегрітий;

турбіна, в якій потенційна енергія пари перетворюється в кінетичну, а остання - в механічну енергію на валу;

конденсатор, призначеного для конденсації відпрацьованої в турбіні пари;

конденсатна помпа, що подає конденсат в систему;

регенеративні підігрівачі, що призначені для підігріву живильної води котлів до заданої температури теплом пари, яка відбирається з проміжних ступенів турбіни.

деаератор, в якому видаляється кисень та інші розчинені у воді гази з живильної води;

живильна помпа, що подає живильну воду в котел;

електричний генератор, який виробляє електричну енергію.

Пара, що надходить з котла в турбіну, називають свіжою парою.

Котел Е-50-14ГМ (ГМ-50-14) призначений для отримання насиченої пари. Агрегат працює на природньому газі чи на мазуті. Розрахований для установки в регіоні з сейсмічністю до 9 балів.

Котли вертикальні водотрубні з природною циркуляцією, двобарабанні, виконані за П-подібною схемою компонування поверхонь нагріву, з окремо винесеною шахтою водяного економайзера, триходові по руху продуктів згоряння. Діапазон регулювання по паропродуктивності 70 - 100%. Котли працюють з урівноваженою тягою.

Для отримання перегрітої пари котел обладнується конвективним дренажним пароперегрівачем горизонтального типу з шаховим розташуванням змійовиків без регулятора перегріву. При отриманні насиченої пари замість пароперегрівача встановлюється підсушуюча петля.

Водяний економайзер, виконаний з чавунних ребристих труб, обладнаний обдуванням і поставляється чотирма блоками.

Очищення пароперегрівача і повітропідігрівника котла здійснюється дробом. Для очищення котельного пучка застосовується ручна обдування.

Обмурівка топки котлів - цегляна. Обмурівка поворотної камери і конвективного газоходу - монолітна, закріплюється на каркасі котла.

Котли поставляються транспортабельними блоками, за винятком пароперегрівача і каркаса топкової камери, що поставляється розсипом.

• Номінальна паропродуктивність – 50 т/год;

• Тиск перегрітої пари – 1,4 МПа (14 кгс/см²);

• Температура насиченої пари – 197 ºС;

• Температура живильної води – 100 ºС;

• Коефіцієнт корисної дії (ККД) – 91-93%;

• Маса котла – 137 т.

Габарити котла:

• Ширина – 11,2 м;

• Висота – 14,6 м;

• Довжина – 18,2 м;

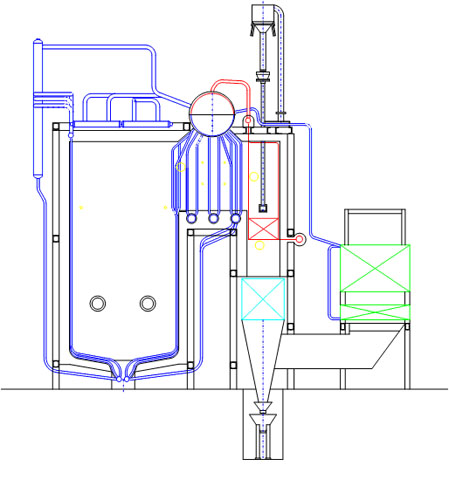

Рис.3.1.Поперечний розріз котла Е-50-14ГМ.

Парова турбіна П 6-35/5 - конденсаційна турбіна з регульованим виробничим відбором пари. Турбіна комплектується засобами контролю, захистів і блокувань на базі мікропроцесорної техніки. Виготовлена на ВАТ «Калуський турбінний завод».

• Номінальна потужність – 6000 кВт (6 МВт);

• Максимальна потужність – 6600 кВт (6,6 МВт);

• Частота обертання ротора – 3000 об/хв;

• Початковий тиск пари – 3,4 МПа (Робочий діапазон – 3,1-3,6 МПа);

• Початкова температура пари – 435 ºС (Робочий діапазон – 420-445 ºС);

• Абсолютний тиск відбираючої пари – 0,5 МПа (Робочий діапазон – 0,4-0,7 МПа);

• Температура відбираючої пари – 229 ºС (Робочий діапазон – 208-262 ºС);

• Витрата – 40 т/год (Робочий діапазон – 0-47 т/год);

• Маса турбіни – 43,0 т.

Тип конденсатора КП-540/2, двохходовий по охолоджуючій воді. На конденсаторі передбачений регулятор рівня конденсату. Для оберігання конденсатора від підвищення тиску на вихлопному патрубку турбіни передбачені запобіжні діафрагми.

• Поверхня охолодження – 540 м²;

• Тиск в конденсаторі - 0,4 кгс/см² (0,04 МПа);

• Витрата пари в конденсаторі – 22,7 т/год;

• Мінімальна витрата пари в конденсаторі – 4,2 т/год;

• Максимальна витрата пари в конденсаторі – 48 т/год;

• Кількість трубок – 2266 шт;

• Матеріал трубок – латунь;

• Типорозмір трубок – 19×17 мм;

• Довжина трубок – 4 м;

• Номінальна температура охолоджуючої води - 20 ºС;

• Максимальна температура охолоджуючої води - 33 ºС;

• Маса конденсатора – 14,1 т.

Генератор Т-6-2У3.

• Активна електрична потужність на клемах генератора в номінальному режимі – 6,0 МВт;

• Номінальна напруга на клемах генератора - 6300 (10500) В;

• Номінальна частота току – 50 Гц;

• Номінальний коефіцієнт потужності – 0,8 .

Деаератор ДА-25/8 призначений для видалення корозійно-агресивних газів (кисню і вільної вуглекислоти) з живильної води парових котлів і підживлювальної води з одночасним її нагрівом.

До складу деаератора входять:

1. Деаераційна колонка КДА-25;

2. Деаераторний бак (БДА-8);

3. Охолоджувач випару (ОВА-2);

4. Комбінований запобіжний пристрій для захисту від аварійного підвищення тиску і рівня (ДА-25).

• Робочий тиск – 0,02 МПа;

• Номінальна продуктивність – 25 т/год;

• Температура деаерованої води – 104,25 ºС;

• Корисна місткість – 8 м³;

• Середовище – вода, пара;

• Габариты (ДxШxВ) - 6820х1616х3210 мм;

• Маса – 2740 кг;

• Діапазон продуктивності – 7,5-30 т/год (30-120%);

Підігрівник низького тиску ПНТ-1, який являє собою вертикальний чотирьохходовий підігрівач поверхневого типу.

Підігрів забезпечується парою відбору після 11 ступені. Тиск пари 68 кПа , температура 890С, витрата пари 2.2 т/год;

Підігрівник низького тиску ПНТ-2, тиск пари 80-95 кПа , температура 98 ⁰С, витрата пари 2 т/год;

Підігрівач високого тиску ПВТ-1 з витратою пари до 2,1 т/год і температурою 253⁰С;

Живильна помпа.

При тиску в конденсаторі 40 кПа температура конденсату дорівнює біля 300С. Функція двох ПНТ нагріти його до входу в деаератор до 90⁰С.
