18. Артиллерийские автоматы с длинным откатом ствола.

При выстреле ствол вместе с затвором, запертым относительно ствола, откатывается назад на полную длину отката, превышающую длину патрона. В крайнем заднем положении затвор после расцепления со стволом, т.е. после отпирания, задерживается на шептале, а ствол накатывается в первоначальное положение за счет энергии, аккумулированной в накатнике во время отката.

Затвор, сжав возвратную пружину, остается на месте во время наката ствола.

Стреляная гильза, удерживаемая затвором также остается на месте, и таким образом происходит экстракция гильзы из каморы.

Ствол в конце наката приводит в действие механизм подачи. Посылаемый на линию досылки очередной патрон удаляет стреляную гильзу за пределы автомата и освобождает затвор, который, накатываясь под действием возвратной пружины, досылает очередной патрон в камору.

В конце наката затвора происходит запирание канала ствола, срабатывание ударника, огневой цепи капсюля и воспламенителя.

Операции по перезаряжанию в цикле работы автоматики последовательны: а) откат ствола с затвором; б) накат ствола; в) подача патрона; г) досылка патрона; д) запирание затвора; е) срабатывание ударника и огневой цепи.

Разброс длин отката должен быть в определенных пределах, ограниченных положением шептала затвора и крайнего заднего положения затвора. При уменьшенных длинах отката затвор не сядет на шептало, а вернется вместе со стволом вперед, не произойдет экстракция и действие автоматики прекратится - положение невзводимости на уменьшенном откате, который может получится при малых углах возвышения в условиях низких температур.

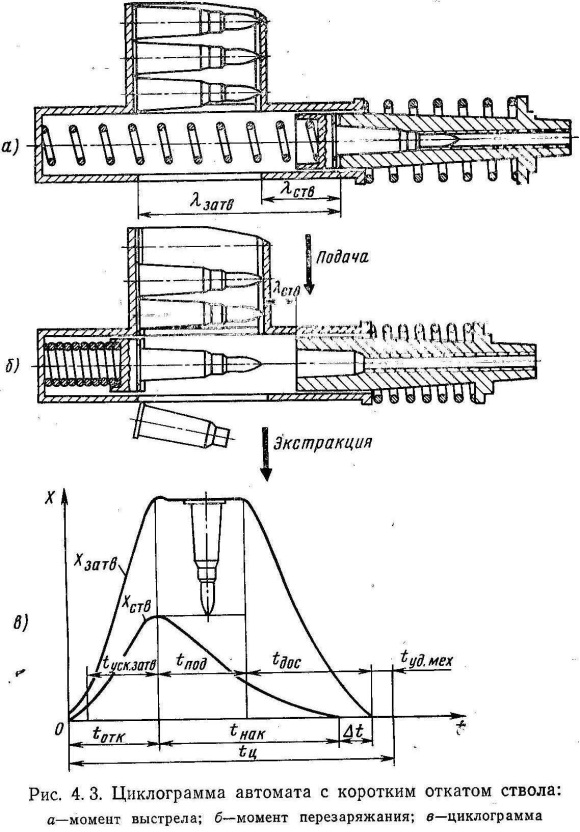

1 9. Артиллерийские автоматы с коротким откатом ствола.

Необходимое для подачи патрона расстояние между стволом и затвором во взведенном положении обеспечивается тем, что путь отката затвора превышает путь отката ствола на длину большую, чем длина патрона. Это достигается введением в автомат дополнительного ускорительного механизма. Ускорительный механизм обеспечивает кинематическую связь ствола с затвором таким образом, что затвор движется значительно быстрее, чем ствол. Ускорение затвора осуществляется за счет отбора части энергии от движущегося ствола.

Во время срабатывания ударника и движения снаряда по каналу ствола затвор надежно сцеплен со стволом. Под действием давления пороховых газов ствол вместе с затвором откатывается назад до того момента, когда давление в канале снизится до величины безопасной для открывания затвора и экстракции стреляной гильзы. После этого включается в работу ускорительный механизм, отпирающий и отводящий затвор относительно ствола на расстояние, достаточное для осуществления боковой подачи патрона. Одновременно экстрактируется стреляная гильза. Как только затвор отойдет за фланец очередного патрона может начаться боковая подача патрона на линию досылки и удаления за пределы автомата стреляной гильзы независимо от того, в каком положении находится ствол.

У автоматов с коротким откатом скорострельность выше, чем у автоматов с длинным откатом ствола, но конструкция сложнее.
