10. Узлы запирания артиллерийских орудий. Классификация, требования к ним. Поведение элементов узла запирания при выстреле.
Затвор – это подвижное дно канала ствола, ускоряющий процесс перезаряжания орудия, деталь, запирающая канала ствола, и механизмы, осуществляещие перемещение затвора относительно ствола. По конструкции по форме запирающей делали: а) клиновые, б) поршневые. В танковых и корабельных пушках – исп. поршневые затворы. Поведение элементов узла запирания при выстреле: так как при вытсреле на дно ствола действует большая сила пороховых газов, то затвор прежде всего предназначен для прочного запирания канала ствола. Однако, для упрощении конструкции орудия в целом на затвор обычно возлагается выполнение также таких операций, как приведение в действие средств воспламенения порохового заряда, обеспечения обтюрации газов при безгильзовом заряжении, экстрактирование стреляной гильзы,а иногда и досылка очередного патрона. В связи этим затвор имеет: ударный механизм,спусковой, упруго-пластический обтюратор при безгильзовом заряжении, экстрактирующий механизм, предохранительные устройства и др.механизмы.
11. Клиновые затворы. Основные конструктивные элементы, условие самоторможения клинового затвора при выстреле, схема действующих на затвор сил. Механизм закрывания и устройство замыкания затвора.

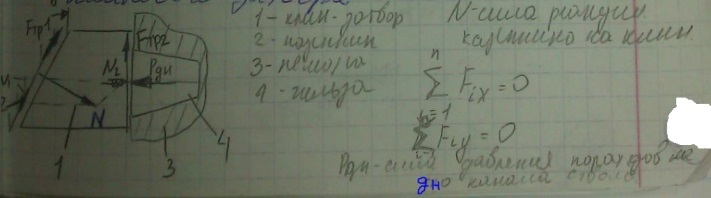

Клиновые различаются по направлению движения: - вертикально перемещаются, - гориз. Рассмот. Самоторможение клинового затвора

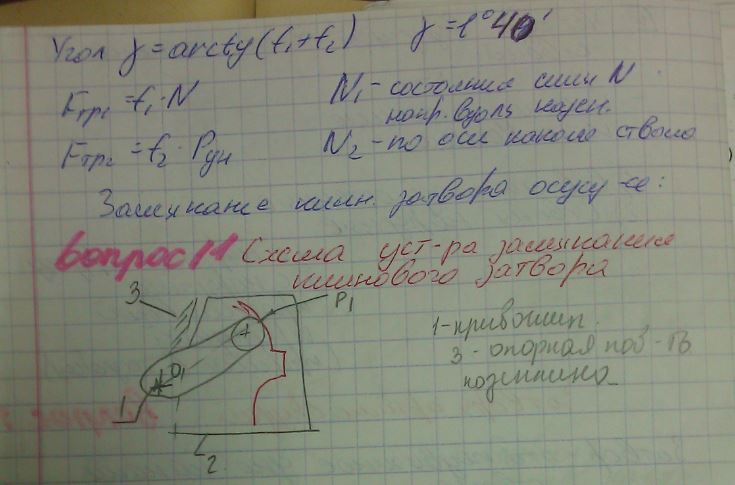

Угол лямда – между затвором и его пов-ю из условия самоторможения клинового затвора.
Р1-усилией передаваемое от клин.затвора на на привошип при выстреле, О – ось вращения кривошипа.
В случае попадания части в густой смазки на поверхности затвора силы триния эф1 и эф2 стремятся к 0, необходимо позаботиться о предотвращении самопроизвольного открывания затвора при выстрели. Реш-ся «фиксацией» за счет приведения кривошипа в мертвое положение.

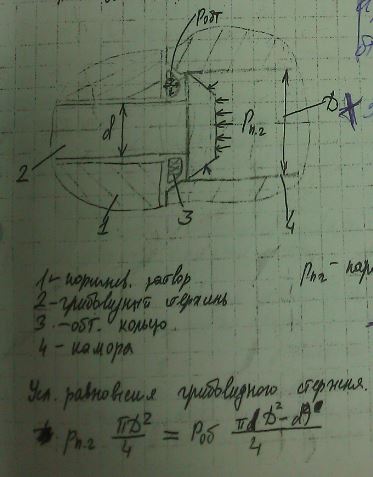

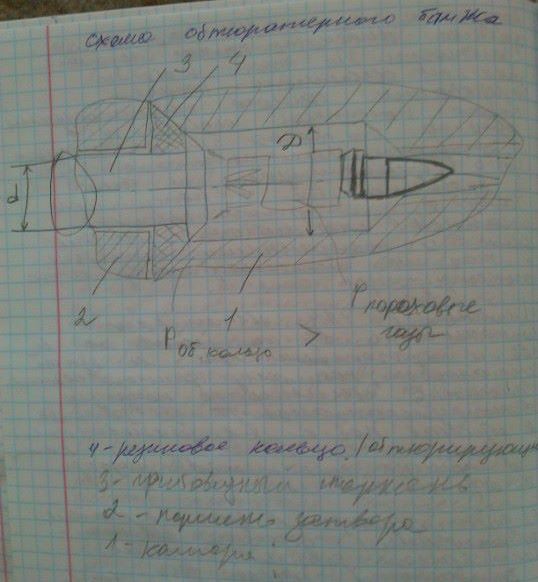

12. Поршневые затворы. Классификация, основные конструктивные элементы. Механизм закрывания и устройство замыкания затвора. Упругий обтюратор Банжа и принцип его действия.
Запирающей деталью поршневого затвора является поршень, представляющий собой стальную деталь цилиндрической формы с боевыми выступами на наружной поверхности, выполненными по винтовой линии(как у С60).
I по степени «сплошности» нарезке на поршне: 1) со сплошной нарезкой, 2) секторной нарезкой, II по числу секторов в нарезке (на наружной поверхности затвора: угол поворота затворп при закрывании/открывании = 360 град/ m, m – число гладких и нарезных секторов. III по числу ступеней в нарезке : 1.ступенчатые, 2)двухступенчатые. Ступенчатые имеют большую степень зацепления. IV По характеру движения затвора: 1) продольно-скользящие, 2) откидывающиеся. V По числу тактов (такт,харй участок движения): 1.однотактовый затвор, 2.двухтактовый.3.трехтактовый. VI По виду обтюрации: а) с гильзовой обтюрацией, б) с обтюрацией Бамжа.
