7.Уравнение движения откатных частей. Приведенная сила давления пороховых газов на ствол. Приведенная сила сопротивления откату откатных частей.

Уравнение движения откатных частей : M0*dV/dt=Pк.н.-R , M0-масса откатных частей, V-скорость отката, Rпр -приведенная сила сопротивление откату ОЧ. М момент опракилвающий = Rштрих приведенная + h + Pствол * e; M стабилизирующий = Q ствола * L;

Условие устойчивости: М ст > М опр.

Приведенная сила сопротивления откату откатных частей:

Rпр=Фтормоз откатных частей+Псила наката+Fтр люльки+Fтр упл.сопротивления откатных устр-в+Fавтоматики – M оч *g*sinfi

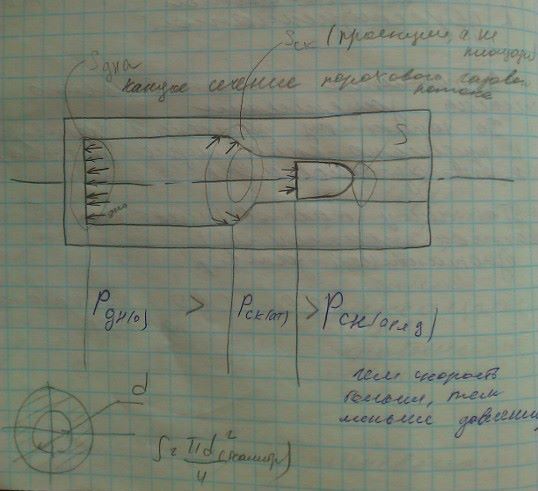

Чем скорость больше, тем меньше давление.Pств=Pдно*Sдно – Pск*Sск – Rсн= Pдно(Sдно- Sск) – Rсн = (Pск=Pдно)= Pдно*S-R=0,98* Pдно*S, где S-площадь поперечного сечения ведущей части канала ствола. Калибр – это диаметр ведущей части канала ствола, по полям нареза. S = ns(коэффициент по площади глубины нареза)*d-2.ns=pi/4.

8. Схема сил, передаваемых на лафет пушки (гаубицы) при выстреле. Условие устойчивости и неподвижности орудия при выстреле.

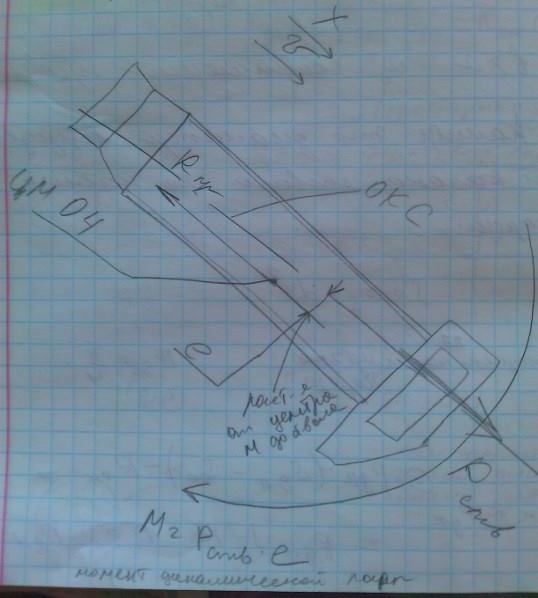

На лафет при выстреле действует сила Rпр и момент, Pств*l …и реакция грунта. Qб – тяж.орудие в боевом положении.

Устойчивость – это такое состояние орудия, когда отсутствует его поворот в плоскости стреляности (колеса не отрываются от грунта и сошники тоже). Неподвижность орудия – отсутствие перемещения орудия в оси грунта.

Опракид. М опр = R штрих пр *h+- Pств* e+N(=0)*D

Стабилиз.момент: Мст= Q боевое * L

Рассмотрим состояние орудия на пределе устойчивости: Мопр-Мст=0, R штрих пр *h+- Pств* e- Q боевое * L=0,

Q боевое * L>/ R штрих пр *h +- Pств* e

Пути повышения орудия при выстреле: 1) Уменьшение силы R штрих пр за счет увелечение длины отката откатных частей,2)уменьшение величины h (за счет уменьшения высоты линии огня), 3) повышения увеличения массы орудия и длины станины (этот вариант не пригоден). Для обеспечения неподвижности орудия при выстреле определяется суммарная площадь поверхности сошников при к-х напряжение в грунте не превышает дополнительной величины. В орудиях на упругих лафетах сила R штрих пр, которая в 40-60 меньше, чем сила давления пороховых газов на ствол.

9. Стволы артиллерийских орудий, надульные и наствольные устройства. Назначение, требования к ним и их классификация.

Ствола АО, I классификация: 1) однослойные (моноблочные), 2) Многослойные: а) автоскрепленные, б) лейнированные, в) разборные. Для мноблочных стволов мак толщины стены = калибру, при большей толщине прочности повыешен. незначительно, а масса растет. Лейнированнные применимы в малокалибренных автоматах, когда часто надо менять ствол. В стволе со свободной трубой лейнар охватывает не по всей длине.

II По уст-ву стенок ствола: 1) цельнонарезные по длины ствола, 2) составные по длине. III По устр-ву каморы патронника: 1. К. под унитарный патрон, 2.К. под раздельно гильзовое заряжение, 3. К. под катузное заряжение.

IV Уст-во ведущей части канала ствола: - 1) цилиндрические, -2)конические. 1)стволы гладкоствольные, 2)стволы нарезные : а) с нар. пост. крутиз. б) с нарезами прогрессивной крутизной (прим.в гаубицах) .
