4. Безоткатные орудия.
Безоткатность орудия достигается отводом части пороховых газов через сопловые отверстия в затворе.При этом образуется реактивная сила, направленная вперед.Эта сила уровновешивает силу отдачи, направленную назаз. Б.о.хар-на настильная траектория полетов снарядов.Орудия легкие, т.к. на лафет усилия при выстреле не производится.Стволы глагоствольные.Заряды каплеообразоной формы с хвостом оперениями. Унитарно картузное заряжение.Калибр: 73,107.
снаряда V0=200…400м/с; максимальное среднебаллистическое давление пороховых газов в канале ствола рm=<100Мпа; отношение длины ствола к калибру L/d=10...20; угол возвышения ствола ϕ=-10..+25о; отношение массы порохового заряда к массе снаряда ω/q=0,3..0,5(выше для подкалиберных); отношение массы ствола к массе снаряда Qств/q=10…20; коэффициент заполнения снаряда взрывчатым веществом ηBB=до 30; количество зарядов 1.вид заряжения – картузн.
5. Устройство пушек (гаубиц). Достоинства орудий, выполненных по схеме упругого лафета.
Современные пушки и гаубицы выполнены по схеме упругого лафета. Состоят из 3 осн.частей: 1)откатные части,2)лафет(неподвижен при выстреле),3)противооткатные устройства. К откатным частям относится: ствол,казенник,затвор с механизмами(открывание и закрывание затвора), надульные устройства, над ствольные устройства. Ствол служит для предания снаряду начальной скорости, нужный угол, и в некоторых случаях затворные гнезда. Казенник служит для создания затворного гнезда. Затвор – подвижное дно канала ствола. К лафету относится : люлька, верх.станок, мех-мы вертикальной и гор.наводки, нижний станок(лобовая коробка), станины со сошниками. К противооткатным устройствам отн: накатники и тормоз отката. Накатник удерживает откатные части в крайнем переднем положении при всех углах возвышения, возвращает откатные части в переднее положение после отката. Накатники по принципу действия бывают: пружинные и пневматические. Тормаз откатных частей гидравлический, ТОЧ предназначен для поглощения избыточной энергии или энергии ОЧ. При выстреле на лафет пушки и гаубицы передается усилие в 40-60 раз меньше по величине, чем сила давление пороховых газов передаваемая на ствол. ЭТО ДОСТОИНСТВО УПРОГОГО ЛАФЕТА. Схемы орудия способствовала обеспечению неподвижности и устойчивости орудия при выстрели. Неподвижность - отсутствия смещения вдоль грунта. Устойчивость –отсутствие поворота орудия в плоскости стрельбы.
6. Явление выстрела в канале ствола. Периоды выстрела. Кривая среднебаллистического давления пороховых газов в функции времени.
Явление выстрела в канале ствола – это совокупность быстротекающих процессов преобразования химической энергии пороха в темловую: 1) в кин.эн.снаряда,2) в кин.эн.газопроходных смесей, 3)в кин.эн.откатных частей,4)потери энергии на нагрев ствола,5)совершения работы по диформации стенок ствола,6)по диформации гильзы, 7) на потери энергии при прорыве газов между нарезами ствола и боевыми выступами корпуса снаряда.

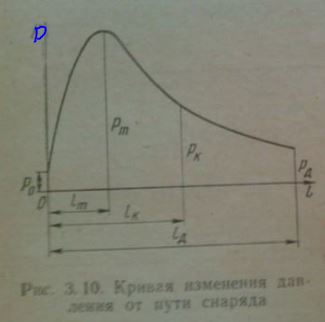

Tcн=0,001-0,01 сек, Vс до 2000 м/с, а мак = (15…20)*10-3*g -----при движении в канале ствола. P max (пороховых газов) до 6000 кг/см-2, T max до 3000 град К. График изменения среднебаллистического давления газов в канале ствола:
Средне баллистическое давление - это давление пороховых газов осредненное по заснаряд.простраству.
1)Пиродинамический время,2)термодинамический 3) время последействия. P к.п.п.=2кг/см-2.
Периоды выстрела: 1)Предварительный(пиростатический) с момента накола капсуля до начало движ.снаряда,2) по формирование – врезание медного ведущего пояска снаряда в винтовые нарезы вид части канала ствола. При этом снаряд проходит путь = ширине медного ведущего пояска (p0-давление формирования).3)Природинамический. Заканчивается когда происходит полное сгорание пороха(при этом снаряд в стволе пушки пройдет 70 процентов пути по каналу ствола).4)Термодинамический .Происходит расширение пороховых газов и превращение кин.энергии снаряда. Завершается при прохождении снаряда дульного среза ствола.5)Период последействия пороховых газов. Заканчивается когда соверш.истечение пороховых газов из канала ствола (давление -2 атм.)
