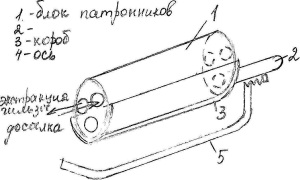

22. Артиллерийские автоматы с вращающимся блоком патронников.
У
стройства:
ствол с коробом и внутренний короба на
оси вращающийся барабан. Ствол состоит
из двух частей: каморы и ведущей части
ствола. Автоматы бывают с 3 каморами
(угол поворота барабана 120) и с 4 каморами
(угол – 90). Четвертая камора используется
для досылки патрона. Совместны во
времени операции по перезаряжанию. Во
время выстрела происходит досылка
патрона и экстракция стреляной гильзы,
это повышает скорострельность.
Применяются обтюрирующие втулки с
канавками в каждом патроннике. Когда
давление достигает давления форсирования,
ведущий поясок врезается в нарезы во
втулке, совпадающие с нарезами ствола.
Втулка ударяется о торцевую поверхность
ствола и остается поджатой пока снаряд
идет в канале ствола. Блок патронников
вращается прерывисто и повышение
скорости его вращения приводит к
проблемам в области живучести элементов
автоматики. Скорострельность 1500
выстрелов в минуту.
23. Артиллерийские автоматы с вращающимся блоком стволов.
Устройства: блок стволов, неподвижная оболочка с внутренним пространственным копиром (на схеме пунктирной линией), в него входят выступы всех шести затворов (поршеневых продольно-скользящих). Затвор жестко закреплен со стволом. Для производства выстрела используется электро-запальное устройство, захваты на затворах извлекают гильзы. Вращение стволов осуществляется непрерывно. Критическая скорость около 2000 выстрелов в минуту на ствол (но всегда делается меньше в пользу долговечности, потому что быстро происходит разгар ствола). Для вращения блока стволов используется энергия выстрела (газовый двигатель). Для первого выстрела – давление сжатого воздуха или несколько пиропатронов.
