10.1| Электродинамические измерительные приборы. 10.2|Принцип действия, 10.3|измерение токов, напряжений и мощности.

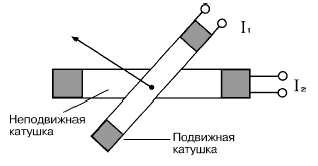

1 0.2| 2 катушки одна из них подвижная, вторая нет. При повороте будет меняться взаимная индукция, ток подается через пружинки.

В электродинамических приборах используется взаимодействие двух катушек с током.

З ависимость угла поворота подвижной катушки относительно неподвижной дается выражением:

где M₁₂ - взаимная индуктивность катушек; k - жесткость пружины; I₁, I₂ - токи через катушки. Электродинамическим прибором можно измерять токи или мощности. Последние легко организовать, если через одну из катушек будет проходить ток, пропорциональный разности потенциалов в цепи, а через вторую катушку пропустить рабочий ток. Так как α~i1*i2, то можно измерять ток любой формы.

Если пропустить один ток, через две катушки, то показания прибора будут пропорциональны квадрату тока (квадратичная шкала).

10.1| Свойства электродинамических приборов:

0.Квадратичная шкала, показывает среднеквадратичное значение прямого тока. По этой же шкале показывает постоянный ток. Для измерения малых токов рамки включаются последовательно (I1=I2), для больших токов параллельно Часто используются как ваттметры с линейной шкалой, показывающие среднее значение мощности 1. измерение переменных токов любой формы, а также постоянных токов по одной шкале2. Стабильность градуировки, высокая точность за счет стабильности всех элементов (кроме пружины), нет магнита.3. высокий частотный диапазон (до неск МГц)

Недостатки: 1. невысокая чувствительность2. большое потребление мощности (потери) 3. требуется магнитная экранировка. 4. Нелинейность шкалы.5. влияние внешних полей 6. нельзя работать с большими напряжениями (>300 В), это смертельно опасно ферродинамические приборы: Отличаются от электродинамических тем, что неподвижная катушка имеет сердечник, увеличивающий чувствительность, но уменьшающий точность, диапазон частот становится до 500 Гц.

11.1| Электромагнитные и 11.4| электростатические измерительные приборы. 11.2| Принцип действия. 11.3| Особенности измерения токов и напряжений.

Э лeктpoмaгнитныe пpибopы

1 1.2| Взаимодействие и катушки с ферромагнитным сердечником. Сердечник втягивается в катушку при любой полярности, что дает возможность мерить переменный ток. Однако на высоких частотах сильно возрастает индуктивное сопротивление, поэтому в основном они низкочастотные.

11.1.| 1. Для переменного тока измеряет среднеквадратичные значения, данный прибор может быть использован для измерения как постоянного тока, так и переменного. a=1/Т*∫i(t)dt 2.Шкала нелинейная, для того чтобы сделать линейную шкалу используют ферромагнетик сложной формы.3. чувствительность определяется по: dL/dа и зависит от количества витков, малочувствительны, притом чувствительность зависит от тока (при малых I совсем маленькая). 4. Точность невысокая (0.5 и хуже), так как зависит от ферромагнитного сердечника. Сильно сказывается влияние внешних помех.5. большое рассеивание мощности.6. частотный диапазон токов промышленной частоты (≈50 Гц) 7. требуются трансформаторы тока и напр (корректор, успокоитель), подключаемые в цепь Плюсы: простота, надежность, мерим как пост, так и перем ток, высокая устойчивость к перегрузкам, при превышении допустимого тока ничего не сгорит. Обл. применения щитовые измерения.

1 1.4| принцип действия основан на взаимодействии электрически заряженных проводников. Подвижная Al пластина закрепленная вместе со стрелкой, перемещается взаимодействуя с неподвижной пластиной при подаче разности потенциалов. Ограничение движения за счет пружины (как и в других ЭМ системах). В основном вольтметры (электростатические) 1.измеряет среднее квадратичное значение. Подвижная пластина вдвигается или выдвигается. 2.Чувствительность не высока, зависит от напр (используют для очень больших значений) 3. Точность очень большая. 4. Широкий диапазон частот (т.к. малозависимы)5. Входное сопротивление большое, потребляют малую мощность. Недостатки: при вибрации дрожит пластина, плохая виброустойчивость.
