34. Цифровые методы измерения полных сопротивлений с преобразованием в напряжение
Импеданс - полное сопротивление. Адмиттанс – полная проводимость.
Полное сопротивление – отношение комплексных амплитуд напряжения и тока.
Комплексная амплитуда - отношение 2х реальных амплитуд * на exp.
Идея: отдельно измерить комплексную амплитуду напряжения, отдельно измерить комплексную амплитуду тока. То есть отдельно измерить вещественные и мнимые части. Затем определить полное сопротивление вычислительным способом.
Метод удобно использовать для гармонических сигналов.

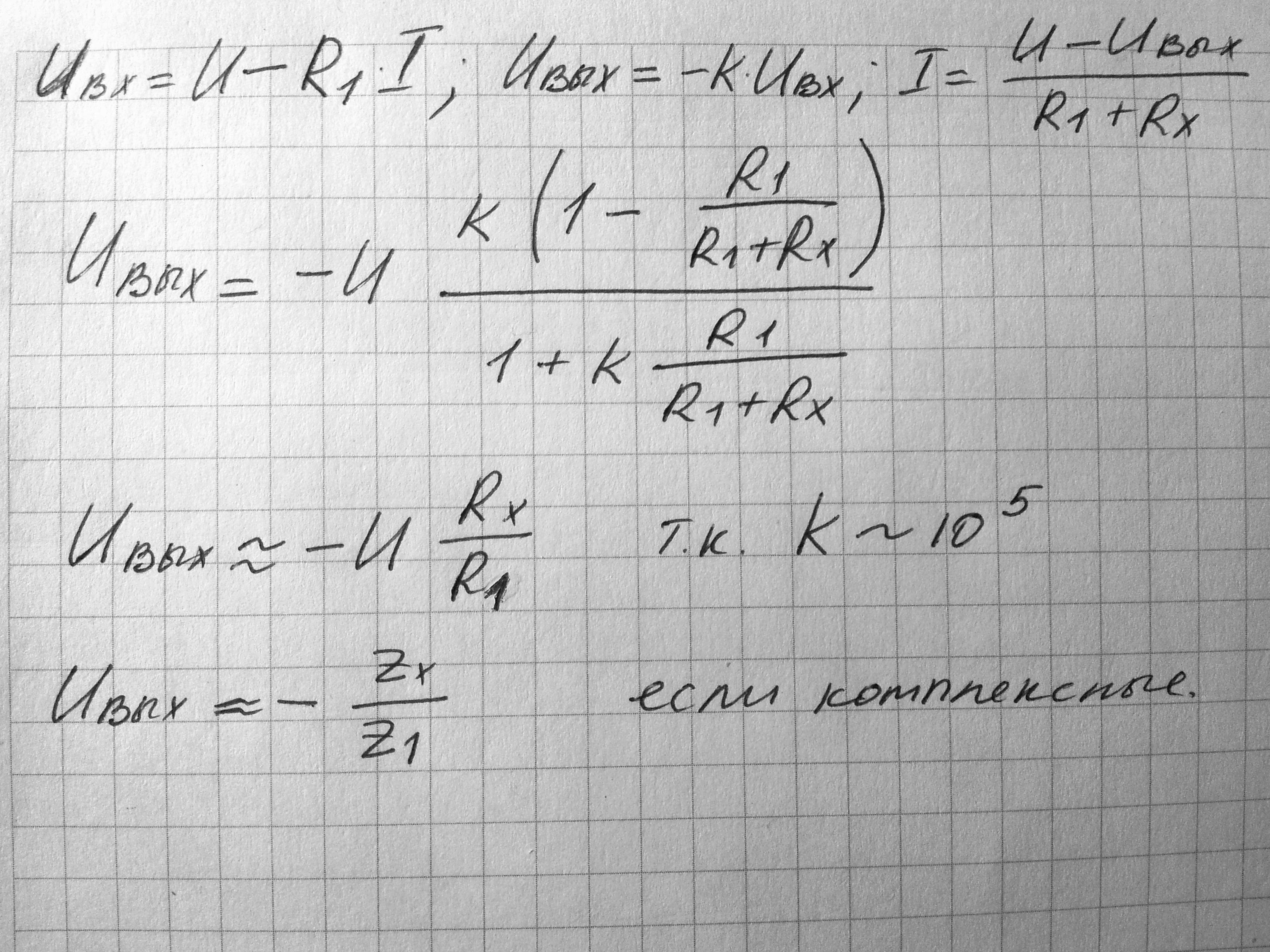

П реобразование измеряемого сопротивления в напряжение можно реализовать на основе операционного усилителя.

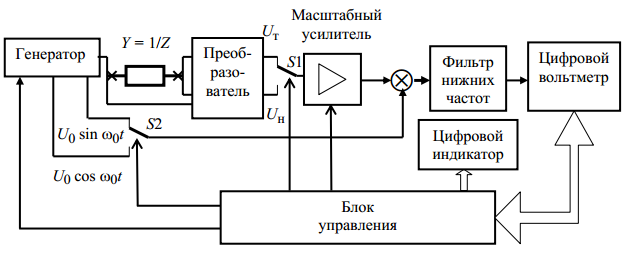

С
труктурная
схема измерителя Е7-15
Напряжение рабочей частоты (100 Гц или 1000Гц) генератора подается на измеряемый объект, подключаемый к преобразователю. Преобразователь формирует два напряжения, одно из которых Uт пропорционально току, протекающему через измеряемый объект, а другое Uн − напряжению на нем. Отношение комплексных амплитуд
этих напряжений равно полному сопротивлениюZ. Измерение отношения напряжений проводится аппаратно-программным логометром. Его аппаратная часть состоит из двух коммутаторов S1 и S2, масштабного усилителя, перемножителя, фильтра нижних частот и цифрового вольтметра, использующего метод двойного интегрирования. Итогом работы программной части логометра является расчет отношения напряжений.
С выхода усилителя гармоническое напряжение Um sin (ωоt +ϕ) пропорциональное току Uт или напряжению Uн в зависимости от состояния переключателя S1, поступает на перемножитель. На второй вход перемножителя поступает опорное напряжение с генератора: Uо sin (ωоt) либо U cos (ωоt) в зависимости от состояния переключателя S2. При этом на выходе перемножителя получают, соответственно, напряжения
Um sin (ωоt +ϕ) * U cos (ωоt) = (Uo/2) Um sinϕ + (Uo/2) Um sin(2ωоt +ϕ) – вещественная часть
Um sin (ωоt +ϕ) * U sin (ωоt) = (Uo/2) Um cosϕ - (Uo/2) Um cos(2ωоt +ϕ) – мнимая часть
Высокочастотные составляющие с удвоенной частотой подавляются фильтром нижних частот. Постоянные составляющие напряжения, пропорциональные Um cosϕ и Um sinϕ и называемые квадратурными компонентами (фаза сдвинута на 90о , это позволяет определять вещественную и мнимую часть), измеряются поочередно цифровым вольтметром. Измеренные значения вводятся в блок управления, после чего производится вычисление по формулам.
Z=(U1+jU2)/(U3+jU4)
Погрешность измерения составляет 0,1%.
Точность зависит от:
-точности установки частоты
-стабильности между переключениями
-погрешности преобразования тока в напряжение
-погрешности масштабного усилителя
-погрешности перемножителя
-погрешности вольтметра
-погрешности округления при расчетах
35. Мостовые методы измерения параметров компонентов цепей. Четырехплечие измерительные мосты для измерения r,l,c.
Идея-уравновешивание мостовой схемы с неизвестным комплексным сопротивлением путем подбора образцовых сопротивлений. Сравнение измеряемой величины (R,L,C) с образцовой мерой может осуществляться вручную или автоматически, на постоянном или переменном токе.
Существует несколько разновидностей мостовых схем измерения параметров R,L,C на переменном токе: четырехплечие, шестиплечие (двойные), уравновешенные, неуравновешенные и процентные. Управление этими мостами может быть как ручным, так и автоматическим. Наиболее распространены схемы четырехплечих уравновешенных мостов.

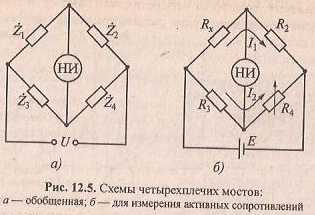

К одной из диагоналей моста подведено синусоидальное напряжение от генератора. Нуль-индикатор (НИ) регистрирует напряжение, возникающее в другой диагонали моста. Искомое полное сопротивление вводят в одно из плеч моста. Затем мост уравновешивают, изменяя сопротивление остальных плеч. Состояние баланса фиксируют по нулевому показателю индикатора. Такой мост называется уравновешенным (сбалансированным).
Сопротивления четырехплечевого моста в общем случае носят комплексный характер:Z̊1=Z1ejφ1 и т.д., где Z1,Z2,Z3,Z4 – модули комплексных сопротивлений, а φ1-4 – их соответствующие фазы. Обычно неизвестным (измеряемым) элементом является Z3.
Условия равновесия четырехплечного моста определяются равенствами: Z1*Z4=Z2*Z3 и φ1+φ4=φ2+φ3
Для уравновешивания моста необходимо изменять как модуль, так и фазу по крайней мере одного из комплексных сопротивлений, плеч моста, то есть иметь не менее двух регулируемых элементов. Мост балансируется методом последовательных приближений: поочередно регулируют каждый из элементов до получения минимального показания НИ. Сначала регулируется R (делается очень большой), а потом регулируются С и R, необходимые для уравновешивания (увеличиваем С => увеличивается амплитуда => уменьшаем R и т.д.). Операции повторяются многократно, пока НИ не зафиксирует нуль. Эта процедура называется шагами, а количество шагов определяет сходимость моста (мост с хорошей сходимостью имеет не более пяти шагов).
В качестве регулировочных элементов в мостах используются образцовые резисторы и конденсаторы (катушки с переменной индуктивностью очень сложны по конструкции): резисторы – для обеспечения равенства амплитуд, конденсаторы – для равновесия фаз.
L и C можно измерять ТОЛЬКО на переменном токе!
Все варианты мостов имеют цель получить наилучшую точность, высокую чувствит к регулировке.
При измерении активных сопротивлений используется схема б) с постоянным током:
Rx*R4=R2*R3 => Rx=(R3/R4)(длительное)*R2(плавное)
В случае активных сопротивлений достаточно менять только один параметр (например R4), a R2, R3 - в определенном диапазоне. Пределы измеряемых сопротивлений для подобных мостов составляют от 10^-2 до 10^7 Ом. Погрешности измерения – от сотых долей процента до нескольких процентов в зависимости от диапазона измерения.
Наименьшие погрешности лежат в диапазоне измерений от 100 Ом до 100 кОм. При малых измеряемых сопротивлениях резисторов вклад в погрешность измерения вносят сопротивления отдельных соединительных проводов, при больших - сопротивления утечек.
Данная схема (б) может быть цифровой, для этого регулируемый резистор – набор ряда сопротивлений, которые поочередно включаются в плечо измерительного моста при помощи ключа. Каждому положению ключа соответствует определенный код, который поступает на цифровое отсчетное устройство.
При переходе к точке нуля меняется полярность тока.
Погрешность метода: погрешность установки образцового резистора (элементов, образующих мост), погрешность установки нуля, погрешность переходных сопротивлений контактов.
Мосты переменного тока больше подвержены влиянию помех и паразитных связей (между плечами, плечами и землей, мостом и оператором), чем мосты постоянного тока.
Д
ля
измерения индуктивности и добротности
катушек используются источники
гармонического тока. Эквивалентные
схемы замещения для катушек с потерями
могут быть последовательными или
параллельными, в зависимости от потерь,
отраженных активным сопротивлением.
Можно использовать схему с изменяемой
L,
но как было сказано выше, лучше использовать
схему с конденсатором.
Поэтому для измерения индуктивности L используется схема:
Rx+jwLx=R2*R3*(1/R0+jwC0)
Rx=R2*R3/Ro
wLx=R2*R3*wCo => Lx=R2*R3*Co
R2*R3 – коэф пропорциональности
Q=wLx/Rx=R0*w*C0 – добротность катушки
Д
ля
измерения емкости и тангенса угла потерь
конденсаторов используют схемы:
Рассмотрим схему б:
Tgδ=G/B=1/(Rx*w*Cx)
R4*Rx*(1+j*w*C0*R0)=R2*R0*(1+j*w*Cx*Rx)
Отсюда: Rx=R0*R2/R4
Cx=C0*R4/R2
Tg=1/(Rx*w*Cx)= 1/(R0*w*C0)
Достоинства: высокая чувствительность, большая точность, широкий диапазон измеряемых значений параметров элементов, высокая стабильность, можно использовать эталонные элементы.
Недостатки: метод узкополосный, образцовые элементы имеют частотную зависимость (при работе на частотах свыше 5 кГц погрешности измерения резко возрастают), на высоких частот возникают перекрестные связи между плечами, у моста нет баланса.
