22. Структурная схема универсального осциллографа – канал y. Двухлучевой и двухканальный осциллограф.
К
анал
У.. Канал
вертикального отклонения служит для
усиления или ослабления входного сигнала
до величины, удобной для наблюдения на
экране ЭЛТ, и включает калиброванный
аттенюатор, предварительный усилитель,
линию задержки и оконечный усилитель.
Входное устройство(S1) – переключатель - имеет 3 положения (закрытый, открытый вход, замкнутый на 0 вход - сигнала нет). С помощью переключателя входа можно выбрать один из двух способов подачи сигнала к предварительному усилителю: через конденсатор (закрытый вход) не пропускает постоянную составляющую исследуемого сигнала или непосредственно – для сигналов постоянного тока и импульсов большой длительности (открытый вход).
Аттенюатор (калибруется по коэффициенту отклонения) Применяется для ослабления входного сигнала в случае, если уровень входного сигнала слишком высок.(уменьшает мощность или амплитуду без искажения). Показывает, какое U надо подать на вход, чтобы отклонить луч на 1 большое деление. В нем может сбиться градуировка.
Предварительный усилитель (усиливает сигнал, чтобы можно было работать с маленькими U)
есть регулировка коэффициента отклонения (не калиброванная => тронули ее и шкала аттенюатора сбивается), пользуемся ей для наблюдения
есть регулировка положения изображения по у (подмешивается постоянное U)
есть возможность преображения сигнала несимметричный -> симметричный или дифференциальный -> парафазный
есть регулировка коэффициента усиления
обеспечивает совместную работу с коммутатором в многоканальных осциллографах.
Сдвоенная линия задержки позволяет задержать сигнал на время, необходимое для запуска генератора развертки. При отсутствии линии задержки на экране осциллографа не будет виден передний фронт исследуемого сигнала. Линия задержки не должна искажать форму исследуемого сигнала.
Оконечный усилитель обеспечивает дополнительное усиление исследуемого сигнала.
обеспечивает подачи на пластины сигнала с малым входным сопротивлением (согласование) => широкая рабочая полоса канала, за счет большой мощности усилителя.
Напряжение на верхней пластине положительное, на нижней – отрицательное.
Параметры:
1. основная погрешность измерения U
2. диапазон установки коэффициента отклонения (иногда ее погрешность)
3. чувствительность (минимальный коэффициент отклонения) на самом деле наоборот
4
.

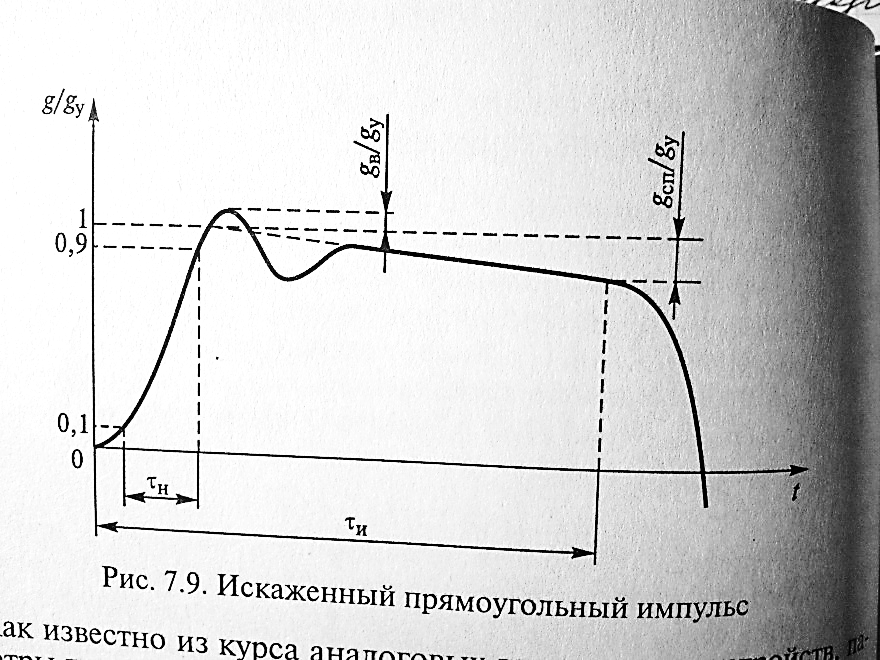

переходная характеристика осциллографа
g(t)
совпадает с изображением единичного
прямоугольного импульса на экране в
пределах длительности импульса. Форму
g(t)
оценивают установившимся значением gy
, временем нарастания от 0,1 до 0,9 и выбросом
на вершине gВ.
Если в усилителях канала есть разделительные
емкости, то fн
не равно 0 и появляется спад gсп
вершины воспроизводимого импульса.
5
.

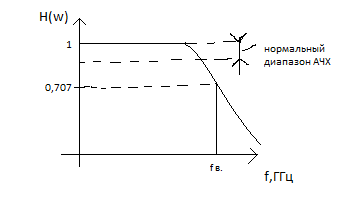

частотно-амплитудная характеристика
– зависимость от частоты размера
изображения гармонического сигнала.
fвгр[МГц]=350/ τн[нс] если измерили τн, то fв рассчитываем и наоборот. Нельзя измерять оба!
6. нормальный диапазон АЧХ – в его пределах укладывается колебания АЧХ (меньше верхней граничной частоты)
7. входное сопртивление (активное)
8. входная емкость (25-35 пФ)
Двухканальные и двухлучевые осциллографы — применяются для одновременного наблюдения осциллограмм двух сигналов на экране одной электронно-лучевой трубки. Такая необходимость возникает при сопоставлении выходных сигналов устройств с входными, исследовании разнообразных преобразователей сигналов, схем задержки импульсов, анализе искажений формы сигнала при прохождении через электрические и радиотехнические цепи, исследовании фазовых сдвигов, сравнении сигналов в различных сечениях сложной системы.
Двухканальный осциллограф использует электронный коммутатор. Содержит два канала вертикального отклонения и электронный переключатель, который попеременно подает выходные сигналы каналов I и II на одни и те же вертикально отклоняющие пластины обычной электронно-лучевой трубки.
Имеет 2 режима отображения: одноканальный (на экране один сигнал, подаваемый на Y1 или Y2), поочередный (на экране оба сигнала за счет переключения электронного переключателя во время каждого обратного хода развертки с большой частотой)
достоинства: сразу 2 сигнала с независимой регулировкой сигнала по амплитуде
недостатки: периодическое прерывание сигнала, очень дорогой
Двухлучевой осциллограф (2 механизма в 1 трубке) 2 независимых канала Y (полноценных) и спец 2хлучевая трубка, экран один общий, канал Х один общий.
Достоинства: можно наблюдать сразу 2 осциллограммы, большая яркость, можно регулировать каждую отдельно.
Недостатки: большая трубка
