21. Виды разверток. Режимы работы генератора развертки осциллографа и их назначение. Синхронизация и запуск осциллографа.

1) Однократная развертка (на осц будет сигнал, например sin)

Генератор развертки вырабатывает один ход пилообразного напряжения, а потом сбрасывается до нуля. Ход разв подается один раз. Такое изображение быстро исчезает.

Такой режим применяется для фотографирования или фиксации сигнала. Фотографирование делается с помощью герметичного тубуса с фотоаппаратом

2 ) Режим непрерывной развертки (на осц будет сигнал, напр sin)

Осциллограф работает в автоколебательном режиме и генератор вырабатывает напряжение периодически. Входной сигнал преобразуется в кратковременные импульсы, подается на генератор с пилообразным сигналом, подстраивается время блокировки. Кажд ход разв созд свою осцилогр, свой кадр изобр и они не совпад. Условие неподвижности осциллограммы (чтобы осциллограммы от разных разверток совпадали):

(на рисунке Tразвертки=Тр=tпр+tобр+tбл)

Сигнал повторяется периодически и период развертки должен быть кратен периоду сигнала. С помощью такой развертки можно наблюдать только периодические сигналы.

3 ) Ждущая развертка (обозначается: Z), (на осц будет сигнал + тусклая нулевая линия, которая является дефектом).

Г енератор -> генератор одиночных импульсов, т.е. мы наблюдаем сигналы с малой длительностью и большой амплит (т.е. с большой скважностью). Хотелось бы использовать меньшие коэфф. развертки, но уменьшать некуда, – условие кратности изображения (Тс – расстояние между двумя импульсами на рисунке).

Когда мы хотим удобно наблюдать сигналы с большой скважностью, то мы рисуем кадр развертки только когда есть сигнал на входе. Не будет яркой нулевой линии. Сигнал м.б. непериодический в этом случае, т.к. когда нет сигнала, кадр не рисуется. Это ждущий режим, он используется для сигналов с большой скважностью и непериодичностью

4 ) Круговая развертка

На пластины Х и У подаются одновременно синусоидные сигналы. Сигнал подается на модулятор трубки. Момент наличия сигнала фикс. темной точкой.

X = sin (wt,) Y = cos (wt) - фазовый сдвиг 90

Режимы работы генератора: в автоматическом - генерирует пилообразное напряжений заданной длительности, в ждущем режиме - “ожидает” прихода входного сигнала, и с его появлением запускается. Этот режим бывает необходим при исследовании сигналов появляющихся случайно, либо при исследовании параметров импульса, когда его передний фронт должен быть в начале развертки. В автоматическом режиме работы случайный сигнал может появиться в любом месте развертки, что усложняет его наблюдение. Удобства ждущего режима сможно оценить во время импульсных измерений.

Такой режим работы осциллографа бывает нужен, например, при исследовании частотных и фазовых соотношений гармонических колебаний так называемым методом фигур Лиссажу, когда одни колебания подают на вход Y осциллографа, а другие - на вход X.

Однократный режим- когда на вход генер подается один импульс.

Синхронизация – навязывание генератору определенной частоты

Нужно “засинхронизировать” генератор т.е. обеспечить такой режим работы, при котором начало развертки будет совпадать с началом появления периодического сигнала (скажем синусоидального). Причем синхронизировать генератор можно как от внутреннего сигнала (он берется с усилителя вертикального отклонения), так и от внешнего, подаваемого на гнезда «ВXОД СИНXР»

Обеспеч неподвижн изображ и запуск развертки.

Из сигнала произв формы делаем одиночный импульс. Сигнал подается на компоратор и сравнивается с пост напряж. У устр-ва синхр запуска есть разн режимы запуска при разн сигналах.

1. полож и отриц синх-полярность синхр

2. внутр синхр – от самого сигнала

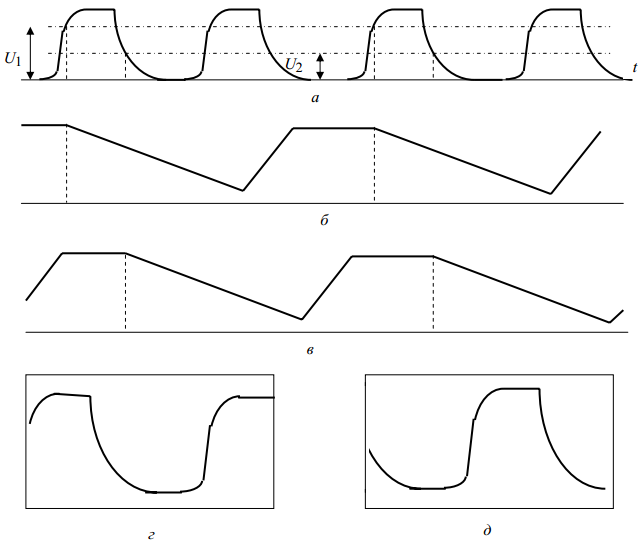

З апуск генератора развертки может осуществляться как по положительному перепаду уровня сигнала (+), так и по отрицательному (–). Момент запуска развертки привязывается к определенному уровню сигнала. На рис. 2.3 представлены временные диаграммы исследуемого сигнала (а), напряжение генератора развертки в режиме внутренней синхронизации при запуске по положительному перепаду (+) от уровня U1 (б), напряжение генератора развертки при запуске по отрицательному перепаду (–) от уровня U2 (в), а также вид соответствующих осциллограмм на экране осциллографа (г) и (д).
