12.1| Параметры измеряемых напряжений. 12.2| Классификация вольтметров. 12.3| Их параметры и структурные схемы. 12.4|Вольтметры постоянного тока.
12.1| Измерители напряжения являются самой многочисленной группой среди средств измерения, применяемых в радиоэлектронике.
Измеряют
ЗНАЧЕНИЕ(!) напряжения. Значение:
1.мгновенное
значение U(t)(не
измеряют вольтметрами), 2.среднее
значение(
),
это знач измер
вольтметром пост тока
3.средне
квадратическое(корень из Uср,
вольтметром перем тока) 4.амплитудно
пиковое(maxU(t));
принято выводить коэффициент амплитуды
КА=Um/U,
и коэф. Формы: КФ=
U
/Uср.в
– отличие по форме(импульсными
вольтметрами) 5.средне
выпрямленное (
);Вольтметры
градуируются в соответствии с измеряемым
значением напр. Фишка коэффициентов в
том что можно измерять одно а при помощи
них показывать другое значение.

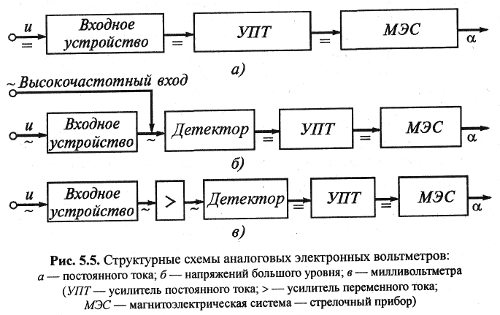

12.2| Могут быть: Электромеханич/ Электронные(Аналоговый, Цифровые, Электрон амперм с преобразов ток-напряжение(бесконтактное измер тока)
Еще могут быть многопредельные\многофункциональные (и пост, и перем ток, мб и амперметр, и вольтметр, так как основаны на законе Ома)
по использованию: В1 — образцовые вольтметры и установки для калибровки. В2 — вольтметры постоянного тока (измеряют средн знач)В — комбинированные (высокая чувствительность и R от 1 до 1000 МОм)В3 — вотметры переем тока, измер среднеквадр знач В4 — импульсные вольтметры (амплитудные значения) В5 — фазочувствит вольтметр. Измер модуль и фазуюВ6 — ВЧ вольтметр с узкополосной селекцией входного сигнала (селективные вольтметры), высокая чувствительность В7 — комбинированные приборы на основе широкополосного амплитудного детектора sin сигналов В8 — измеряет отношение двух напряжений В9 — измерительный преобразователь без отсчетного устройства.
по измер значению: вол-ры средневыпр, среднекв, среднего, амплитудного значения
1
2.3|параметры:1.
вид измеряемого значения (Uср.в., Uср,
U)2. пределы измерения (как они разбиты
на поддиапазоны, обычно по 10 дб ≈ в 3,16
раз, бывает сразу две шкалы –дБ и
обычная)3.входной импеданс (степень
влияния вольтметра на измеряемую
величину) Rвх, Zвх (или Cвх) (импеданс –
только для гарм сигн, для остальных
просто Rвх)4.
частотный диапазон (рабочая полоса):
низкочастотные, высокочастотные,
сверхвысокочастотные, широкополосные
вольтметры 5. Метрологические
параметры(класс точности, предел
погрешности измерения U (в виде формулы,
таблицы или графика))6. Помехоустойчивость.
поперечные помехи — помехи нормального
вида, попадающие на вход вольтметра (на
обе клеммы)
продольные
помехи — помехи общего вида, возникают
между корпусами и попадают на вход
вольтметра через R утечки. Общий провод
вольтметра не соединен с его корпусом
(экраном)Важно хорошим о
бразом
соединить корпуса (экраны) вольтметра
и схемы, провода должны быть короткими,
экранированными, с низким R.

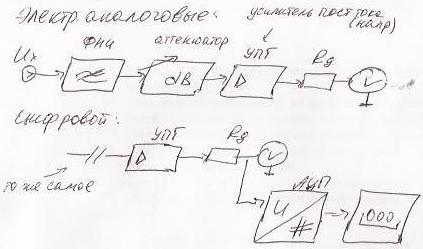

Схема вольтметра:
Если добавить Rд (Rд>Zвх в 10-100 раз), то уменьш чувствительность и уменьш вредное влияние соединительного кабеля.
1
2.4|Вольтметры
пост напр (например аналоговые эл-механич,
электронные аналоговые). На выходе может
быть ОУ, главная задача усилить постоянный
ток.
Электрон вольтметры постоянного тока измеряют постоянное напряжение. Обеспечены большим входным сопротивлением и чувствительностью за счет усилителя постоянного тока. Иногда делается усиление на переменном токе. Аналоговые вольтметры встречаются редко, т.к. сейчас все задачи решают цифровые.
П
римеры
УПТ: операционный усилитель (коэф
передачи не зависит от свойств электронной
схемы, Uвых/Uвх=1/β,
где β=R1/(R1+R2)
- коэф передачи).
