Задача №28

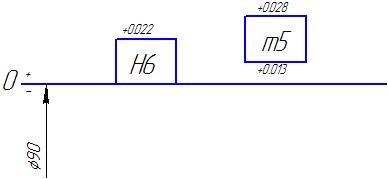

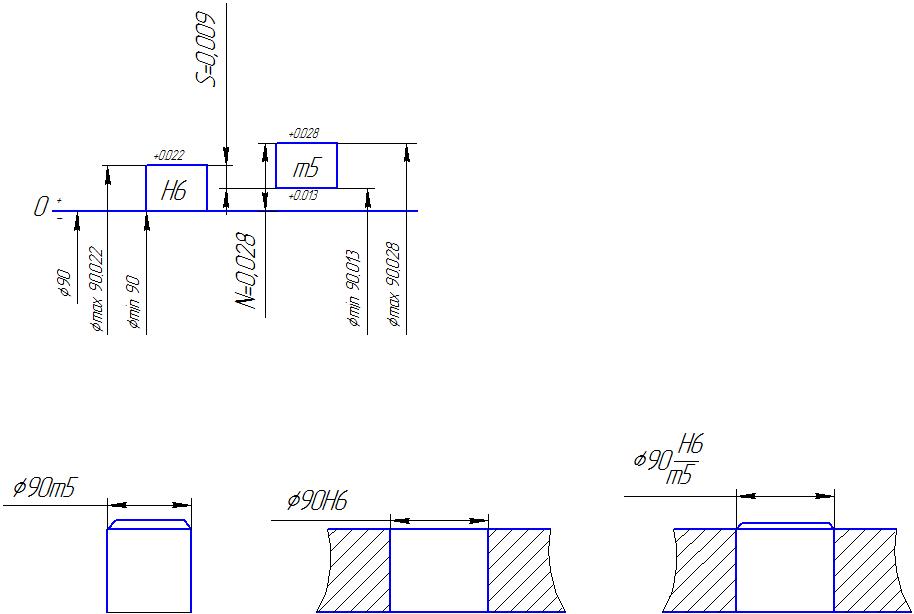

Для соединения Ø90 определить предельные размеры отверстия и вала, допуски отверстия, вала и посадки, зазоры, натяги.Определить среднее квадратичное отклонение натяга, предел интегрирования.Определить вероятность натягов, зазоров, процент натягов, зазоров.По полученым данным у выбранном масштабе построить схему расположения полей допусков. Выполнить эскизы вала, втулки и соединения.Проставить на них размеры и отклонения цыфровым способом.

Ø90

Система посадки – отверстие;

Тип посадки – переходная.

Ø90 ES = +0,022 мм; EI = 0 мм.

Ø90 es = +0,028 мм; ei = +0,013 мм.

Определить предельные геометрические размеры отверстия и вала:

D_max = D_n+(± ES) = 90+(+0,022) = 90,022 мм;

D_min = D_n+(±EI) = 90 мм;

d_max = d_n+(±es) = 90+(+0,028) = 90,028мм;

d_min = d_n+(±ei) = 90+(+0,013) = 90,013мм.

Определить допуск отверстия и вала:

T_D = D_max - D_min = 90,022 -90 = 0,022 мм;

T_d = d_max - d_min = 90,028 – 90,013 = 0,015мм.

Определить допуск посадки:

T_NS = T_D + T_d = 0,022+0,013 = 0,035 мм.

Определить натяг, зазор:

N = d_max - D_min = 90,028 – 90 = 0,028 мм.

S = D_max - d_min = 90,022 – 90,013 = 0,009 мм.

Определяем средний натяг:

Определим среднее квадратическое отклонение:

Определим придел интегрирования при N_i = 0:

Определим функцию Ф_(z) по таблице

Ф_(z) = 0,4821

Определим вероятность натягов:

z>0

Определим процент натягов:

Определить вероятность зазоров:

z>0

Определяем процент зазора:

Проверка

Задача №30

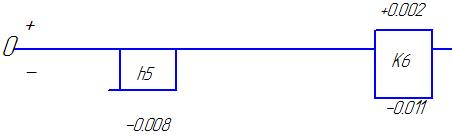

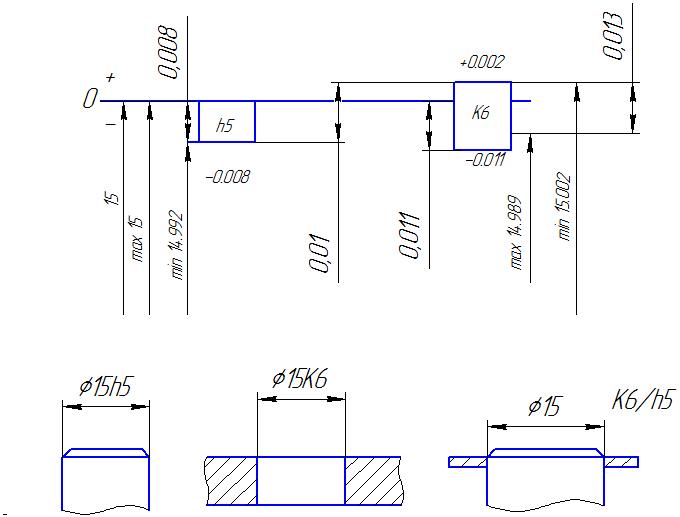

Для соединения определить граничное отклонение, размеры отверстия и вала допуски отверстия вала и посадки, зазоры, натяги. Определить среднее квадратическое отклонения натяга, предельное интегрирование. Определение вероятность натягов зазоров, процент натягов зазоров. По полученным данным в выбранном масштабе построить схему расположения полей допусков. Выполнить эскизы вала, втулки и соединения. Проставить на них размеры и отклонения

( Комбинированным способом).

Решения :

Тип посадки – переходная

Система посадки - вала

Определить предельные геометрические размеры отверстия и вала:

=15+(+0.002)=15.002мм

=15+(-0.011)=14.989мм

=15мм

=15+(-0.008)=14.992 мм

Определить допуск отверстия и вала:

мм

мм

Определить допуск посадки:

мм

Определить натяг и зазоры :

м

мм

Определим средний натяг:

Определить среднее квадратичное отклонение:

=0.0024422

Определить предел интегрирования при

Определим функцию Ф(z)=0.0948

Определим вероятность натягов:

Определим процент натягов

Определим вероятность зазоров:

Определим процент зазоров:

Проверим:
