Задача № 18

Для соединения определить: предельные отклонения, размеры отверстия и вала; допуски отверстия, вала и посадки; натяги. Определить среднее квадратичное отклонение натяга, предел интегрирования. Определить вероятность натягов (зазоров), процент натягов (зазоров). По полученным данным в выбранном масштабе построить схему расположения полей допусков. Выполнить эскизы вала, втулки и соединения, проставить на них размеры и отклонения цифровым способом.

Система посадки – вала; тип посадки – переходная.

ES = + 0,048

EI = - 0,048

es = 0

ei = - 0,063

  1. Определим предельные геометрические размеры отверстия и вала:

  1. Определим допуски отверстия и вала:

  1. Определим допуск посадки:

  1. Определим натяг, зазор:

  1. Определим средний натяг:

  1. Определим среднее квадратичное отклонение:

  1. Определим предел интегрирования при

  1. Определим функцию по таблице:

  1. Определим вероятность натягов:

при

  1. Определим процент натягов:

  1. Определим вероятность зазоров:

  1. при

  1. Определим процент зазоров:

  1. Проверка:

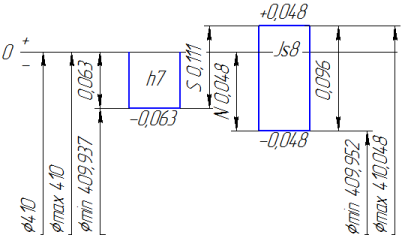

  1. По полученным данным в выбранном масштабе построим схему расположения полей допусков:

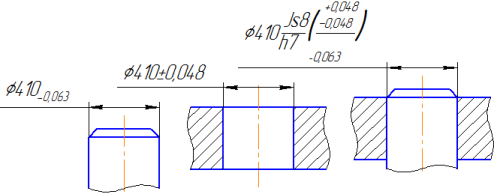

  1. В ыполним эскиз вала, втулки и в сборе, нанесём размеры и отклонения:

Задача №21

Для соединения Ø390 определить предельные размеры отверстия и вала, допуски отверстия, вала и посадки, зазоры, натяги.Определить среднее квадратичное отклонение натяга, предел интегрирования.Определить вероятность натягов, зазоров, процент натягов, зазоров.По полученым данным у выбранном масштабе построить схему расположения полей допусков. Выполнить эскизы вала, втулки и соединения.Проставить на них размеры и отклонения цыфровым способом.

Ø390

Система посадки – отверстие;

Тип посадки – переходная.

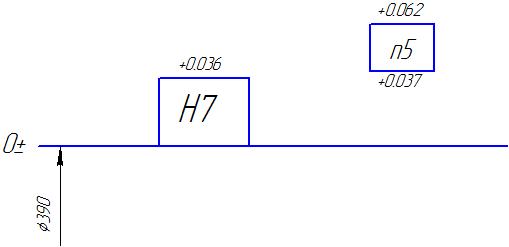

Ø390 ES = +0,036 мм; EI = 0 мм.

Ø390 es = +0,062 мм; ei = +0,037 мм.

Определить предельные геометрические размеры отверстия и вала:

Dmax = Dn+(± ES) = 390+(+0,036) = 390.036 мм;

Dmin = Dn+(±EI) = 390 мм;

dmax = dn+(±es) = 390+(+0,062) = 390.062мм;

dmin = dn+(±ei) = 390+(+0,037) = 390.037мм.

Определить допуск отверстия и вала:

TD = Dmax - Dmin = 390.036 -390 = 0.036 мм;

Td = dmax - dmin = 390.062 – 390.037 = 0,025мм.

Определить допуск посадки:

TNS = TD + Td = 0,036+0,025 = 0,061 мм.

Определить натяг, зазор:

Nmax = dmax - Dmin = 390.062 – 390 = 0,062 мм.

Nmin = Dmax - dmin = 390.037– 390.036 = 0,001 мм.

Определяем средний натяг:

Определим среднее квадратическое отклонение:

Определим придел интегрирования при Ni = 0:

Определим функцию Ф(z) по таблице

Ф(z) = 0,49997

Определим вероятность натягов:

z>0

Определим процент натягов:

Определить вероятность зазоров:

z>0

Определяем процент зазора:

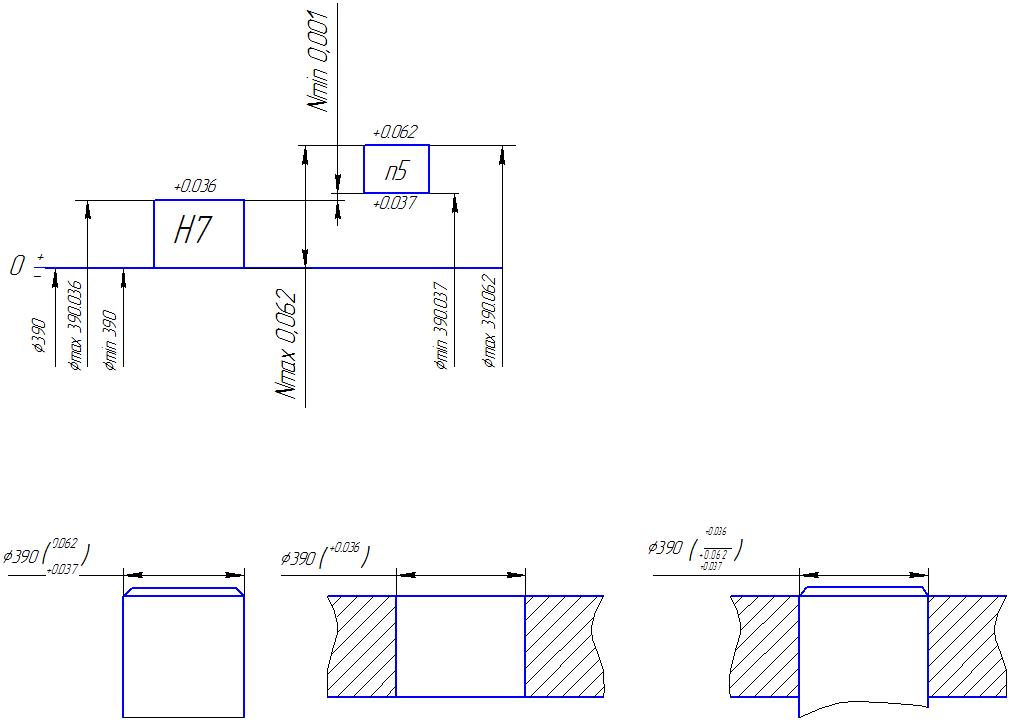

Проверка
