Задача № 10

Для соединения определить: предельные отклонения, размеры отверстия и вала; допуски отверстия, вала и посадки; натяги. По полученным данным в выбранном масштабе построить схему расположения полей допусков. Выполнить эскизы вала, втулки и соединения, проставить на них размеры и отклонения комбинированным способом.

Система посадки – вала; тип посадки – с натягом.

ES = - 0,209

EI = - 0,272

es = 0

ei = - 0,040

1. Определим предельные геометрические размеры отверстия и вала:

2. Определим допуски отверстия и вала:

3. Определим допуск посадки:

4. Определим максимальный и минимальный натяг:

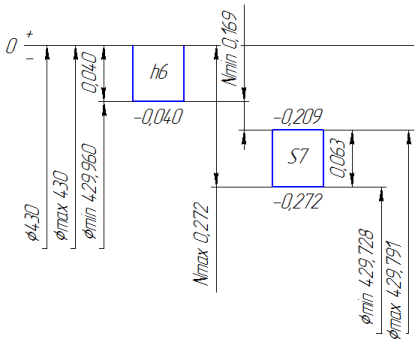

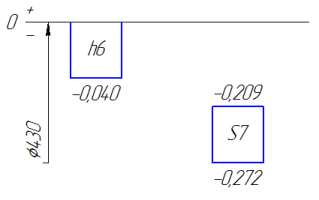

5. По полученным данным в выбранном масштабе построим схему расположения полей допусков:

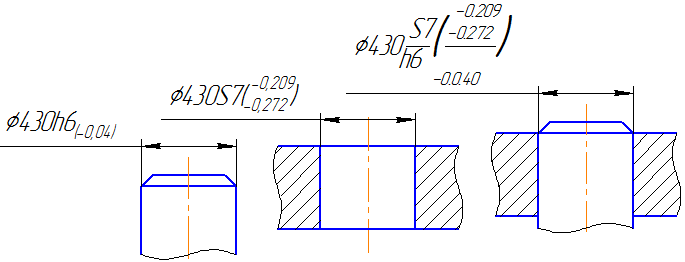

6. Выполним эскиз вала, втулки и в сборе, нанесём размеры и отклонения:

Задача № 12

Для соединения определить: предельные отклонения, размеры отверстия и вала; допуски отверстия, вала и посадки; натяги. По полученным данным в выбранном масштабе построить схему расположения полей допусков. Выполнить эскизы вала, втулки и соединения, проставить на них размеры и отклонения условным способом.

Система посадки – вала; тип посадки – с натягом.

ES = - 0,258

EI = - 0,330

es = 0

ei = - 0,046

1. Определим предельные геометрические размеры отверстия и вала:

2. Определим допуски отверстия и вала:

3. Определим допуск посадки:

4. Определим максимальный и минимальный натяг:

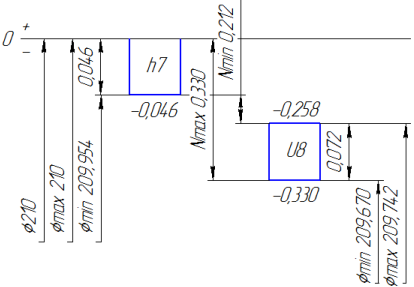

5. По полученным данным в выбранном масштабе построим схему расположения полей допусков:

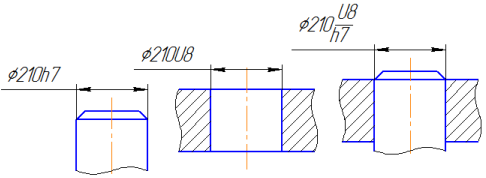

6. В ыполним эскиз вала, втулки и в сборе, нанесём размеры и отклонения:

Задача № 13

Для соединения определить: предельные отклонения, размеры отверстия и вала; допуски отверстия, вала и посадки; натяги. Определить среднее квадратичное отклонение натяга, предел интегрирования. Определить вероятность натягов (зазоров), процент натягов (зазоров). По полученным данным в выбранном масштабе построить схему расположения полей допусков. Выполнить эскизы вала, втулки и соединения, проставить на них размеры и отклонения комбинированным способом.

Система посадки – отверстия; тип посадки – переходная.

ES = + 0,022

EI = 0

es = + 0,0075

ei = - 0,0075

1. Определим предельные геометрические размеры отверстия и вала:

2. Определим допуски отверстия и вала:

3. Определим допуск посадки:

4. Определим натяг, зазор:

5. Определим средний натяг:

6. Определим среднее квадратичное отклонение:

7. Определим предел интегрирования при

8. Определим функцию по таблице:

9. Определим вероятность натягов:

при

10. Определим процент натягов:

11. Определим вероятность зазоров:

12. при

13. Определим процент зазоров:

14. Проверка:

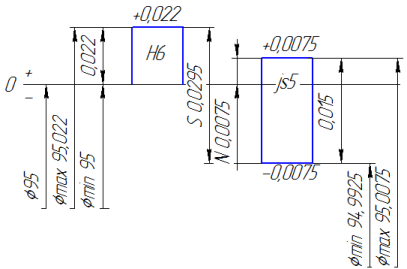

15. П о полученным данным в выбранном масштабе построим схему расположения полей допусков:

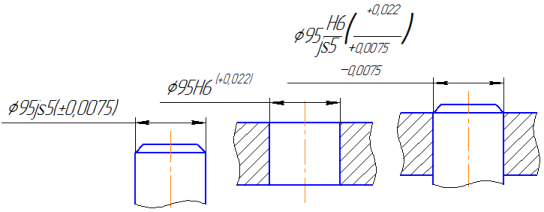

16. Выполним эскиз вала, втулки и в сборе, нанесём размеры и отклонения:
