Задача №1

Для соединения Ø150 определить предельные отклонения размеров отверстия и вала, допуски отверстия, вала и посадки, зазоры. По полученным данным в выбранном масштабе построить схему расположения полей допусков.Выполнить эскиз вала, втулки и соединения. Поставить на них размеры и отклонения; комбинированым способом.

Ø150

Система посадки – отверстие;

Вид посадки – с зазором.

Ø150 ES = +0,250 мм; EI = 0 мм.

Ø150 es = -0,520 мм; ei = -0,770 мм.

Определить предельные геометрические размеры отверстия и вала:

D_max = D_n+(± ES) = 150+(+0,250) = 150,250 мм;

D_min = D_n+(±EI) = 150 мм;

d_max = d_n+(±es) = 150+(-0,520) = 149,480мм;

d_min = d_n+(±ei) = 150+(-0,770) = 149,230мм.

Определить допуск отверстия и вала:

T_D = D_max - D_min = 150,250 -150 = 0,250 мм;

T_d = d_max - d_min = 149,480 – 149,230 = 0,250мм.

Определить допуск посадки:

T_S = T_D + T_d = 0,250+0,250 = 0,500 мм.

Определить максимальный и минимальный зазор:

S_max = D_max - d_min = 150,250 – 149,230 = 1,020 мм;

S_min = D_min - d_max = 150 – 149,480 = 0,520 мм.

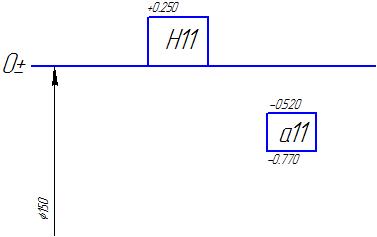

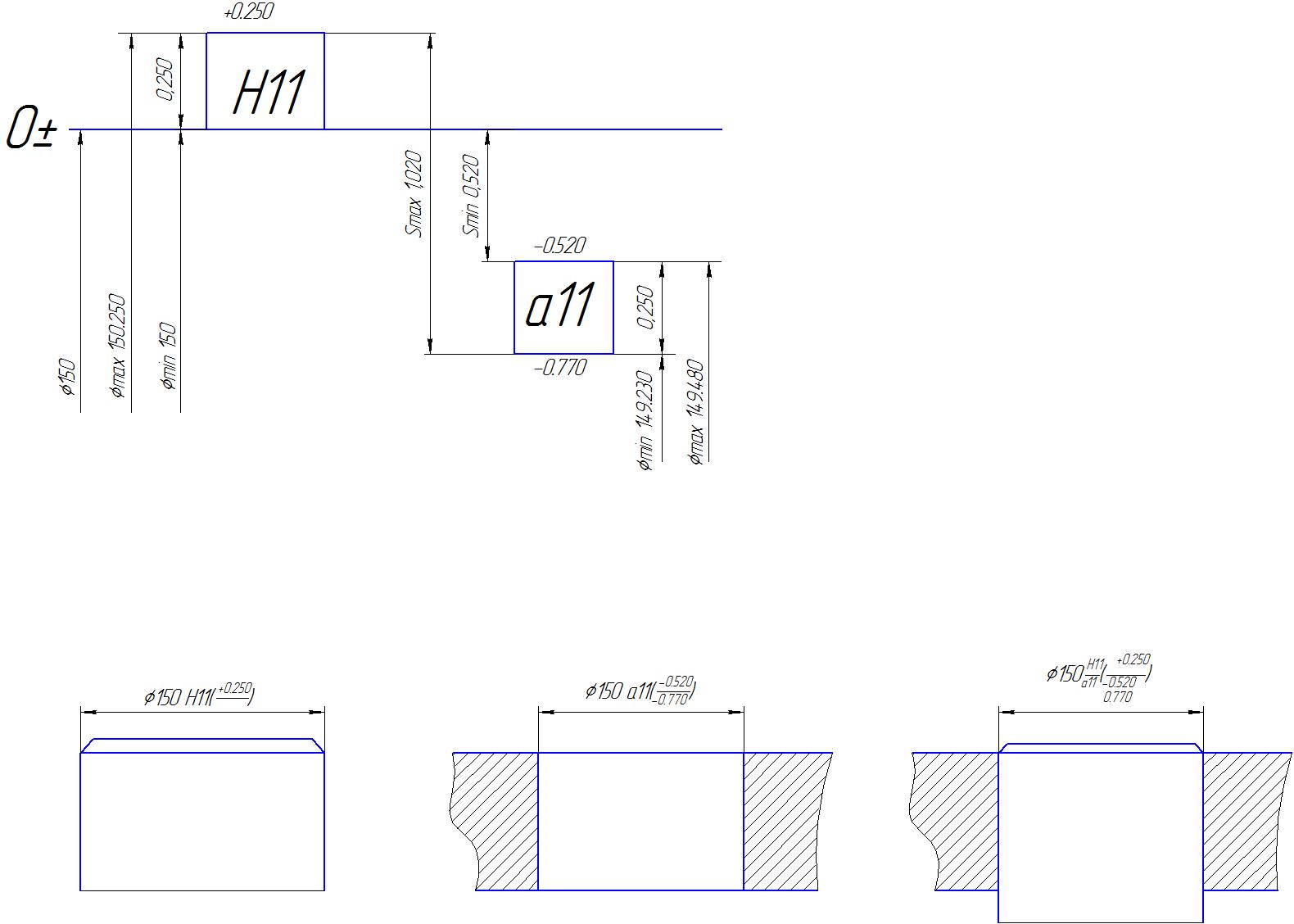

По полученным данным в выбранном масштабе построить схему расположения полей допусков.

Задача №2

Для зєднання визначити: граничні відхилення розміру отвору і вала, допуски отвору, вала і посадки, зазори. За отриманими даними в вибраному масштабі побудувати схему розміщення полів допусків. Виконати ескіз вала, втулки і зєднання. Поставити на них розміри і відхилення цифровим способом.

Для система посадки - отвору.

Вид посадки - з зазором.

Визначити граничні геометричні розміри отвору і вала

Визначити допуск отвору і вала

Визначити допуск посадки

Визначити максимальний і мінімальний зазори

За отриманими даними в вибраному масштабі побудувати схему розміщення полів допусків.

Задача №3

Для зєднання визначити граничні відхилення розміру отвору і вала, допуски отвору, вала і посадки, зазори. За отриманими даними в вибраному масштабі побудувати схему розміщення полів допусків. Виконати ескіз вала, втулки і зєднання. Поставити на них розміри і відхилення цифровим способом.

Для система посадки - отвору.

Вид посадки - з зазором.

Визначити граничні геометричні розміри отвору і вала

Визначити допуск отвору і вала

Визначити допуск посадки

Визначити максимальний і мінімальний зазори

За отриманими даними в вибраному масштабі побудувати схему розміщення полів допусків.

Задача №4

Для зєднання визначити граничні відхилення розміру отвору і вала, допуски отвору, вала і посадки, зазори. За отриманими даними в вибраному масштабі побудувати схему розміщення полів допусків. Виконати ескіз вала, втулки і зєднання. Поставити на них розміри і відхилення комбінованим способом.

Для система посадки - отвору.

Вид посадки - з зазором.

Визначити граничні геометричні розміри отвору і вала

Визначити допуск отвору і вала

Визначити допуск посадки

Визначити максимальний і мінімальний зазори

За отриманими даними в вибраному масштабі побудувати схему розміщення полів допусків.

Задача № 5

Для соединения Ø 75 определить: граничные отклонения размера отверстия и вала , допуски отверстия , вала и посадки, зазоры . По полученным данным в выбранном масштабе построить схему расположения полей допусков. Выполнить эскиз вала , втулки и соединения , проставить на них размеры и отклонения цифровым способом.

Решение

Ø 75

Cистема посадки – вала

Вид посадки - с зазором

Ø 75 - ES=+0.340

EI=+0.150

Ø 75 - es=0

ei=-0.190

Определить предельные геометрические размеры отверстия и вала:

Определить допуск отверстия и вала:

Определить допуск посадки:

Определить максимальные и минимальные зазоры:

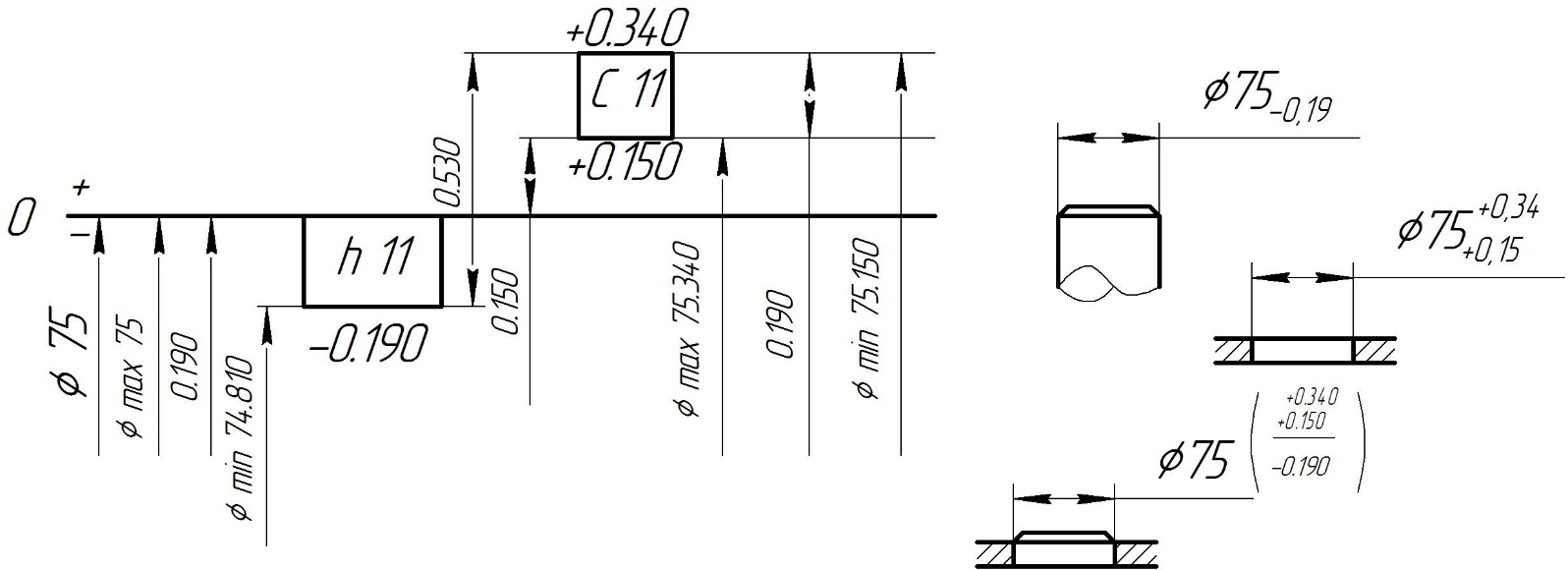

По полученным данным в выбранном масштабе построить схему расположения полей допусков:
