21) Выпрямители с умножением напряжения.
Умножители напряжения делятся на две группы:
-параллельного исполнения и последовательного
На их выходе получают напряжение в 2,4, n раз относительно входного напряжения. Они потребляют мощность от 0,001 до 0,01 мА и время их срабатывания от 50 до 0,1 нсек. Используется умножители напряжения кот. Могут иметь выходное напряжение до 2000В. В схемах они используются вместо трансформаторов и обладают по сравнению с ними ряда преимуществ.
Схема параллельного удвоителя напряжения
В
течении первой полуволны синусоидального
напряжения ток проходит через диод VD1
заряжает один из конденсаторов.
Конденсаторы соед. Таким образом что
они параллельно нагрузке по последовательно
соед. Относительно выводов схемы и при
их разрядке на нагрузке создается
удвоенная амплитуда напряжения. Для
нормальной работы умножителя необходимо
чтобы время разряда была значительно
больше периода переменного тока.
Схема последовательного удвоителя напряжения
Они
получили наиб. широкое распространение
т.к. имеют более стабильное напряжение
на выходе и не зависит от дрейфа входных
параметров. Во время 1-ой полуволны ток
проходит через VD1
и заряжает конденсатор C1
до амплитудного значения. Во время 2-ой
ток проходит через диод VD2
и заряжает конденсатор C2.
Одновременно с этм происходит разряд
емкости C1
что создает удвоенное напряжение на
выводах схемы.

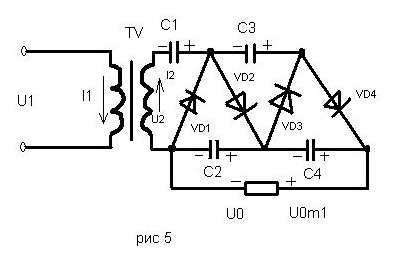

В интегральных микросхемах используются умножители в 4 и 8 раз. Они как правило выполняются на базе последоват. умножителей.
Учетверитесь интегральной микросхемы 299сх.
Высокая добротность
26) Счётчики
это устройства предназначенные для фиксирования числа поступивших на его вход сигналов (импульсов)
Классификация счётчиков:
По способу счёта (суммирующие, вычитающие, реверсивные).
По способу кодирования внутреннего состояния (двоичные, Джонсона, счётчики «1 из N»)
По степени синхронизации (синхронные, асинхронные)
Построение счётчиков основано на различных схемах и имеют межразрядовые связи. Основным эл-том схемы является триггер.
Различают два возможных режима работы счётчика:
1. Регистрация числа поступивших счётчику сигналов
2. Деление частоты
Для двоичного счётчика чтобы определить кол-во разрядов необходимо выполнить следующее соотношение:
2^n≥М
Где М-модуль счёта, n-кол-во разрядов
Модуль счёта – это такое значение (такое кол-во входных сигналов) при котором счётчик принимает нач. состояние (на входе все «нули»)

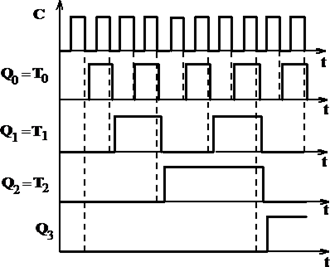

1. 000→001
2. 001→010
3. 010→011
4. 011→100
5. 100→101
6. 101→110
7. 110→111
8. 111→000
М=8

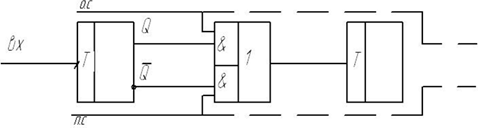

По архитектуре счётчики делятся на:
-параллельные

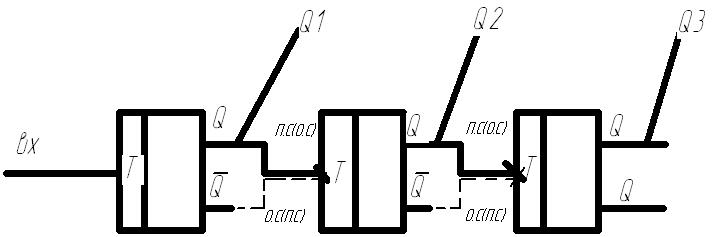

-последовательные (базовым элементом является Т-триггер)
Параллельный счётчик –в параллельном счётчике входной сигнал подаётся одновременно на все эл-ты разрядовых стр-р и в зависимости от схем управления этими стр-ми часть перекл. В новое сост. а часть остаётся в режиме управления. Такие счётчики чаще всего строятся по схеме JK –триггеров.
Если необходимо сформировать счётчики с небинарным модулем счёта, то для этого необходимо использовать триггерные структуры с управляемым сбросом.

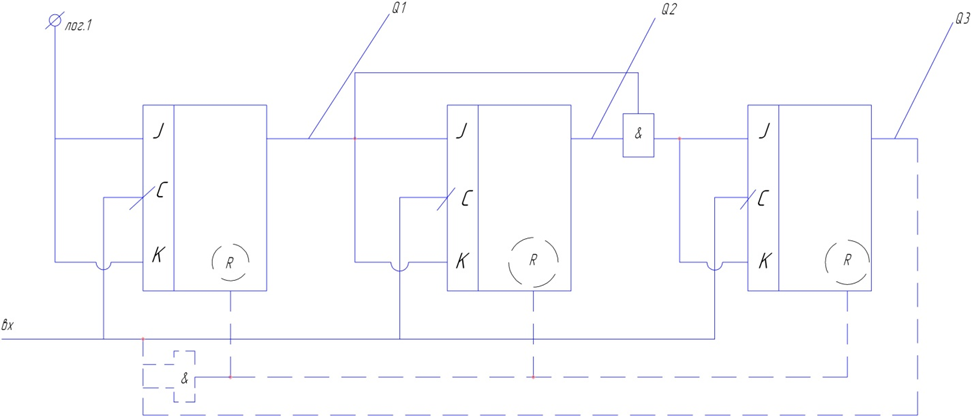

Счётчики с небинарным модулем счёта
1. 000→001
2. 001→010
3. 010→011
4. 011→100
5. 100→000
М=5
