13.Внутренние опоры и элементы каркаса: колонны, балки, ригели, стойки

Одна из основных деталей здания. Балка - это горизонтальная несущая конструкция здания или сооружения. Обычно имеет две точки опоры. К балкам и на балки крепятся остальные конструкции здания. В строительстве есть две разновидности балки.

Разрезная балка - это балка имеющая две опоры и перекрывающая один пролет. А неразрезная балка - это та балка, которая имеет несколько опор и перекрывающая несколько пролетов. От качества изготовления балки и ее установки, зависит прочность и устойчивость здания.

Колонна - вертикальная линейная конструкция, высота которой значительно превышает ее поперечное сечение. Колонна предназначенная для восприятия вертикальных (в меньшей степени – горизонтальных) нагрузок

Ригель - 1) горизонтальный элемент строительной конструкции (балка, прогон). В рамах ригель соединяет стойки, в каркасах – опоры, в крышах – стропила.

Ригель - 2) cплошной или решетчатый линейный несущий элемент прямоугольного, таврового, двутаврового или иного поперечного сечения. Используется в конструкциях зданий и сооружений. Как правило расположенный горизонтально, соединяет вертикальные элементы – стойки или колонны (ригель рамы); служит опорой прогонов или плит (ригель перекрытия). Выполняется из железобетона, стали, дерева

Стойка - столб, колонна и т.п., служащие опорой балкам, перекрытию и работающие на центральное и внецентренное сжатие.

14.Перекрытия, требования предъявляемые к ним. Деревянные перекрытия.

Перекрытие должно быть прочным, т.е. выдерживать действующие на него постоянные и временные нагрузки. Важным требованием, определяющим эксплуатационные качества перекрытия, является жесткость. Если жесткость перекрытия недостаточна, то под влиянием нагрузок оно дает значительные прогибы, что вызывает появление трещин. Теплозащитные требования предъявляют к чердачным и надподвальным перекрытиям отапливаемых зданий, а также междуэтажным перекрытиям, отделяющим отапливаемые помещения этажей от неотапливаемых. В зависимости от назначения помещений к перекрытиям могут предъявляться также специальные требования: водонепроницаемость (для перекрытий в санузлах, душевых, банях, прачечных), несгораемость (в пожароопасных помещениях), воздухонепроницаемость (при размещении в нижних этажах лабораторий, котельных и др.).

. В зависимости от конструктивного решения перекрытия бывают: балочные, в которых основной несущий элемент – балки, на которые укладывают настилы, накаты и другие элементы покрытия; плитные, состоящие из несущих плит или настилов, опирающихся на вертикальные несущие опоры здания или на ригели и прогоны; безбалочные, состоящие из плиты, связанной с вертикальной опорой несущей капителью.

Деревянное перекрытие начинают делать с укладки балок, пространство между которыми заполняют накатом в виде сплошного настила (из досок, пластин, горбыля) или щитов для укладки теплозвукоизоляционных материалов в виде плит и матов или глиняной смазки и засыпного утеплителя (гранулированный шлак, крошка диатомовая, перлит). По накату подшивают дрань и наносят штукатурку или прибивают остроганные доски толщиной 19...25 мм.

Балки изготавливают из окантованных бревен, брусьев или досок (на ребро), к которым гвоздями (длиной 125 мм, диаметром 4,5 мм) через 25...40 см прибивают черепные бруски сечением 4 х 5 см. Черепные бруски могут иметь стыки, если длина каждого бруска не менее 1,2 м. Подтеска черепных брусков недопустима. Для балок могут применяться доски толщиной не менее 80 мм. Обычная длина деревянных балок — 4...6,5 м, сечение определяется по расчету и указ

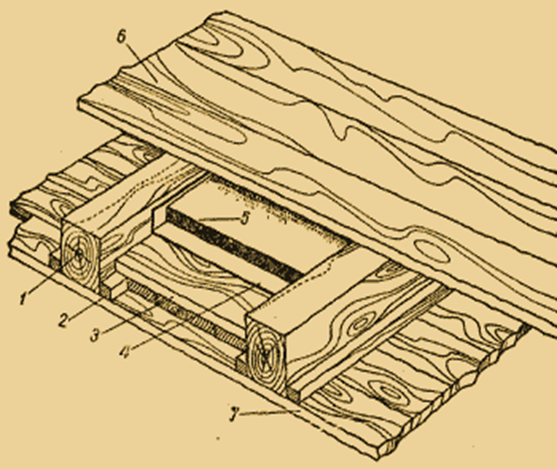

1 - балка

2 - черепные бруски

3 - щит наката

4 - пароизоляция (толь)

5 - утеплитель

6 - доски

7 - подшивка потолка
