3. Неселективная защита межподстанционной зоны тяговой сети переменного тока.

Применение неселективной защиты преследует ту же цель – сократить время протекания токов КЗ и избежать пережогов контактной сети.

Существует два варианта схем контактной сети, где можно применить неселективную защиту:

– схема с разъединителями на посту секционирования;

– обычная узловая схема с выключателями на посту секционирования.

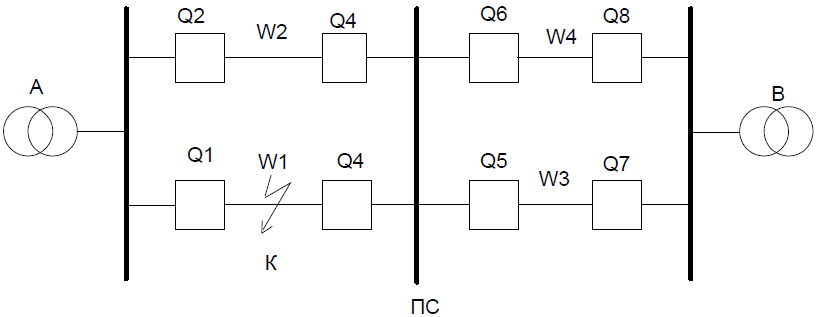

Наличие выключателей на ПС при применении неселективной защиты даёт существенные преимущества по многим показателям. Поэтому первый вариант (с разъединителями на ПС) здесь не рассматривается. За исходную схему возьмём обычную узловую схему без ППС (рис. 15.4).

Примечание: неселективная защита работает только при наличии АПВ на всех подстанционных выключателях.

Схема работы защиты (последовательность операций):

– при КЗ в точке К отключаются выключатели Q1, Q2, Q7, Q8;

– отключаются выключатель Q3, находящийся ближе к точке КЗ;

– производится АПВ выключателей Q1, Q2, Q7, Q8;

– выключатель Q1, включившись на КЗ, вновь отключается и остаётся в отключённом состоянии.

Защиты на выключателях тяговых подстанций и постов секционирования выполняются такими же, как и селективные, но без выдержки времени.

Билет №6

1. Мтз двухобмоточного понижающего трансформатора с комбинированным

пуском по напряжению и фильтром напряжения обратной последовательности.(метода)

2. Фильтры симметричных составляющих и их использование в схемах релейной защиты.

Для выделения из полных фазных токов и напряжений прямой, обратной и нулевой составляющих используются фильтры симметричных составляющих (прямой, обратной и нулевой).

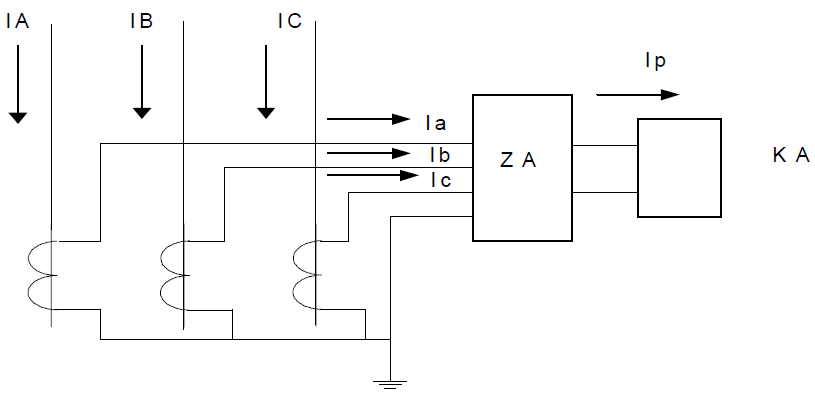

Рис. 3.4. Защита с фильтром симметричных составляющих

Через фильтр ZА симметричных составляющих тока подключают реле КАк трансформаторам тока. Ток в реле IР можно выразить через токи фаз илисоставляющие прямой (I1), обратной (I2) и нулевой (I0) последовательностей:

Ip = Ka · Ia + Kb · Ib + KcIc = K1I1+ K2I2 + K0I3,

где Ка, Кb, Кc, К1, К2, К0 – коэффициенты пропорциональности, зависящиеот свойств фильтра ZА.

Фильтры симметричных составляющих выполняются соединениемспециальным образом элементов с активными и реактивными сопротивлениями. Широкое распространение получили фильтры токов и напряженийнулевой последовательности, выполненные на трансформаторах тока и напряжения. Однако такой фильтр получил небольшое распространение из-за значительного тока небаланса, протекающего через реле в нормальномрежиме.

Бо̀льшее распространение получил фильтр нулевой последовательности в виде специального трансформатора нулевой последовательности(ТНП).

В качестве фильтра нулевой последовательности может служитьвторичная обмотка пятистержневого трансформатора напряжениятипа НТМИ-10, соединённая в разомкнутый треугольник.

Существуют способы выполнения фильтров напряжений нулевойи обратной и прямой последовательности с помощью сопротивлений иликонденсаторов (рис. 3.5, рис. 3.6). В схеме на рис. 3.6 сопротивления подбираются так, чтобы напряжение Umn на выходе было равно нулю, если

междуфазные напряжения не содержат составляющих обратной последовательности.

Если в этой схеме поменять местами резисторы и конденсаторы, тополучим фильтр напряжений прямой последовательности.

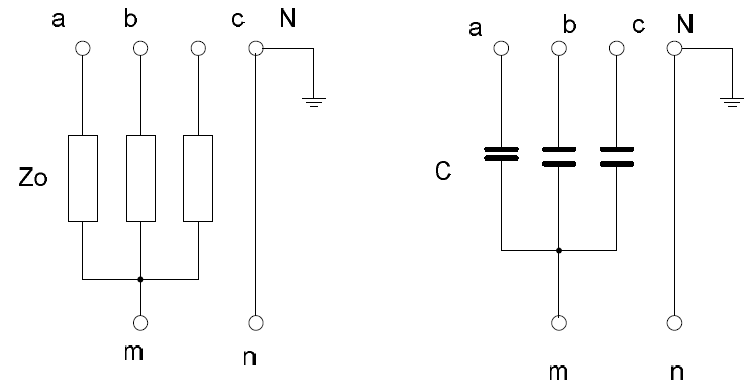

Рис. 3.5. Схемы фильтров нулевой последовательности

Схема фильтра напряжения обратной последовательности

3. Особенности выполнения дифференциальной защиты трансформаторов, вызванные наличием бросков тока намагничивания, неравенством токов вторичных обмоток ТТ, неодинаковостью схем соединения обмоток силовых трансформаторов. (метода)

Билет №7

1. Смешанная селективность, логическая селективность + временная селективность. Пример применения.(в тетради)

2. Защита со сравнением значений токов в контактных подвесках смежных путей.

Поперечная защита с взаимными связями, позволяет уменьшить общее время отключения КЗ.

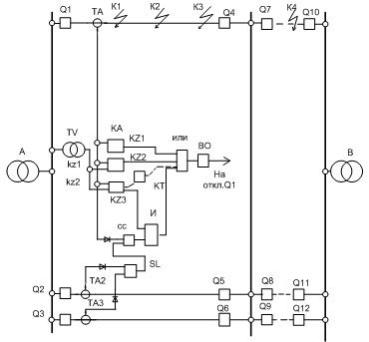

Цель выполнения такой защиты та же, что и защиты с телеблокировкой – уменьшить время срабатывания. Достигается это за счёт того, что вторая ступень дистанционной защиты выполняется без выдержки времени. Это стало возможным за счёт использования поперечных связей с применением максиселектора.

Как видно из приведённой схемы, такую защиту можно использовать на многопутных участках. В нашем случае рассматривается трёхпутный участок. Фидер контактной сети каждого из путей оснащается теми же защитами, что и одиночный фидер: ускоренной токовой отсечкой и двухступенчатой дистанционной защитой. Токовая отсечка (КА) и первая ступень дистанционной защиты без выдержки времени (KZ1) поперечных связей не имеют. Они действуют традиционным способом – через логический элемент «ИЛИ» на выходной орган (ВО). Эти защиты имеют собственное время срабатывания до 60 мс (три периода промышленной частоты). Зоны действия этих защит и ступеней те же: для токовой отсечки – ближайший участок фидера, а для первой ступени ДЗ – 85 % длины участка от ТП до ПС. Вторая ступень ДЗ (KZ2) также выдержки не имеет.
