3. Защита с телеблокировкой тяговой сети переменного тока.

При КЗ в конце зоны (в зоне защиты второй ступени) срабатываетмгновенная защита второго комплекта защит фидера, для которой данноеКЗ является близким, и посылает сигнал по каналам телемеханики на отключение выключателя на другом конце фидера. Если бы этого сигналане было, то защита на другом конце фидера срабатывала бы со временемвторой ступени (около 0,5 с). Процедура посылки сигнала происходитпримерно за 50 мс, что ускоряет отключение фидера с обеих сторон. Таким

образом, если без телеблокировки общее время срабатывания составляетоколо 0,4 с, то с телеблокировкой – около 0,16÷0,23 с, т. е. примерно в двараза ускоряется отключение зоны КЗ.На рис. 15.1 показаны продольные связи защит фидеров при телеблокировке для узловой схемы питания контактной сети.

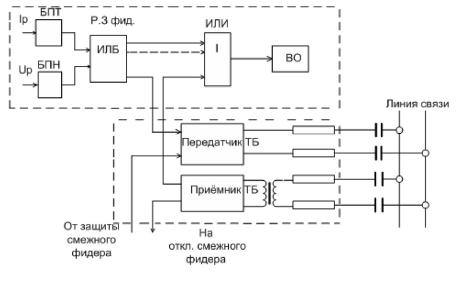

На рис. 15.1 стрелками показаны направления передачи сигналов телемеханики (телеблокировки). Сплошные (короткие) стрелки обозначаютработу телеблокировки при узловой схеме питания, длинные (сплошные) –при переводе узловой схемы в раздельную.Комплектами защиты оснащены все 8 выключателей, а каждый комплект защиты имеет свой приёмопередатчик. Участки между выключателями имеют телемеханическую связь, по которой передаются сигналыс одного конца линии на другой.На рис. 15.2 показана структурная схема защиты с телеблокировкой.

БПТ – блок преобразования тока; БПН – блок преобразования напряжения;

ИЛБ – блок измерительных и логических элементов;ВО – выходной орган защиты;

С1, С2, С3, С4 – конденсаторы связи приёмопередатчика. Защита с телеблокировкой – это эффективный и перспективный метод ускорения защиты, хотя традиционные линии связи являются слабымзвеном устройств телемеханики и требуют дальнейшего усовершенствования в отношении надёжности.

Билет №4

1. Электромеханические реле электромагнитного типа.(В методички)

Для построения электромагнитных реле используются следующиеэлектромеханические системы:

– с втягивающим якорем;

– с поворотным якорем;

– с поперечным движением якоря.

Действие таких реле основано на притяжении стального подвижногоякоря к электромагниту, по обмотке которого протекает ток Ip. При этомвозникает магнитный поток Ф, замыкающийся через магнитопровод 1,якорь, воздушный зазор b. Он создаёт электромагнитную силу Fэ, стремящуюся притянуть якорь реле к электромагниту, чему препятствует пружина (тормозное усилие Fт) и сила трения в осях: F = kФ²= k'I²р, где k и k′ – коэффициенты пропорциональности.

Реле можно разделить на следующие функциональные элементы.

Воспринимающий орган (вход) электромеханических реле выполненв виде катушки электромагнитного, индукционного, электродинамического, индукционно-динамического или магнитоэлектрического механизма.

Исполнительный орган (выход) выполняется в виде электрическихконтактов. У электронных реле входной сигнал подается на первичныекатушки (обмотки) магнитных сердечников с прямоугольной петлей гистерезиса, на полупроводниковые схемы сравнения электрических величинили на управляющие электроды активных полупроводниковых элементов(транзисторов, тиристоров, интегральных микросхем).

По назначению реле подразделяют на измерительные (основные)и логические (вспомогательные). Измерительные реле контролируют режим работы защищаемого объекта.По роду контролируемой величины их подразделяют на реле тока,напряжения, направления мощности, сопротивления и т. п.

По способу включения воспринимающего органа измерительныереле делят на первичные и вторичные.

По способу воздействия на объект управления различают релепрямого и косвенного действия.

По числу подведённых электрических величин различают реле,реагирующие:

– на одну электрическую величину – ток или напряжение (реле тока, реле напряжения);

– на две электрические величины – ток и напряжение или два напряжения, – сформированные из тока и напряжения сети (реле направления мощности, реле сопротивления);

– на три и более электрические величины, сформированные из токаи напряжения сети (трёхфазные реле мощности, реле сопротивлениясо сложными характеристиками и т. п.).

У каждого реле воспринимающий орган характеризуется номинальными током, напряжением, частотой и пределами регулирования уставкисрабатывания.

Максимальное реле срабатывает, если эта величинастанет больше определённого значения.Минимальное релесрабатывает, если А<Аср, и возвращается в исходное состояние при А >Авр.

Коэффициентом возвратаКв называется отношение параметра возврата к параметру срабатывания:

Кв = Авр/Аср.Для максимальных релеКв< 1, для минимальных реле Кв> 1.
