График зависимости скорости автомобиля от частоты вращения коленчатого вала двигателя.
Об/мин 8000
7000
6000
5000
4000
3000
2000
1000 |
|
|
|
|
|
|
|
|
|
|
|
52,869 |
|
86,515 |
|
132,99 |
|
171,289 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
20 40 60 80 100 120 140 160 км/ч |
||||||||
Узел спецзадания Тормозная система
Семейство данных автомобилей оборудовано двумя независимыми тормозными системами: рабочей и стояночной.
Первая обеспечивает торможение при движении автомобиля и имеет гидравлический привод, вторая затормаживает автомобиль на стоянке, имеет механический привод. Рабочая тормозная система оснащена двумя контурами, обеспечивающими независимый привод передних и задних колес. Оба контура приводятся в действие от одной педали, которая с помощью кронштейна, вместе с педалью сцепления, крепится к передку кузова.
В гидропривод помимо педали тормоза включены:
Главный тормозной цилиндр;
Вакуумный усилитель;
Бачек главного цилиндра;
Регулятор давления задних тормозов:
Тормозные механизмы передних и задних колес;
Т
рубопроводы;

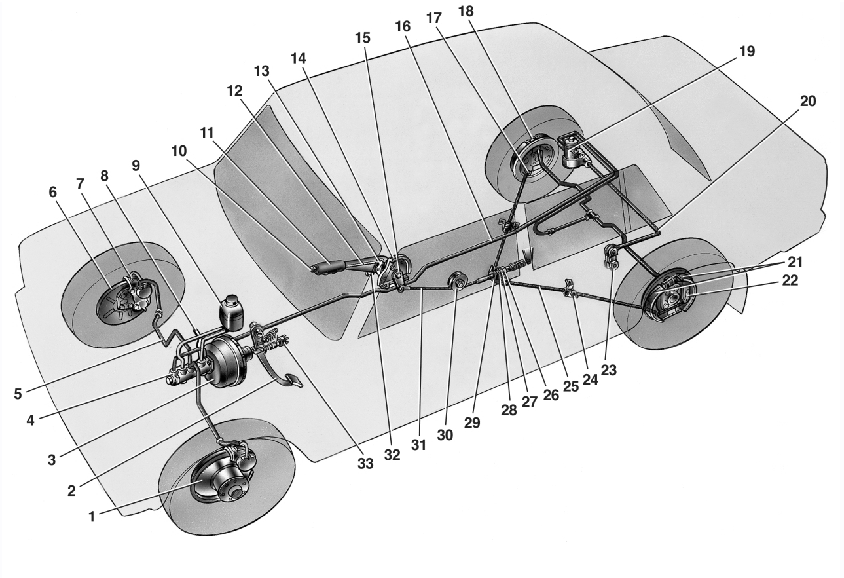

Рис. 3.1 Схема тормозной системы
Состоит:
Тормозной диск.
Педаль тормоза.
Вакуумный усилитель
Главный цилиндр гидропривода тормозов
Трубопровод контура привода передних тормозов
Защитный кожух переднего тормоза
Суппорт переднего тормоза
Вакуумный трубопровод
Бачек главного цилиндра
Кнопка рычага стояночного тормоза
Рычаг привода стояночного тормоза
Тяга защелки рычага
Защелка рычага
Кронштейн рычага привода стояночного тормоза
Возвратный рычаг
Трубопровод контура привода задних тормозов
Фланец заднего наконечника оболочки троса
Колесный цилиндр заднего тормоза
Регулятор давления задних тормозов
Рычаг привода регулятора
Колодки
Рычаг ручного привода колодок
Тяга рычага привода регулятора
Кронштейн крепления переднего наконечника оболочки троса
Задний трос
Контргайка
Регулировочная гайка
Втулка
Направляющая заднего троса
Направляющий ролик
Передний трос
Упор выключателя контрольной лампы стояночного тормоза
Выключатель стоп-сигнала
