17. Стыки панельных зданий: вертикальный, горизонтальный

Стыки между панелями наружных стен должны быть герметичными (т. е. иметь малую воздухопроницаемость и исклю­чать проникание дождевой воды во внутрь), не допускать образования конденсата в месте стыка (вследствие не­достаточных теплозащитных свойств), обладать достаточной прочностью.

Вертикальные стыки:

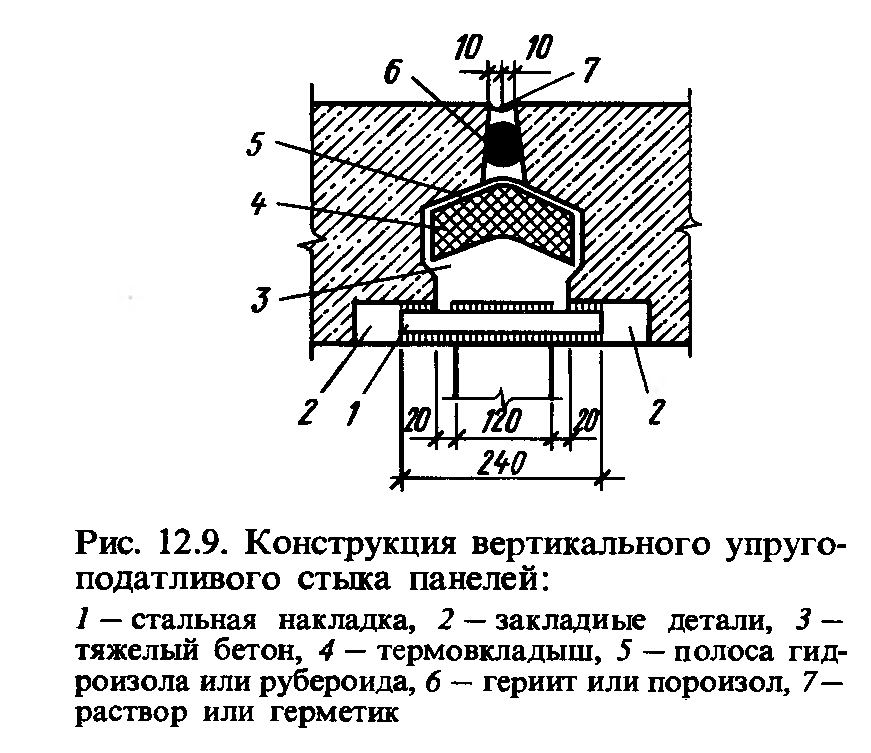

2. У пругоподатливые - панели соединяют­ся с помощью стальных связей, привари­ваемых к закладным деталям стыкуемых элементов. В паз, образуемый четвертя­ми, входит на глубину 50 мм стеновая панель внутренней поперечной стены. Со­единяют панели с помощью накладки из полосовой стали, привариваемой к за­кладным деталям панелей. Для гермети­зации стыка в его узкую щель заводят уплотнительный шнур гернита на клею или пороизола на мастике. С наружной стороны стык промазывают специальной мастикой — тиоколовым герметиком. Для изоляции от проникновения влаги с внутренней стороны стыка наклеивают на битумной мастике вертикальную по­лоску из одного слоя гидроизола или ру­бероида. Вертикальный колодец стыка заполняют тяжелым бетоном. Недостаток – подвержен коррозии.

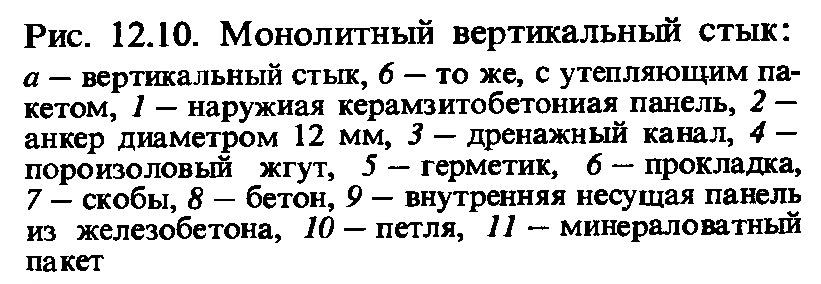

3. Ж есткий стык - Прочность соединения между стыкуемыми элемента­ми обеспечивается замоноличиванием со­единяющей стальной арматуры бетоном. На рис. показан монолитный стык однослойных стеновых панелей с пет­левыми выпусками арматуры, соеди­ненными скобами из круглой стали диа­метром 12 мм. Между замороличенной зоной стыка и герметизацией образована вертикальная воздушная полость, кото­рая служит дренажным каналом, отводя­щим попадающую внутрь шва воду с вы­пуском ее наружу на уровне цоколя.

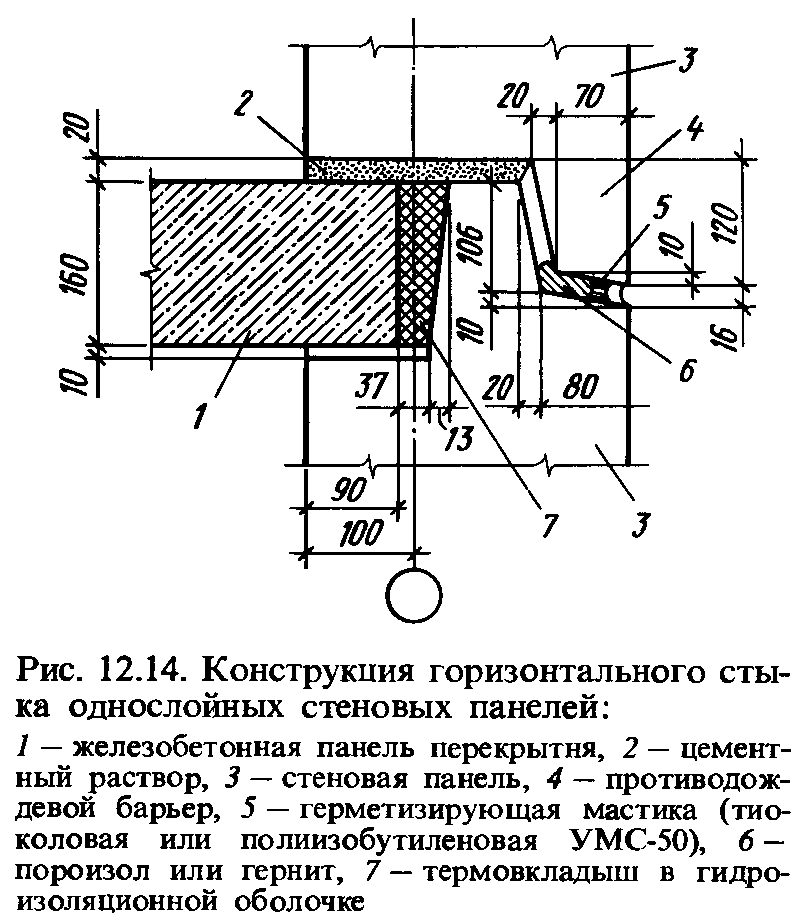

Г оризонтальный стык: Для устройства горизонтальных стыков верхнюю стеновую панель укладывают на нижнюю на цементном растворе. При этом через горизон­тальный шов, плотно заполненный рас­твором, дождевая вода может проникать главным образом вследствие капиллярно­го подсоса воды через раствор. В нем устраивают так называемый противодождевой барьер или зуб в виде гребня, идущего сверху вниз. На наклонной части раствор прерывают и создают воз­душный зазор, в пределах которого подъ­ем влаги по капиллярам прекращается.

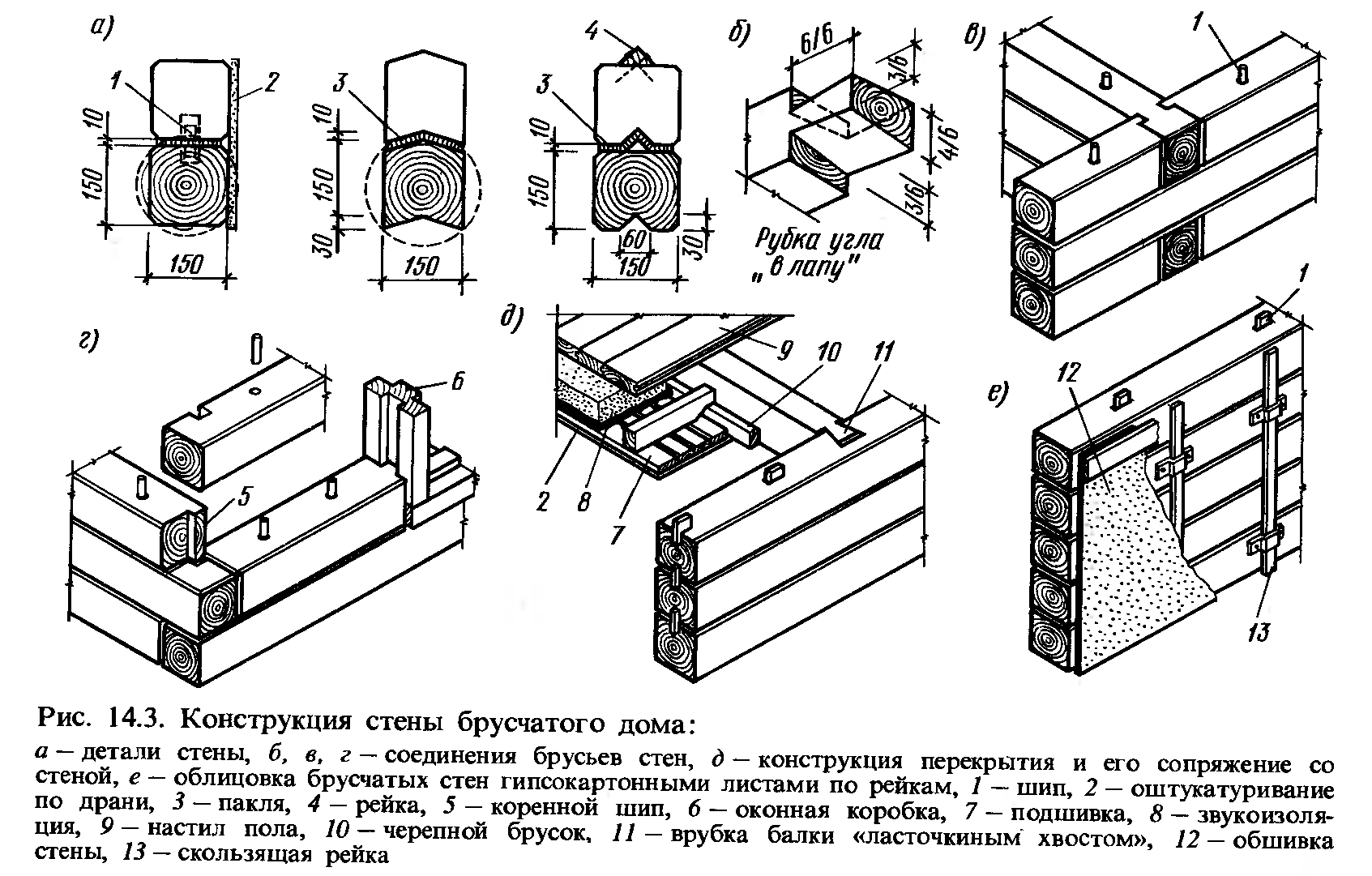

18. Деревянные стены. Их конструктивные решения.

19, 20. Устройство карнизов и проемов.

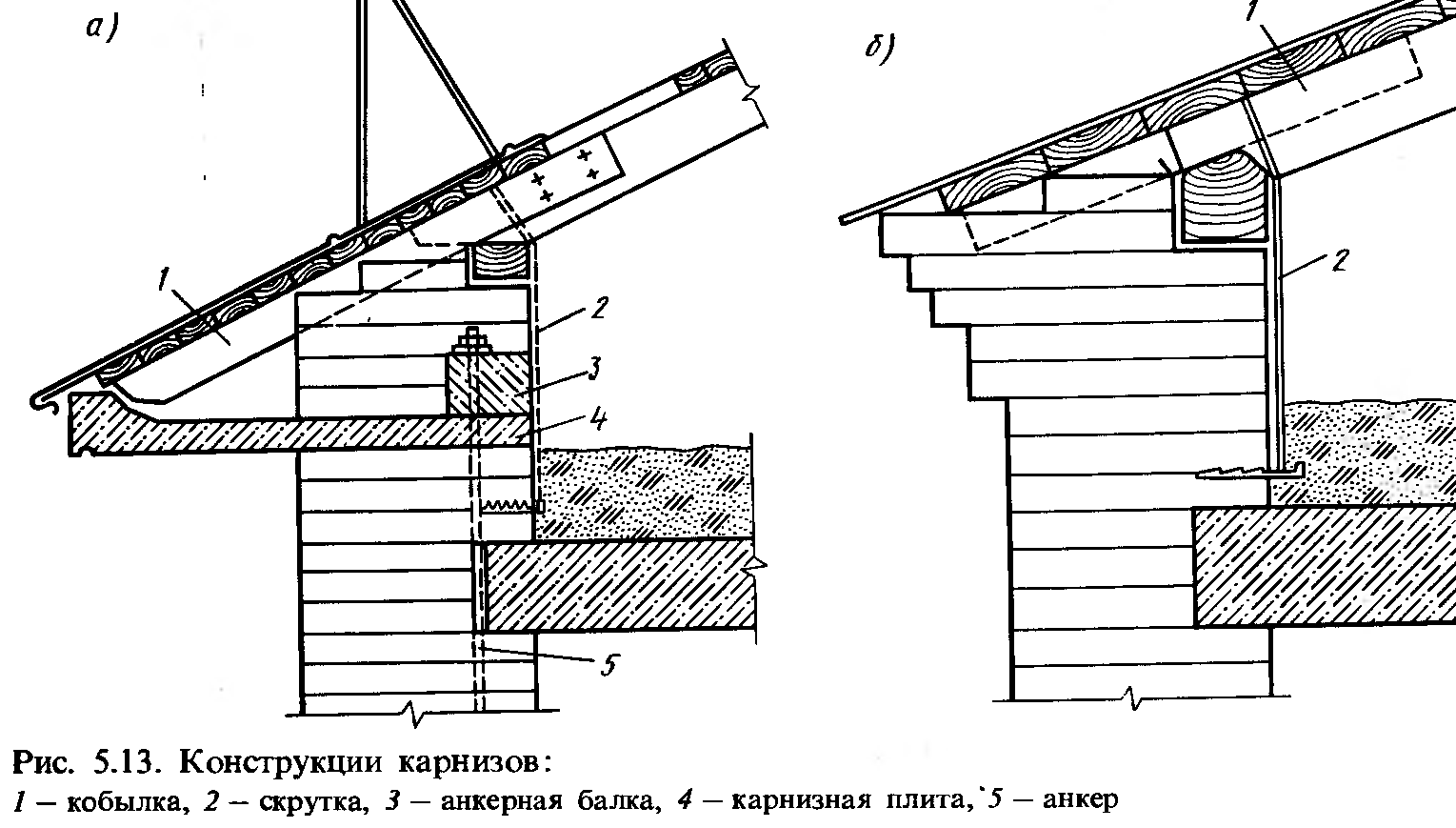

К арнизами называют горизонтальные профилированные выступы стены, пред­назначенные для отвода попадающих на ограждающие конструкции здания вод. В массовом строительстве ча­ще всего применяют сборные железобе­тонные карнизы из кон­сольных плит, укрепляемых в кладке бол­тами.

При небольших выступах карниза за поверхность стены (до 30 см) его устраи­вают путем постепенного выпуска не­скольких рядов кирпичей по 5..6 см каждый ряд. Промежу­точные карнизы, имеющие меньший вы­нос, устраивают обычно на уровне ме­ждуэтажных перекрытий. Иногда устраивают отдельные карнизы над про­емами окон и дверей — сандрики.

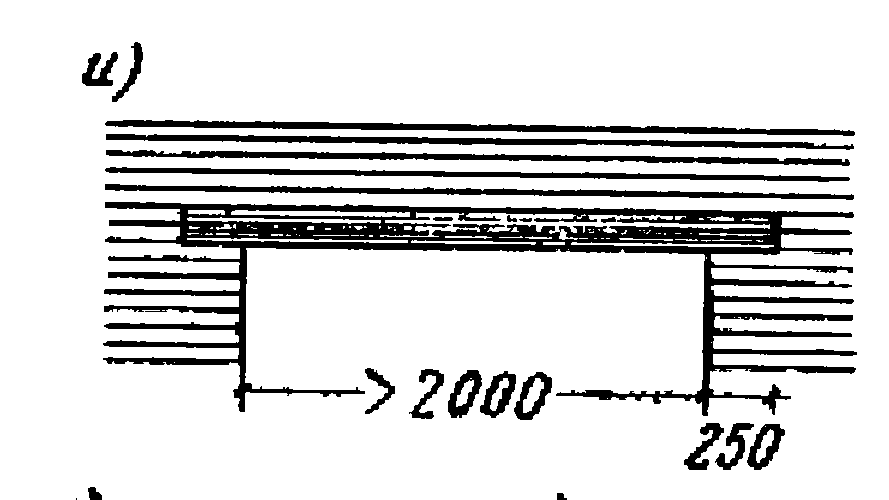

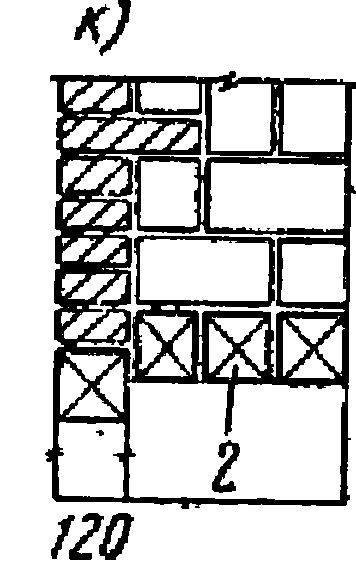

Б алочные перемычки, несущие нагрузку от балок или настилов перекрытий, применяют для перекрытия проемов в несущих стенах (рис. и, к). Балочные перемычки состоят из железобетонных балок сечением, кратным поперечному сечению трех или четырех рядов кирпича, 120X220 или 120X300 мм. Балочные перемычки заделывают в стену на 250 мм, высоту их принимают равной 0,2-0,1 ширины проема. В несущих наружных стенах проемы шириной до 2,25 м обычно перекрывают комбинированной перемычкой, состоящей из брусков, воспринимающих нагрузку от собственного веса кладки, и из балок, воспринимающих нагрузку от перекрытия. Рядовые перемычки применяют для проемов шириной до 2 мм, В этом случае под нижний ряд кирпича или блоков по опалубке прокладывают арматуру из круглой стали диаметром 6 мм или полосовой прокатной стали с запуском стержней в кладку простенков на 250 мм и бетонируют цементно-песчаным раствором слоем толщиной 20-30мм. При рядовых перемычках балки и плиты перекрытий (покрытий) над проемами должны опираться не менее чем на пять рядов сплошной кирпичной кладки или три ряда камней, уложенных на прочном растворе.
