1.10 Анализ расхода на собственные нужды впу
Собственные нужды по схеме обессоливания:
-
287,00 м3/ч;
329,32 м3/ч;
Процентный расход воды на собственные нужды:
-
(329,32-287,00)*100
=12,85 %;
287,00
Собственные нужды по схеме предочистки:
-
287,00 м3/ч;
329,32 м3/ч;
Процентный расход воды на собственные нужды:
-
(373,74-329,32)*100
=11,89 %;
329,32
Таким образом, получаем, что собственные нужды предочистки и ионообменной части ВПУ не превышают 25%.
1.11 Компоновка оборудования впу

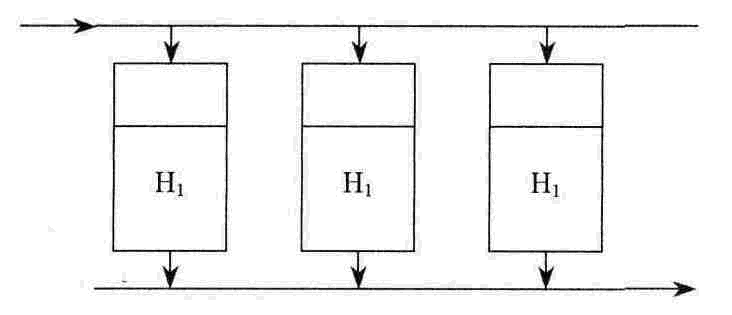

Учитывая часовой расход воды, который должен быть подан на следующую группу ионитных фильтров после H1 - фильтра (Q = 329,320 м3/ч ) выбираем параллельно-коллекторную компоновку.
При данной компоновке вода подается на обработку из общего коллектора к каждому фильтру данной ступени обработки. Фильтрат собирается также в общий коллектор и отводится на следующую ступень обработки. В параллельных схемах каждый отдельный фильтр автономен. Его состояние: работа, резерв, регенерация не определяет состояние ступеней обработки однородных фильтров. Группа фильтров обрабатывает воду непрерывно, в то время как отдельный фильтр периодически. Число фильтров можно изменять в зависимости от производительности ВПУ. Схема хорошо адаптируется к изменениям по составу воду и производительности. Надежность схемы достаточно высокая. Экономична по количеству оборудования и расходу ионитов, по расходу реагентов на регенерацию фильтров, воды на собственные нужды.
Рисунок 2 - регенерация фильтров
Таблица 3 - Основное оборудование
Наименование |
Тип |
Кол |
Характеристики |
Осветлитель |
ВТИ – 250и |
2 |
Производительность –250 м3/ч Геометрический объем – 413 м3 Диаметр –9000 мм Высота – 13524 мм |
Осветлительный фильтр |
ФОВ-3К- 2,6-0,6 |
4 |
Рабочее давление – 0,6 мПа Диаметр – 2600 мм Высота фильтрующей загрузки – 9003 мм Расход воды при расчетной скорости фильтрования – 300 м3/ч |
Н1 – фильтр |
ФИПа 1-2.6-0,6 |
3 |
Рабочее давление – 0,6 мПа Диаметр – 2600 мм Высота фильтрующей загрузки – 2500 мм Расход воды при расчетной скорости фильтрования – 180 м3/ч |
А1 – фильтр |
ФИПа 1-3-0,6 |
3 |
Рабочее давление – 0,6 мПа Диаметр – 3000 мм Высота фильтрующей загрузки – 2500 мм Расход воды при расчетной скорости фильтрования – 180 м3/ч |
Н2 – фильтр |
ФИПа П-2-0,6 |
3 |
Рабочее давление – 0,6 мПа Диаметр – 2000 мм Высота фильтрующей загрузки – 1500 мм Расход воды при расчетной скорости фильтрования – 150 м3/ч |
А2 – фильтр |
ФИПа П-2.6-0,6 |
3 |
Рабочее давление – 0,6 мПа Диаметр – 2600 мм Высота фильтрующей загрузки – 1500 мм Расход воды при расчетной скорости фильтрования – 250 м3/ч |
ФСД |
ФИСД ВР-2,0-0,6 |
3 |
Рабочее давление – 0,6 мПа Диаметр – 2000 мм Высота фильтрующей загрузки – 1950 мм Расход воды при расчетной скорости фильтрования – 160 м3/ч |
Бак осветленной воды |
|
2 |
V = 460 м3, d = 6,1 м, h = 11,2 м |
Бак декарбонизованной воды |
|
2 |
V = 400 м3, d = 7,9 м, h = 9,8 м |
Декарбонизатор |
|
2 |
Q =100 м3/ч, d =1460 мм, S =1,67 м2, Qвозд = 2500 м3/ч |
