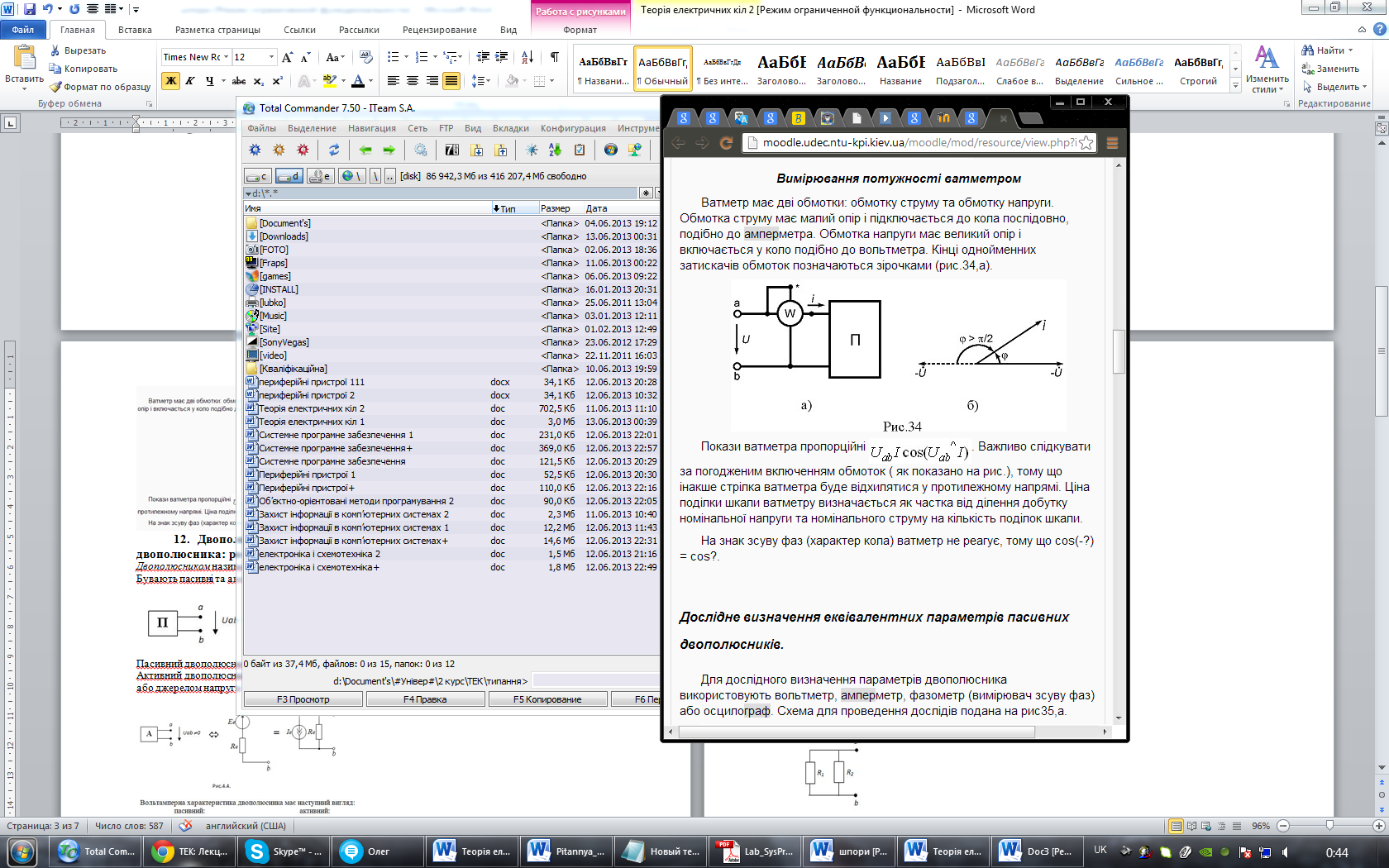

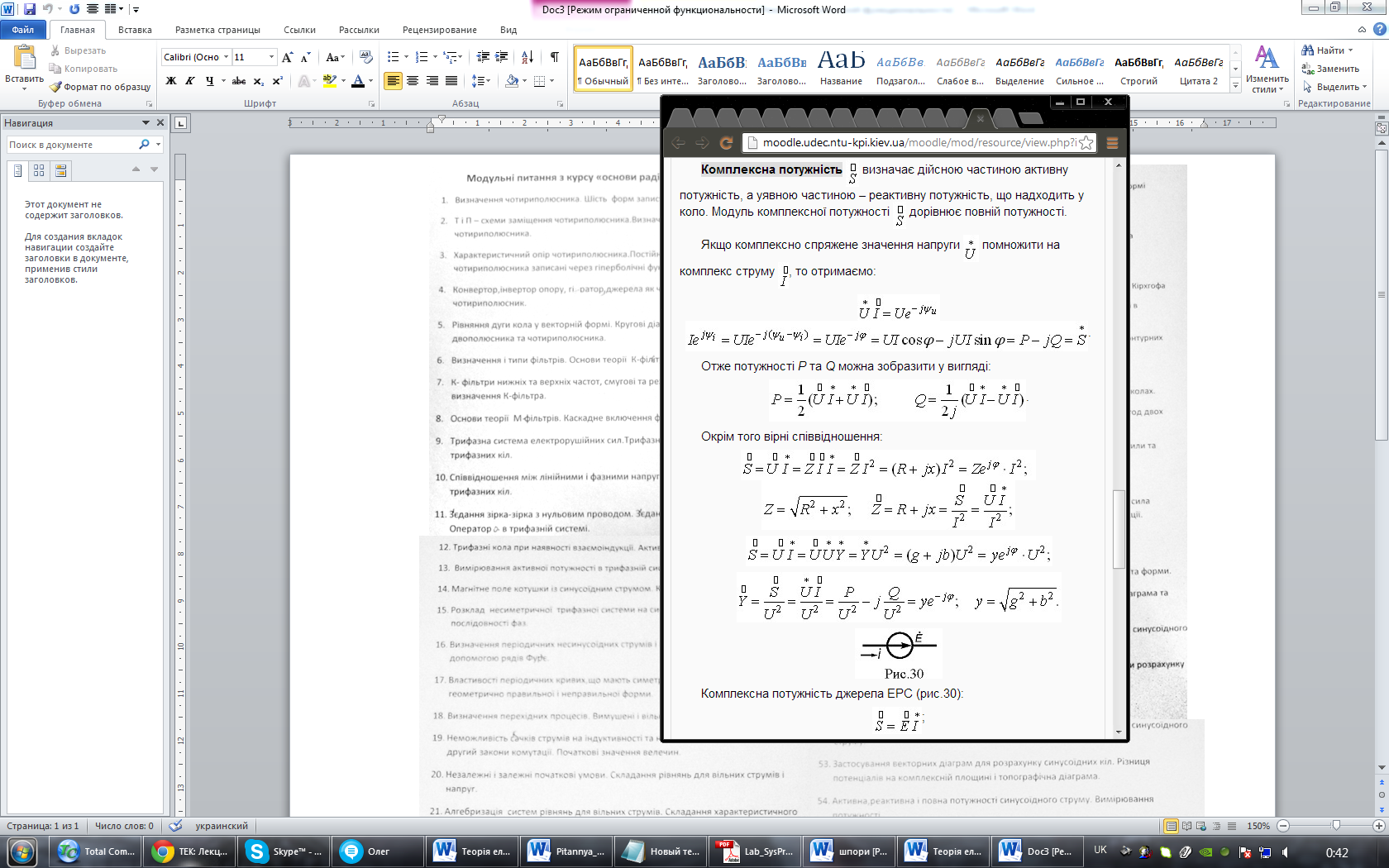

11. Активні, реактивна і повна провідність. Вираз потужності в комплексній формі запису. Вимірювання потужності ватметром.

Реактивна - фізична величина, що характеризує швидкість зміни електромагнітної енергії (див. Електромагнітне поле), нагромадженої в магнітному полі котушки індуктивності і в електричному полі конденсатора. Р. п. визначає т. з. реактивну енергію, що споживається електроустановкою. Р. п. Q = UІsin ф, де U — напруга, І — сила струму, φ — кут зсуву фаз між напругою і струмом.

Активна -потужність тієї частини енергії, яке безповоротно передається від джерела до приймача. А. п. характеризує швидкість перетворення електромагнітної енергії на ін. формі енергії (тепло, світло, мех. енергію тощо.

Повна потужність S — це та найбільша потужність, яка бу­де забиратися від джерела, коли .

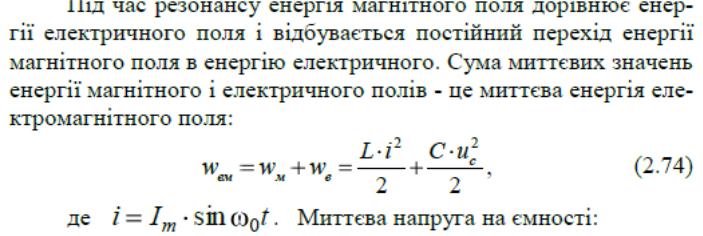

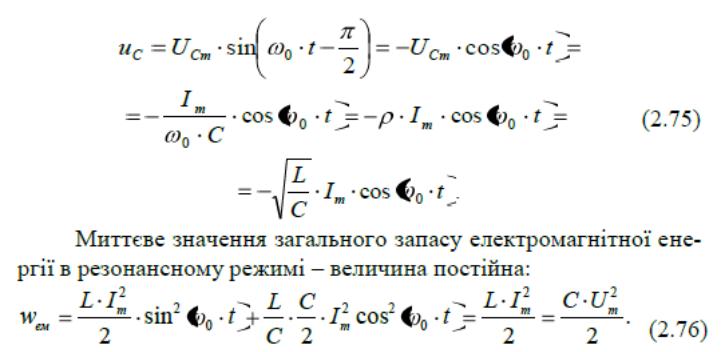

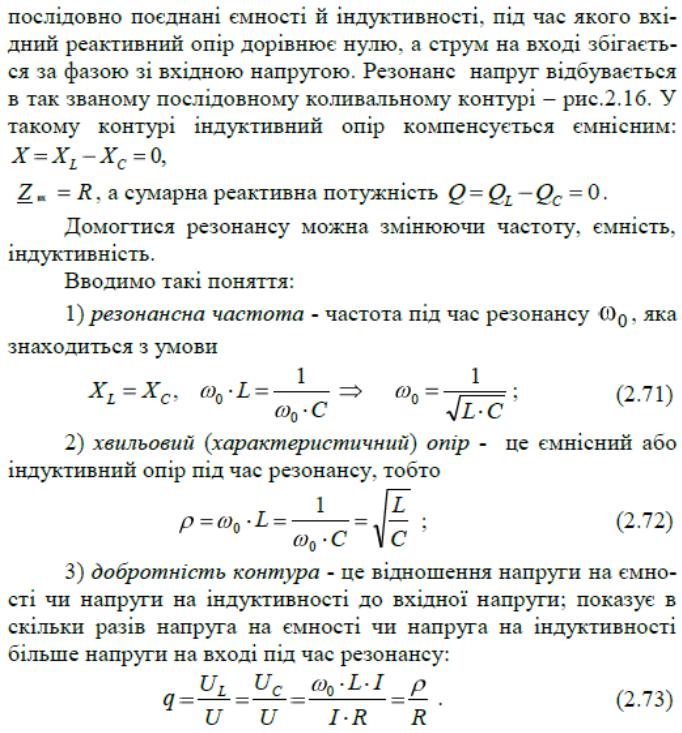

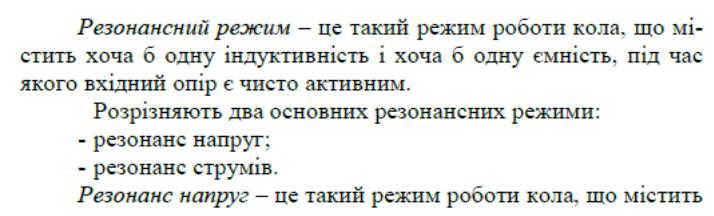

12. Двополюсник в колі синусоїдального струму. Резонансний режим роботи двополюсника: резонанс струмів і резонанс напруг.

Двополюсником називається електротехнічний пристрій, який розглядається відносно двох затискачів.

Бувають пасивні та активні двополюсники.

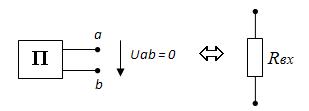

Пасивний двополюсник може бути представленим еквівалентним опором

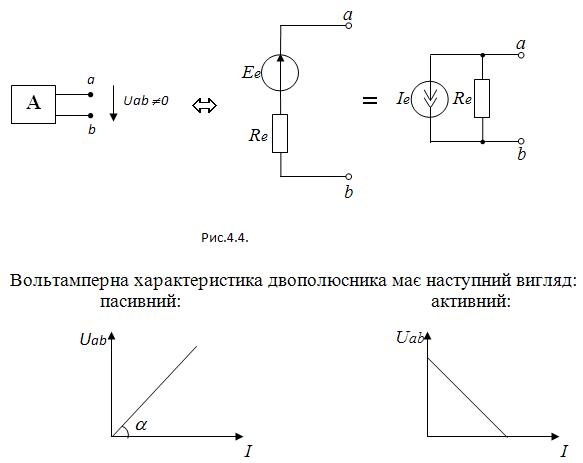

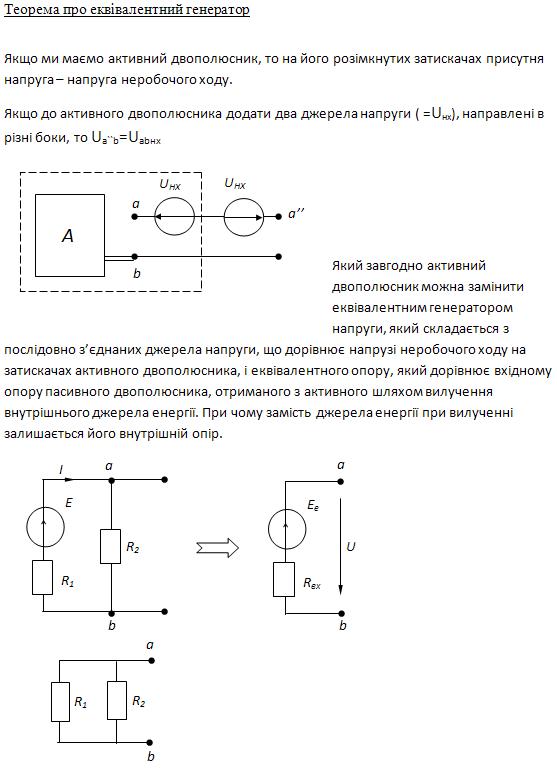

Активний двополюсник містить джерела енергії і може бути зображеним у вигляді схеми з джерелом струму, або джерелом напруги:

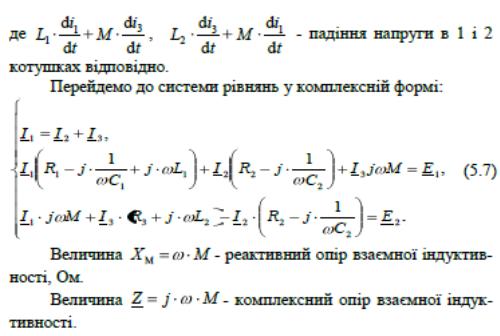

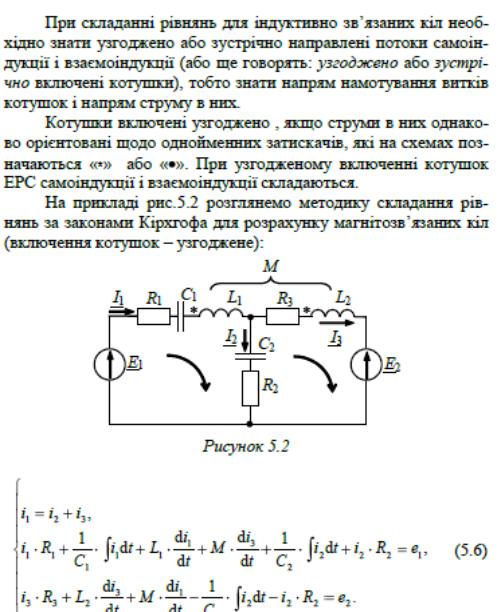

13. Розрахунок електричних кіл при наявності в них магнітозв’язаних котушок.

14. Резонанс в магнітозв’язаних коливальних контурах.

15. Визначення 4-полюсника і 6 форм запису рівнянь 4-полюсника т і п – схеми заміщення пасивного 4-полюсника.

Чотирипо́люсник — електрична схема з чотирма виводами, на два з яких подається вхідний сигнал, а з двох інших знімається вихідний сигнал.

Сигнал, що подається на вхід чотириполюсника можна охарактеризувати вхідним струмом I1 і напругою V1, а сигнал на виході характеризується вихідними струмом I2 i напругою V2.

Чотириполюсники можуть мати у своєму складі як лінійні, так і нелінійні елементи.

Для чотириполюсника з лінійними елементами існує лінійний взаємозв'язок між вхідними і вихідними величинами.

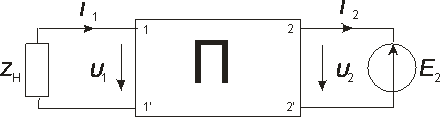

При прямому включенні чотириполюсника, коли джерело підключене до затискачів 1-1', а навантаження до затискачів 2-2' та при вказаних напрямках струмів і напруг, рівняння чотириполюсника, записані у формі [], мають вигляд:

Сталі комплексні коефіцієнти , , , називаються первинними параметрами чотириполюсника. Bони характеризують чотириполюсник і залежать тільки від величини активних i реактивних опорів та схеми їх з'єднання між собою.

Коефіцієнти та нерозмірні. Коефіцієнт вимірюється в омах [Ом], коефіціент - в сіменсах [См].

Коефіцієнти системи рівнянь чотириполюсника у формі [] зв'язані між собою співвідношенням:

.

З наведеного випливає, що тільки три коефіцієнти з чотирьох є незалежними.

Складний чотириполюсник з відомими коефіцієнтами, можна замінити еквівалентним чотириполюсником елементарної структури. Такими є Т- та П- образні схеми заміщення чотириполюсників.

Нехай деякий складний чотириполюсник з коефіцієнтами A, B, C, D замінили Т-подібним чотириполюсником
