6. Явища самоіндукції і взаємоіндукції, їх ерс. Індуктивність, взаємна індуктивність. Енергія магнітного поля котушки. Ємність як параметр електричного кола. Енергія електричного поля.

Явища електромагнітної індукції - виникнення електричного струму в провідному контурі, який або нерухомий у змінному магнітному полі, або переміщується в постійному магнітному полі так, що кількість ліній магнітної індукції, що перетинають контур, змінюється.

Самоіндукція — явище виникнення електрорушійної сили в провіднику при зміні електричного струму в ньому. Знак електрорушійної сили завжди такий, що вона протидіє зміні сили струму

. де , I — сила струму, L — індуктивність.

взаємоіндукція - явище магнітного зв'язку електричних контурів, яке проявляється у виникненні електрорушійної сили індукції в одному з них при зміні струму в іншому.

Індуктивність взаємна, величина, що характеризує магнітний зв'язок два або більш електричних ланцюгів (контурів).

Індуктивність — фізична величина, що характеризує здатність провідника нагромаджувати енергію магнітного поля, коли в ньому протікає електричний струм .

7. Синусоїдальний струм і основні його параметри. Середнє і діюче значення, синусоїдального струму, напруги. Подання струму і напруги у комплексній формі.

Періодичний електричний струм, який е синусоїдною функцією часу, називається синусоїдним електричним струмом. Такий струм на практиці звичайно мають на увазі, коли говорять про змінний струм.

Параметри: Ампліт уда, частота і фаза коливань.

Діюче значення змінного струму І чисельно дорівнює значенню постійного струму, який в тому самому елементі кола за час періоду Т виділяє стільки ж тепла, скільки за тих самих умов виділяє змінний струм..

Середнє квадратичне значення змінного струму за період можна подати у вигляді квадратного корня із суми дуже великої кількості ординат кривої поділеної на кількість ординат пдев чисельнику підкореневого виразу по-. дано суму квадратів ряду миттєвих струмів протягом періоду; п кількість цих значень, яка прямує до о.

Відношення амплітуди до діючого значення називається к о е ф і ці є н т о м а м п л і т у д и, Для синусоїдної функції цей коефіцієнт дорівнює 1/2; якщо крива струму або напруги має більш гостру форму, ніж „синусоїда, то Ка > 2; у противному разі Ка < 2

8. Синусоїдальний струм в активному опорі. Індуктивність і ємність в колі синусоїдального струму. Комплексний опір і провідність. Закон Ома для кола синусоїдального струму.

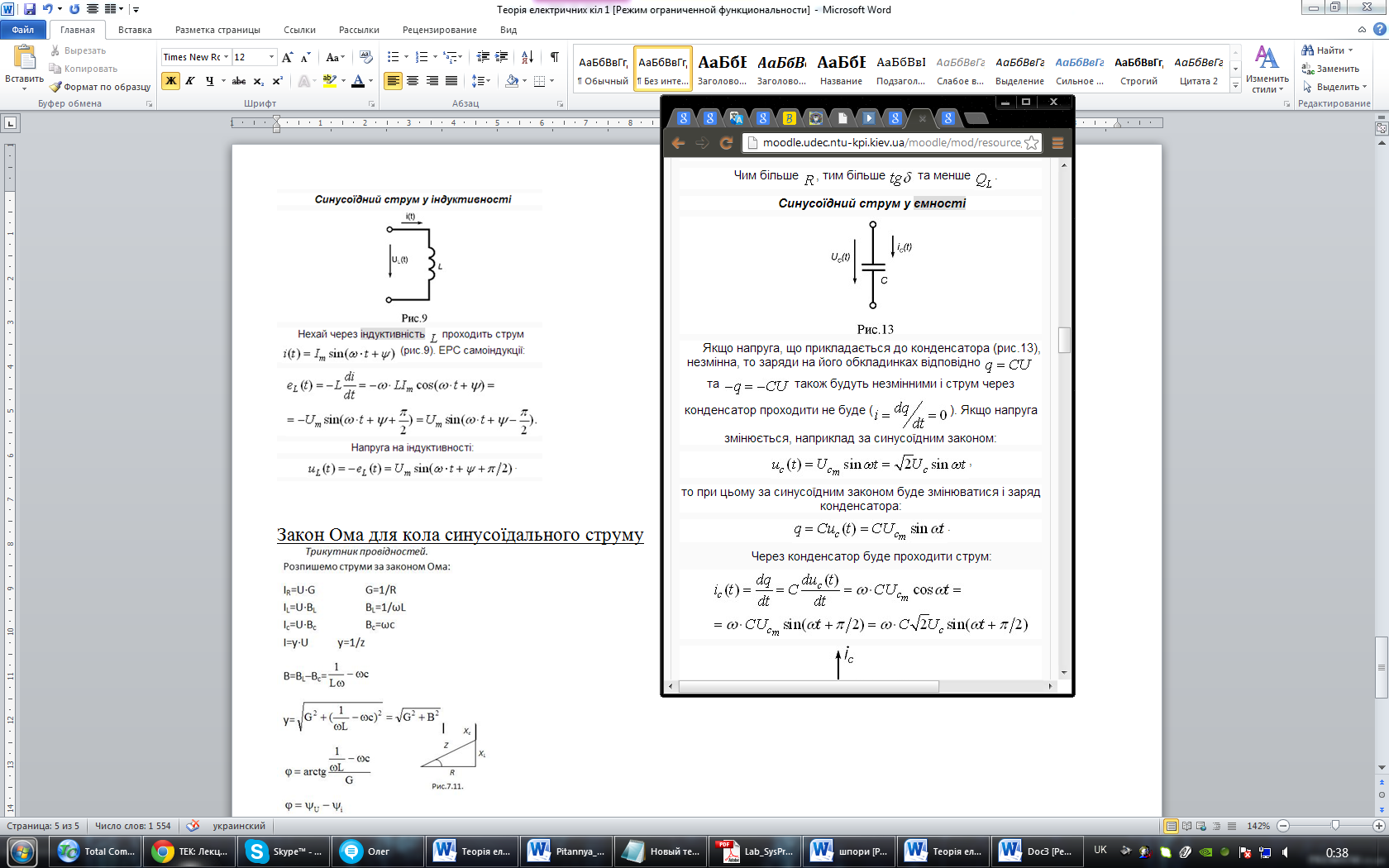

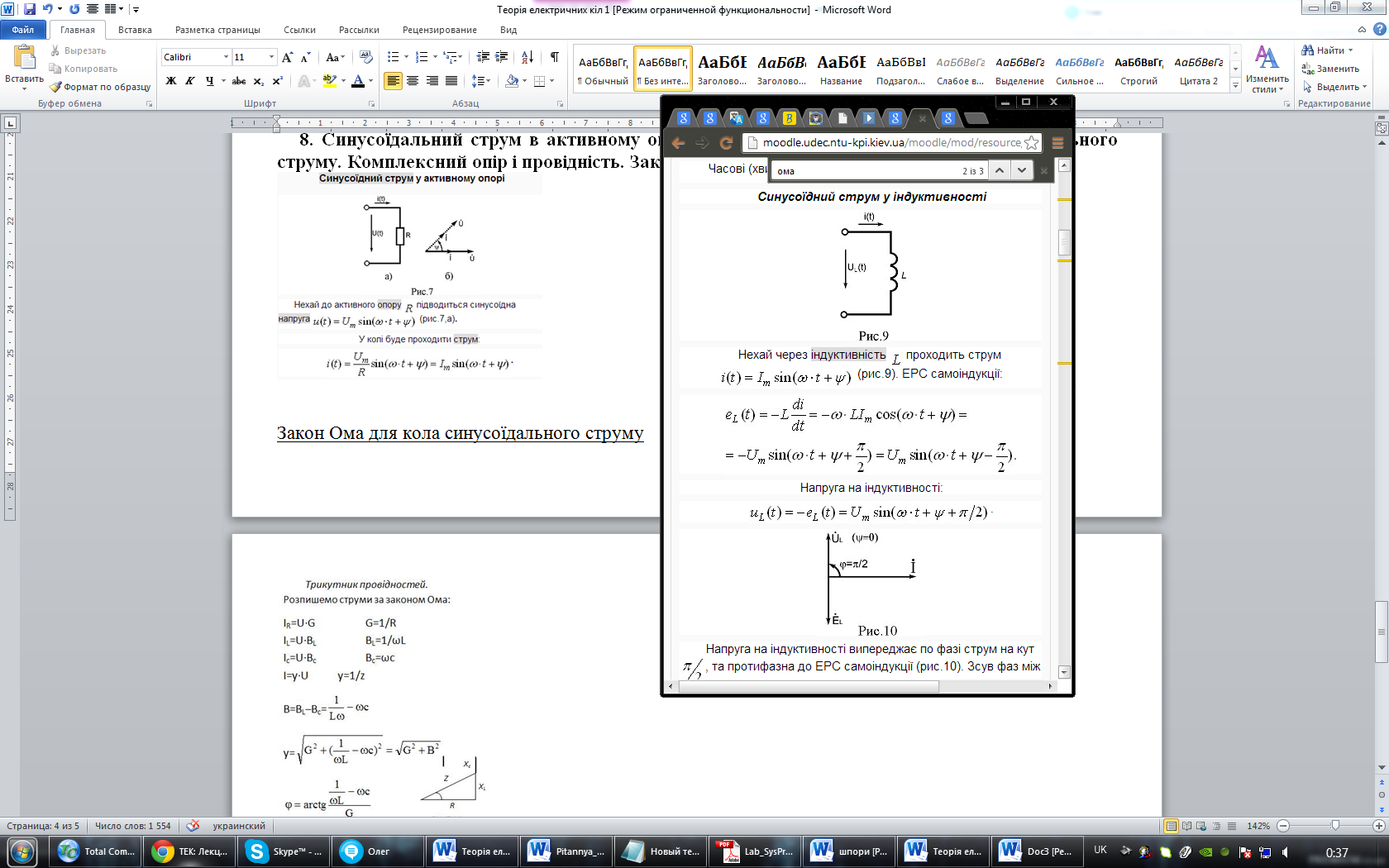

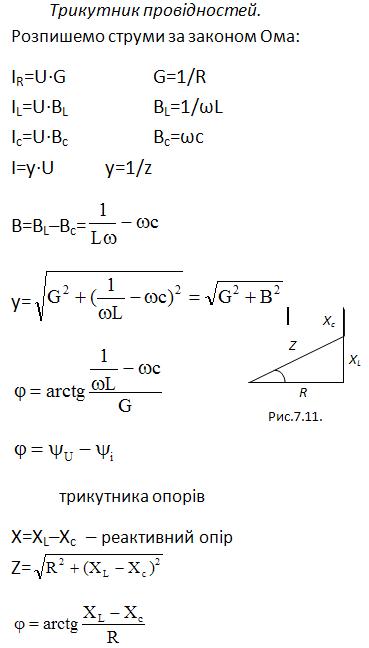

Закон Ома для кола синусоїдального струму

9. Трикутник опорів і провідностей. Закони Кірхгофа в символічній формі запису.

10. Методи розрахунку електричних кіл синусоїдального струму. Векторна і топографічна діаграма.

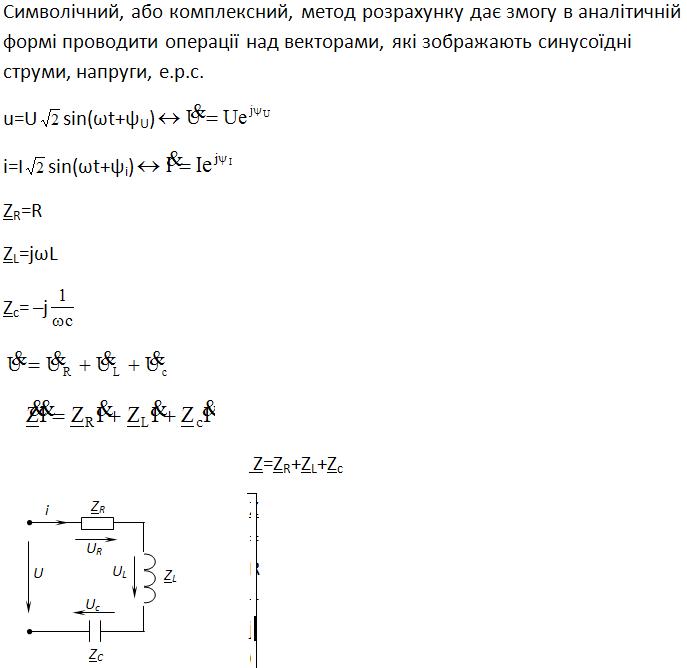

Символічний, або комплексний, метод розрахунку дає змогу в аналітичній формі проводити операції над векторами, які зображають синусоїдні струми, напруги, е.р.с.

Можна використовувати методику розрахунку для кіл постійного струму.

Векторні діаграми знайшли широке застосування при аналізі електричних кіл синусоїдального струму. Їхнє застосування робить розрахунок електричного кола більше наочним і простим. Це спрощення полягає в тім, що додавання й вирахування миттєвих значень величин можна замінити додаванням і вирахуванням відповідних векторів.

Топографічна діаграма - сукупність точок на комплексній площині, які зображують комплексні потенціали однойменних точок на електричній схемі. Якщо потенціали точок зображувати не точками, а векторами, то отримуємо векторно-топографічна діаграма.
