33. Структура пакетов управления соединением lcp

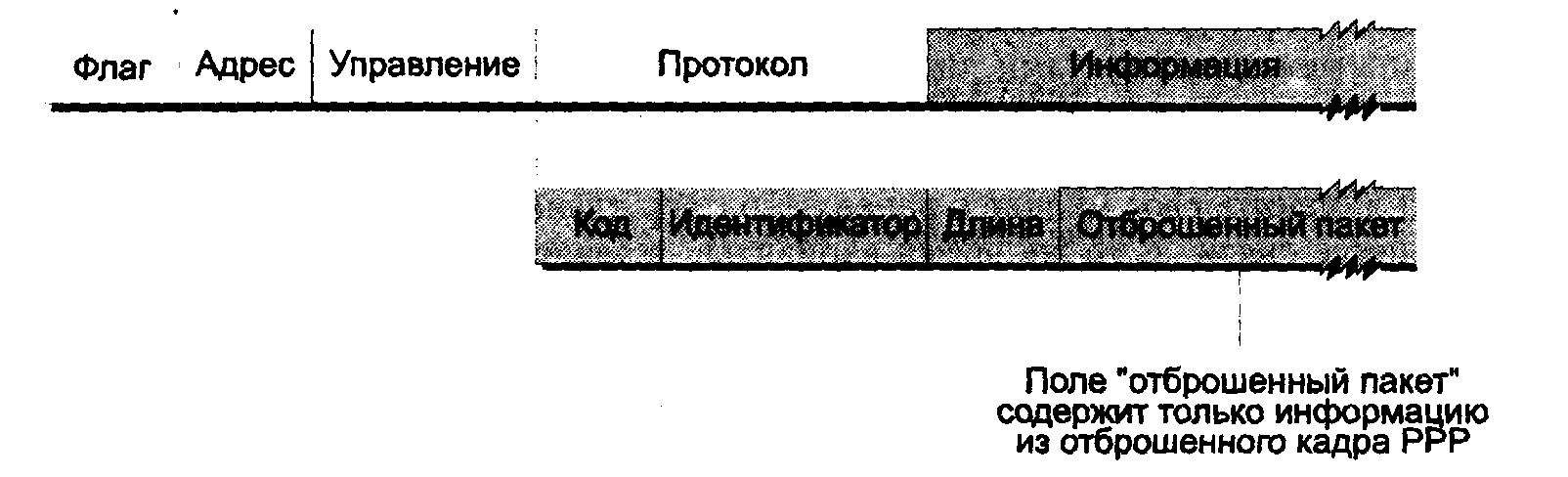

Пакеты управления соединением используются для управления и отладки во время сеанса связи. Определено пять разновидностей пакетов: «код-отказ» (Code-Reject), «протокол-отказ» (Protocol-Reject), «эхо-запрос» (Echo-Request), «эхо-ответ» (Echo-Reply) и «игнорировать-запрос» (Discard-Request). Пакет «код-отказ» передается модулем РРР, принявшем пакет с неизвестным полем «код». Поле данных этого пакета (оно называется «Rejected-Packet field») содержит копию поля данных принятого пакета с неизвестным полем «код». Однако эта копия включает только данные из поля «информация». Ни заголовки уровня соединения, ни контрольная сумма CRC кадра РРР туда не попадают. На рис. 7 приведен формат пакета «код-отказ».

Рис. 7.

Пакет «протокол-отказ» передается по тому же самому поводу, что и «код-отказ» — в ответ на неопознанное значение поля «протокбл» пакета РРР. Из рис. 8 видно, что пакет «протокол-отказ» содержит двухбайтовое поле, идентифицирующее неопознанный протокол, а также его «неопознанные данные» (Rejected-information).

Рис. 8.

Поле «неопознанный протокол» содержит значение неопознанного поля «протокол» в принятом пакете. Так же как и в предыдущем случае, поле «неопознанные данные» содержит данные только из информационного поля принятого пакета. Чтобы протестировать состояние канала связи, РРР шлет пакеты «эхо-запрос» и «эхо-ответ». Модуль РРР, получивший пакет «эхо-запрос», должен ответить пакетом «эхо-ответ». Пакет «игнорировать-запрос» предназначен для тестирования канала в одном направлении, от локального до удаленного компьютера. Модуль РРР, принимающий пакеты «игнорировать-запрос», не обращает на них никакого внимания.

Пакеты всех трех только что перечисленных типов содержат поле «магическое число» в поле данных. «Магическое число» устанавливается при конфигурации соединения и необходимо для опознавания петли на канале связи. Мы подробно рассмотрим его применение, вместе с другими вариантами конфигурации LCP, в следующем разделе.

34.Варианты конфигурации соединения lcp

Варианты конфигурации соединения представляют собой набор характеристик канала связи «точка-точка». Каждый вариант имеет значение, принимаемое по умолчанию. Протокол РРР устанавливает значение по умолчанию, если оно отсутствует в принятом пакете «конфигурация-запрос». Значения, принимаемые по умолчанию, позволяют РРР не проводить переговоры о некоторых вариантах конфигурации. Однако в большинстве случаев выбор значения по умолчанию приводит к тому, что установленное соединение оказывается хуже по характеристикам, чем могло бы быть. На рис. 9 показан общий формат вариантов конфигурации LCP.

Рис. 9.

Поле длины варианта конфигурации (1 байт) содержит длину варианта, включая поля типа, собственно длины и данных. Формат и содержимое поля данных для каждого варианта свое собственное. Однобайтовое поле типа служит для идентификации типа, о котором идет речь в пакете. В табл. 2 перечислены возможные значения типа по состоянию на июль 1994 г.

Табл. 2

Значение поля типа	Описание варианта конфигурации
0	Не используется (зарезервировано)
1	Максимальная длина принимаемого блока (Maximum-Receive-
	Unit)
3	Протокол авторизации доступа (Authentication-Protocol)
4	Протокол управления качеством (Quality-Protocol)
5	Магическое число (Magic-Number)
7	Сжатие данных поля протокола (Protocol-Field-Compression)
8	Сжатие полей адреса и управления (Address-and-Control- Field-Compression )
