Устройство подпружных арок в культовом строительстве
Подпружная арка - арка, поддерживающая свод. В средокрестии храма крестово-купольного типа кольцо барабана купола поддерживают четыре подпружные арки.
Подпружные арки, опирающиеся на наружные стены и центральные столбы, служат основанием для цилиндрических сводов, составляющих крест, и угловых ячеек. На центральные подпружные арки опирается центральный световой барабан. Арки делят в плане сводчатую систему покрытия на модули, создающие большие или меньшие встречные распоры. Складываясь, они создают суммарный распор системы, действующий в плоскости арок продольного и поперечного направлений или в диагональной плоскости и воспринимаемый главным образом массой кладки внутренних и внешних элементов жесткости.
Наиболее нагружены в конструкции перекрытия системы подпружные арки и паруса, несущие центральный световой барабан. Следует заметить, что функции арок и парусов при неизменной общей нагрузке могут существенно меняться в течение эксплуатации здания. В строительный период подпружные арки работают как перемычки, несущие полный вес барабана и парусов. По мере того, как твердеет раствор кладки, паруса, упираясь в опорное кольцо барабана, начинают работать самостоятельно, передавая свою часть нагрузки и распора на столбы и далее на элементы жесткости.
Борисоглебская церковь (Новогрудок)
Яркий образец православной готики ВКЛ XVI века. Первоначально представлял собой трёхнефную четырёхстолпную церковь с широкой пятигранной апсидой. Внутренний основной объём (23,5 × 16 м, пролёт ок. 14 м) разделён четырьмя столпами и системой подпружных арок на девять равновысоких травей, перекрытых звёздными нервюрными сводами. В каркасной структуре сводов присутствуют в основном дробные элементы — тьерсероны и лиерны.
Башни на фасаде были добавлены позже, при ренессансной перестройке.
Билет 20.
Архитектура застройки центра Несвижа (ратуша, торговые ряды, культовые постройки)
Была сооружена в конце 16-начале17 в. После получения городом магдебургского права. С 17в. ратуша перестраивается и к концу 19 в. значительно меняет свой облик. Башня ратуши раньше была значительно выше, имела шлемовидное завершение, а фасады ее были декорированы. Вход в ратушу ведет через башню: отсюда можно попасть в помещения первого этажа и по одномаршевой лестнице подняться на второй этаж, где размещен зал собраний. С трех сторон ратушу окружают торговые ряды, образуя целостную и внушительную арх-ую композицию, расположенную в середине городской площади. В плане торговые ряды складываются из системы повторяющихся ячеек-лавочек. Внутренний П-образный дворик использовался для подвоза и разгрузки товаров. Фасады торговых рядов украшены арками, лопатками, а в аттиковой части- нишами. В арх-ре торговых рядов прослеживаются черты ренессанса, в то время как ворота во внутренний дворик барочнее, а сама ратуша, утратившая снаружи все элементы и детали декора, напоминает образцы оборонного строит-ва.

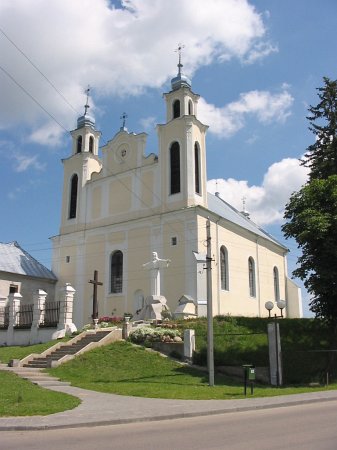

Архитектура костёла в Ивье
А
рх-ра
костела имеет черты готики, ренессанса,
барокко и рококо. 2хскатная крыша
основного объема переходит в граненое
покрытие более низкой 5тигранной абсиды
с контрфорсами по углам. Логическим
продолжением этой ступенчатости явл
высокий фронтальный фасад. На этом
фасаде выразительные пилястры. Стены
фасада поделены карнизом на два яруса.
По бокам фасада вертикально вытянутые
башни и между ними фигурный щит.
Центральный вход решен лучковым проемом
, над которым высокая полуциркольное
окно хора. Гладкие боковые стены
прорезаны полуциркульными оконными
проемами. Внутреннее пространство
разделено на 3 крестово-сводных нефа.
