Создание Создание документа pcb
Для создания файла трассировки платы необходимо щелкнуть правой кнопкой мыши по окну Project, затем Add New to Project => PCB, и сразу после этого сохранить файл при помощи диалога Save as
Затем необходимо осуществить импорт компонентов из схемы в плату, для этого на главной панели нажать Design => Import Changes from …. (рисунок 127). Далее в появившемся окне нажать Execute Changes => Close (рисунок 128).
Затем импортированные компоненты расставить в соответствии, с будующей конфигурацией платы. Рекомендуется вначале расставлять разьемы, так как зачастую техническое задание регламентирует положение разъемов на печатной плате, далее следует расставлять элементы положение которых оговорено ранее в ТЗ. Остальные компоненты следует рассполагать таким образом, чтобы было минимальное число пересекающихся связей. Особое внимание следует уделить размещению отщелкивающих конденсаторов ( как можно ближе к выводам питания микросхем) и тактирующих компонентов (кварцевых резонаторов и т. д.) их следует также расспологать как можно ближе к выводам тактируемых элементов из-за того, что чем ближе они расположены, тем выше будет скорость работы схемы.

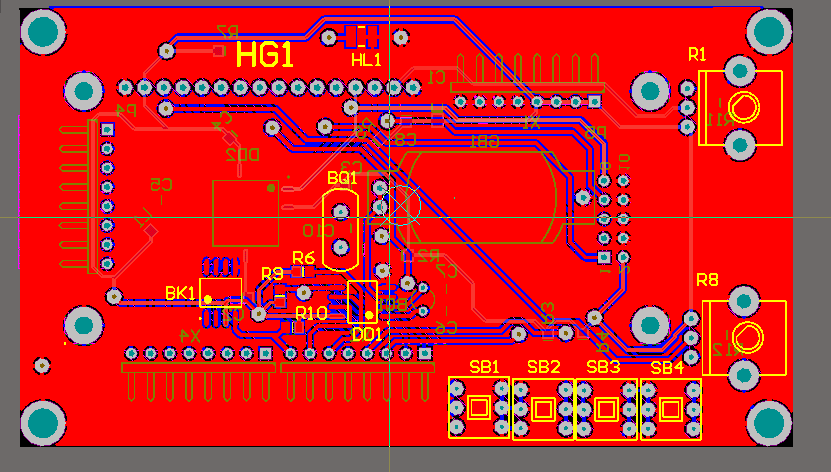

После расположения компонетов была произведена ручная трассировка платы, результаты которой показаны на рисунке 129 (слой Top) и на рисунке 130 (слой Bottom).
Сразу после трассировки следует произвести проверку платы на предмет ошибок. Для этого на главной панели необходимо нажать на Tools=>design rool check (рисунок 131). Проверка ошибок не выявила (рисунок 132)

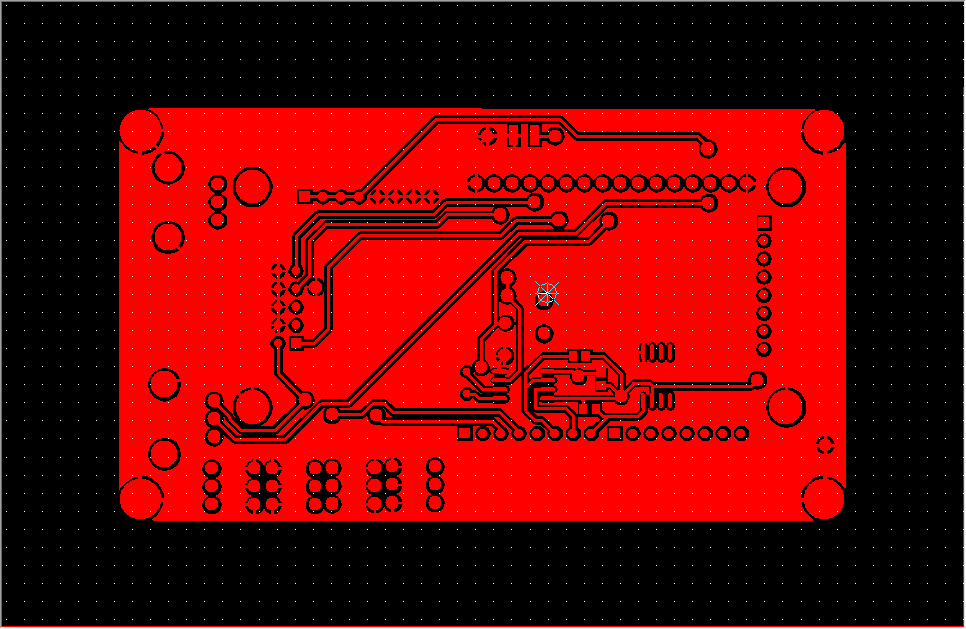

Рисунок 129 – слой Top

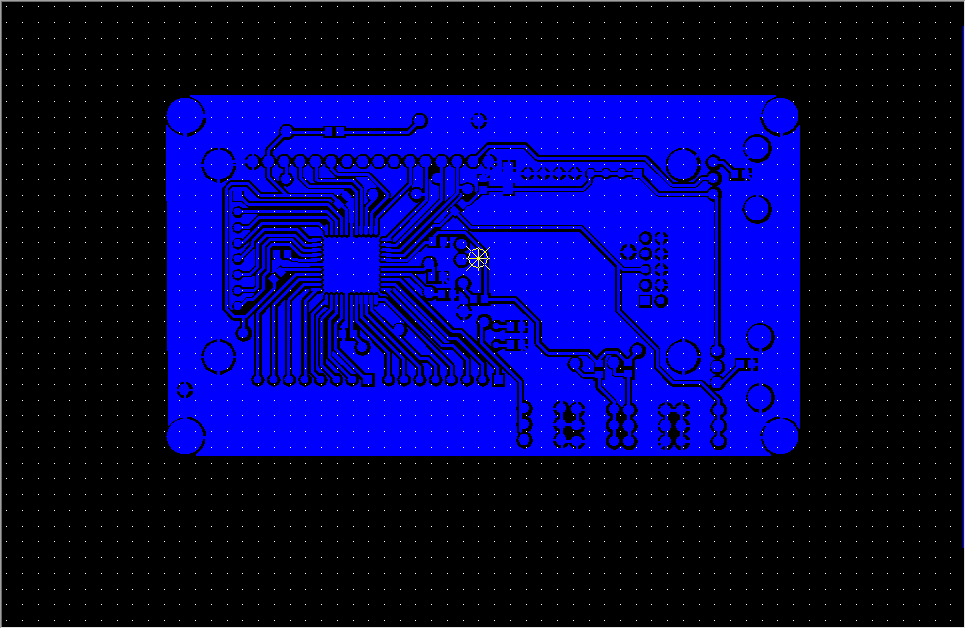

Рисунок 130 – слой bottom

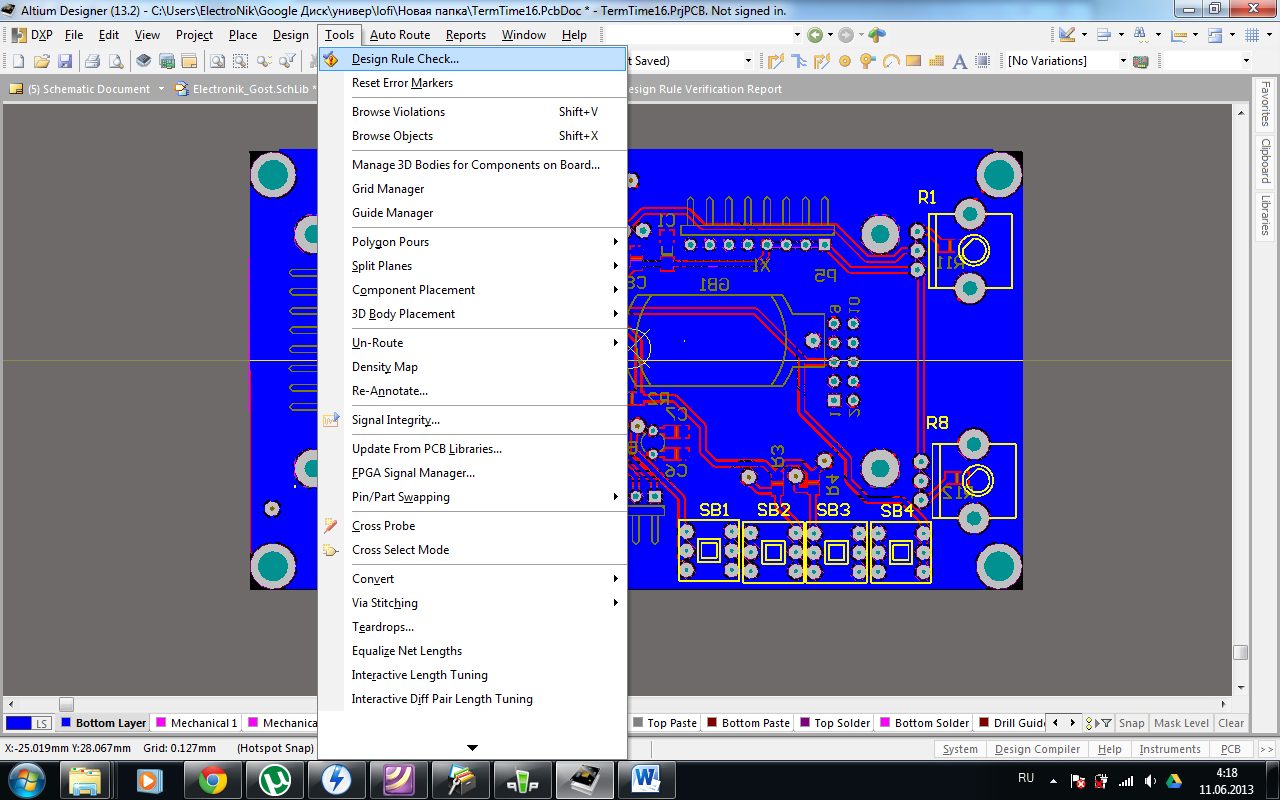

Рисунок 131 – запуск проверки на ошибки

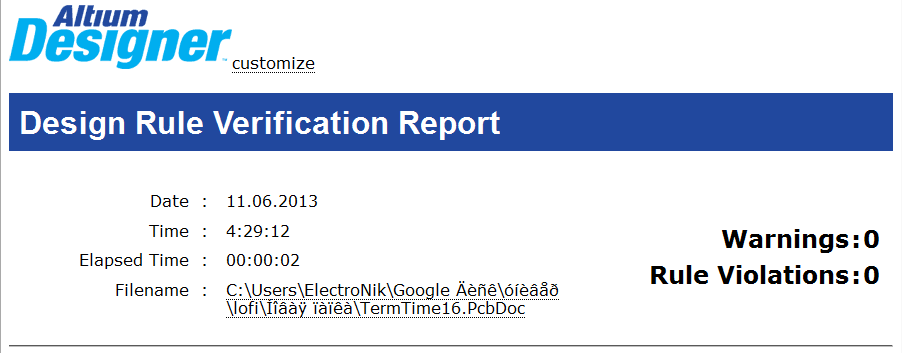

Рисунок 132 – ошибок не обнаружено

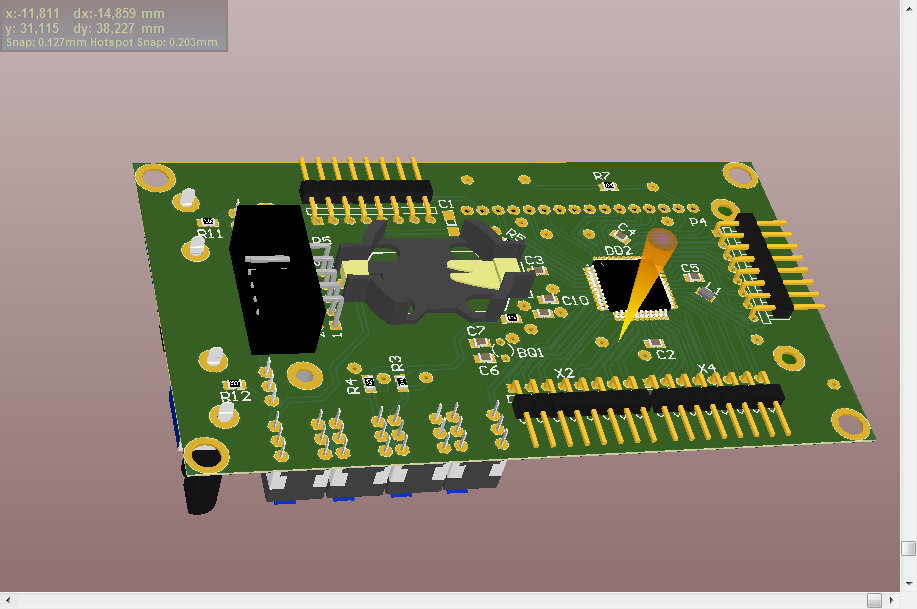

Для перехода в 3D режим следует нажать клавишу 3. На рисунках 133 и 134 отображена плата в 3D режиме с двух разных ракурсов
Рисунок 133
Рисунок 134
Оформление выходной документации

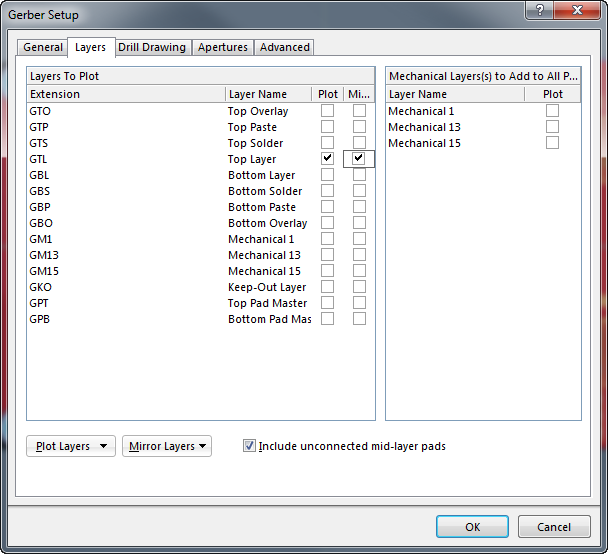

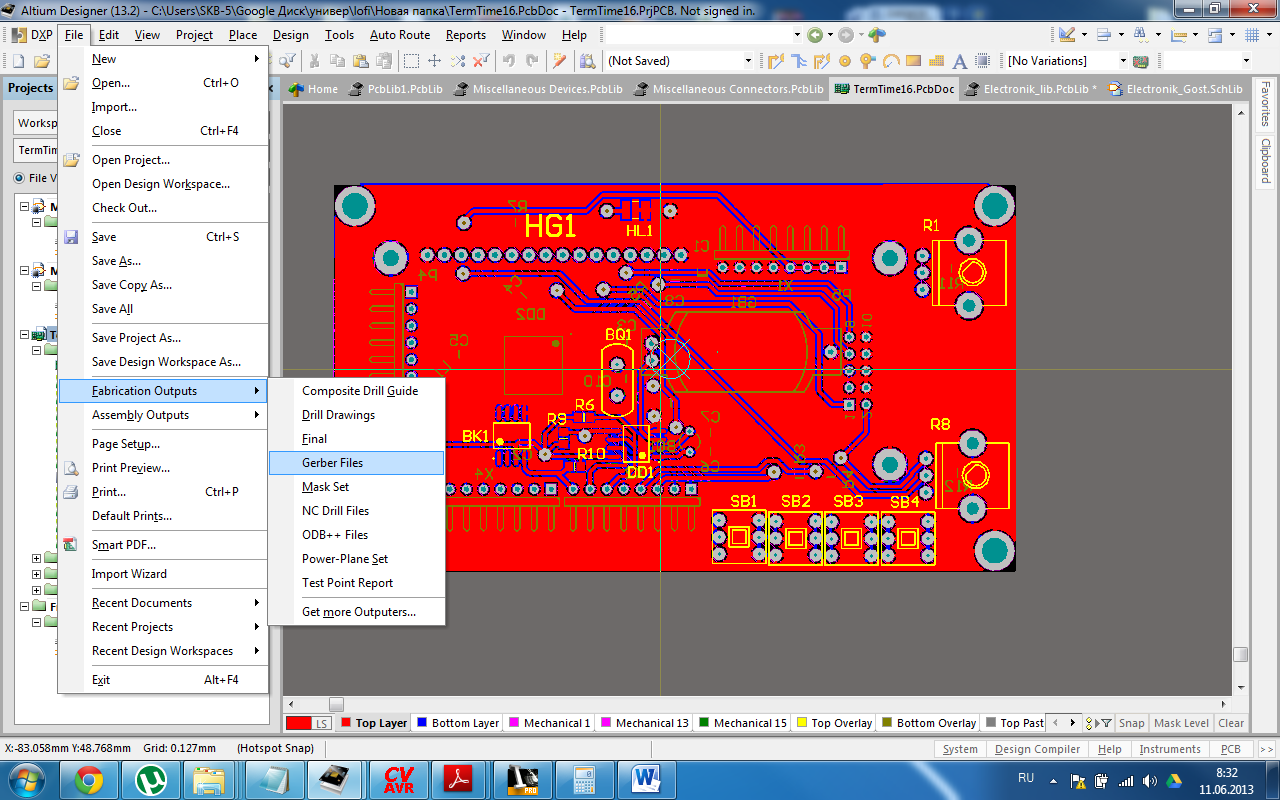

Последовательность вывода гербер файлов представлена на рисунках 135 – 138
Рисунок 135
Рисунок 136
Рисунок 137
Рисунок 138

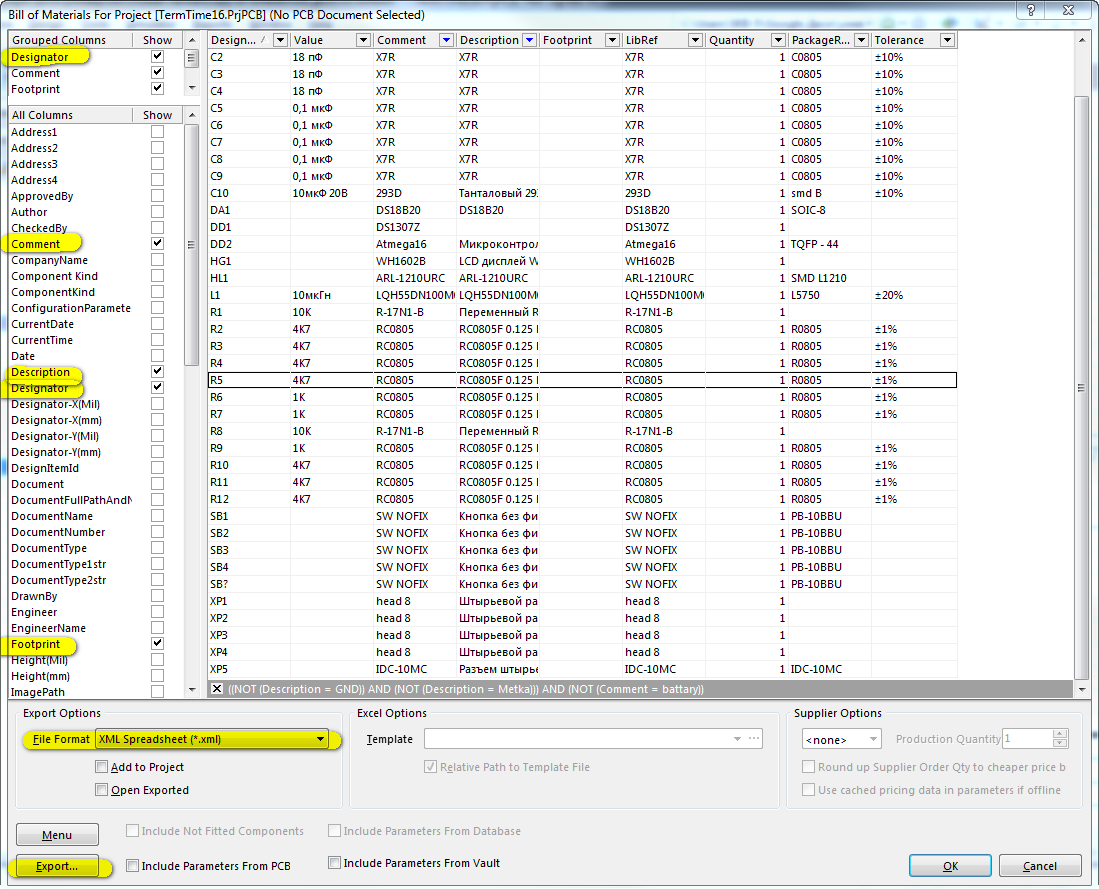

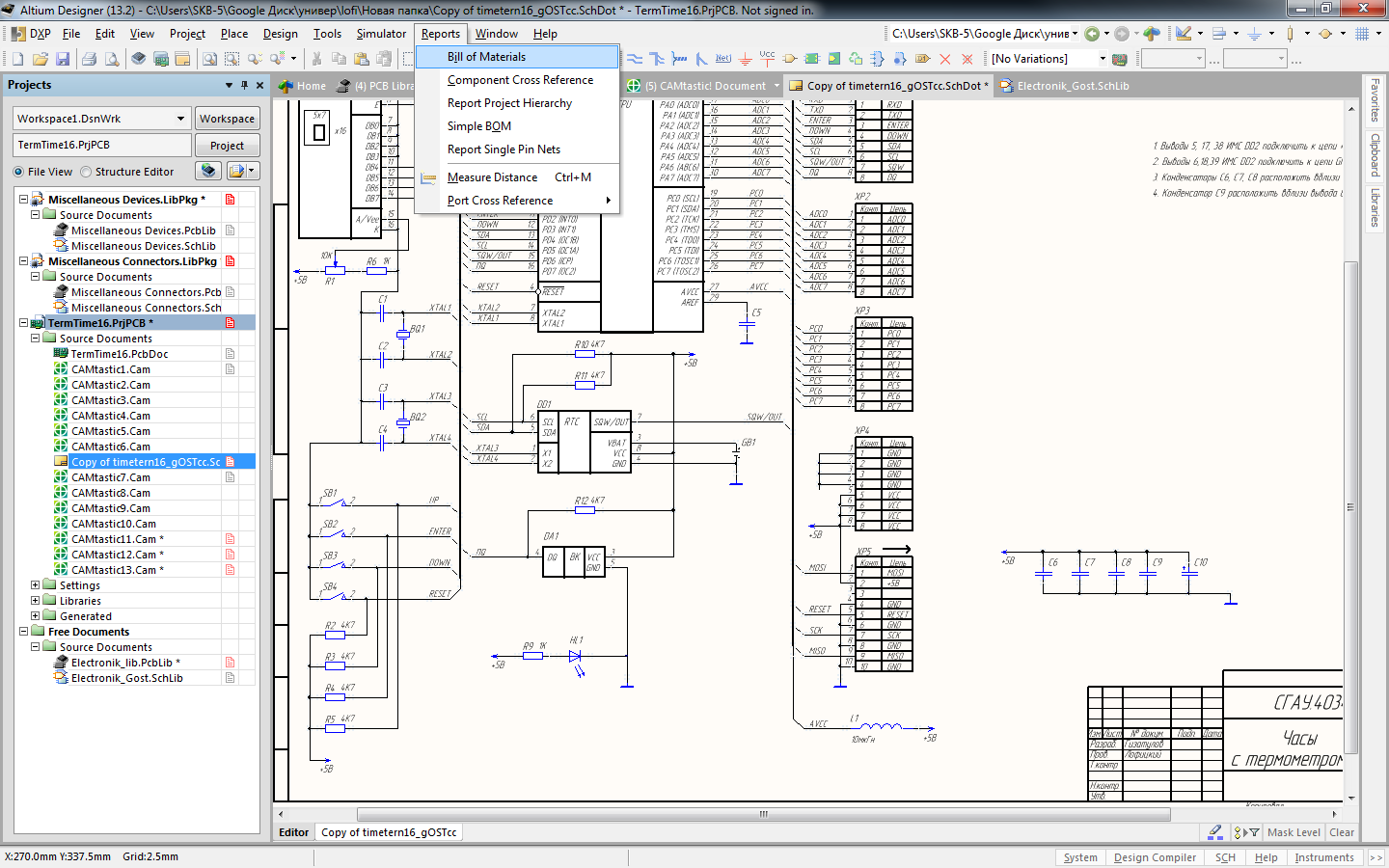

Для вывода перечня элементов по ЕСКД ГОСТ была написана программа. Рассмотрим принцип её работы. Для начала необходимо создать перечень элементов в программе ALTIUM. Последовательность вывода перечня элементов в формат xml представлена на рисунках 139 –140
Рисунок 139
Рисунок 140
Для преобразования файла xml в перечень элементов по ЕСКД, достаточно загрузить файл xml в разработанной программе и экспортировать в EXEL выходной файл перечня элементов представлен в приложении Б.

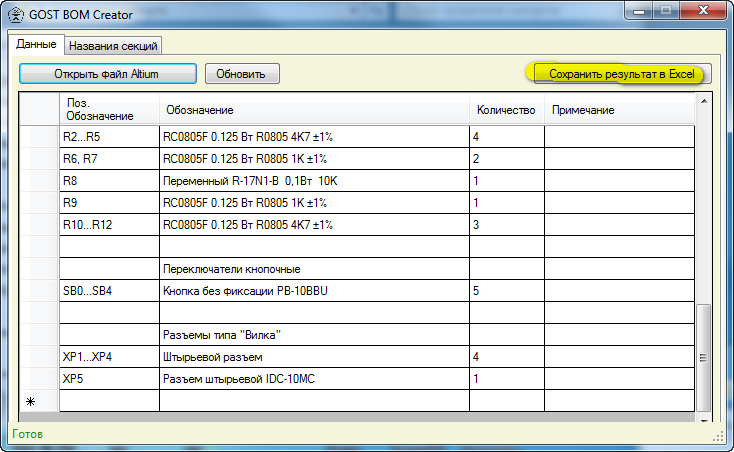

Рисунок 141 –окно программы
Рисунок 142 – экспорт файла в EXCEL
Код программы представлен в приложении Г.
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
1. Сабунин А. Е. Altium Designer. Новые решения в проектировании электронных устройств. – М.: СОЛОН-ПРЕСС, 2009. – 432 с.: ил. – (Серия «Системы проектирования»).
2. Altium – Next generation electronics design [Электронный ресурс]. – Режим доступа: http://www.altium.com/.
