Создание 3d моделей для компонентов
Не смотря на то, что в Altium предусмотрены инструменты для создания 3D моделей компонентов, модели решено было создавать при помощи сторонней САПР Inventor Professional от компании Autodesk. Это решение связано с неудобствами создания 3D моделей при помощи инструментов Altium. Модели созданные в Altium имеют достаточно примитивный вид по сравнению с моделями созданными в Inventor Professional. Также для этих целей можно использовать бесплатный редактор твердотельной графики Inventor Fusion, обладающий схожим интерфейсом с Inventor Professional, но при экспорте в формат STEP происходит потеря цветов моделей. Поэтому окончательный выбор пал на Inventor Professional.

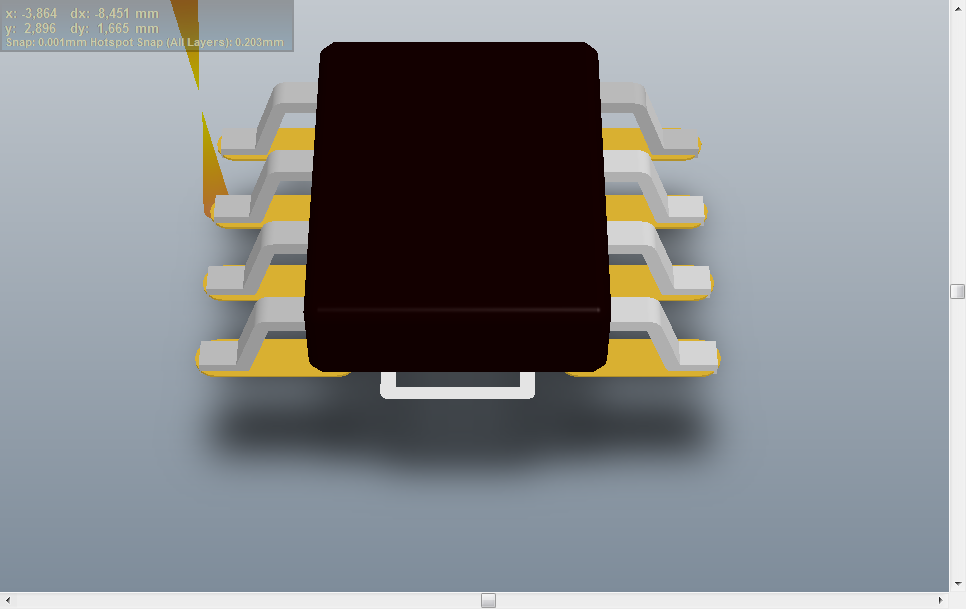

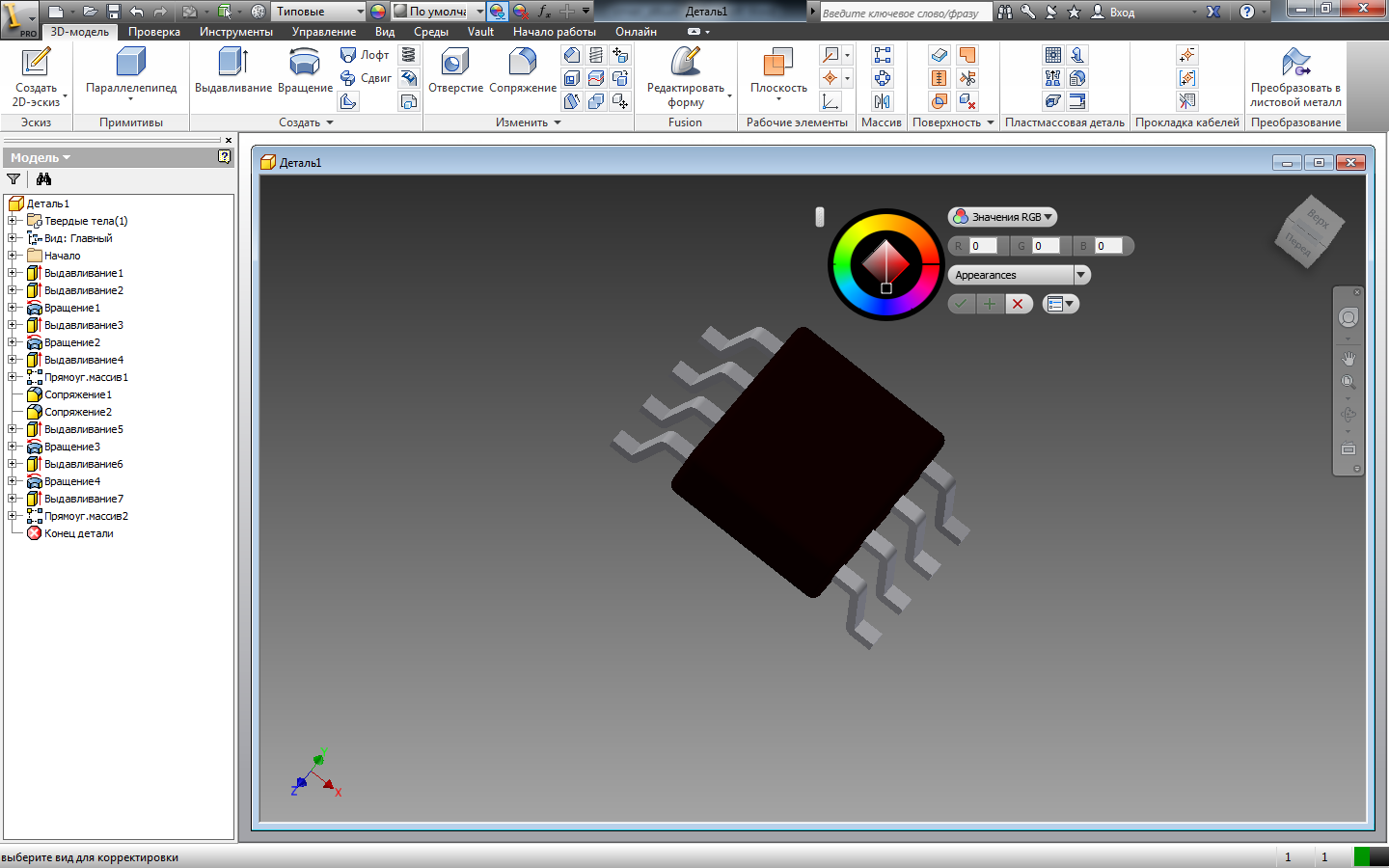

Рассмотрим подробно процесс создания модели, экспорта в формат STEP, и последующей привязки к посадочному месту на примере создания модели для DS1307. Для этого нам понадобиться чертеж DS1307, который рассматривался ранее на рисунке 77.

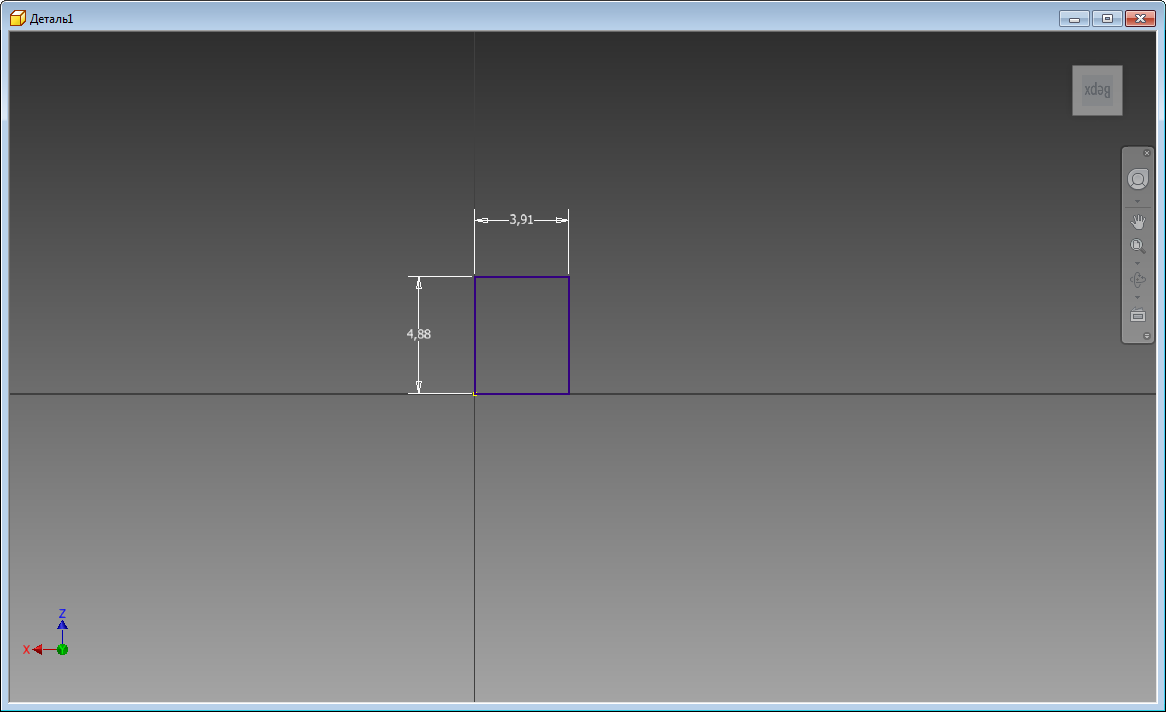

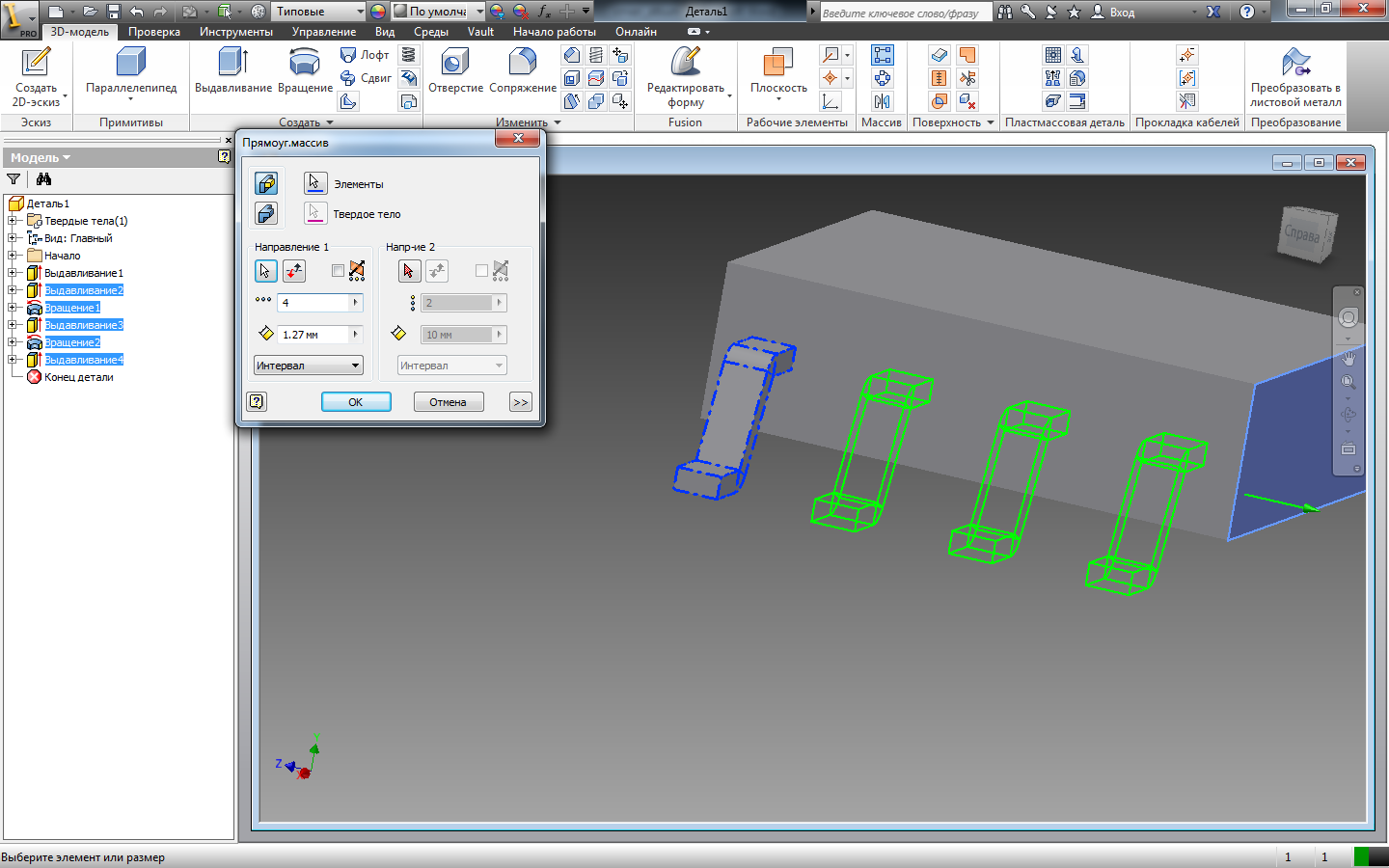

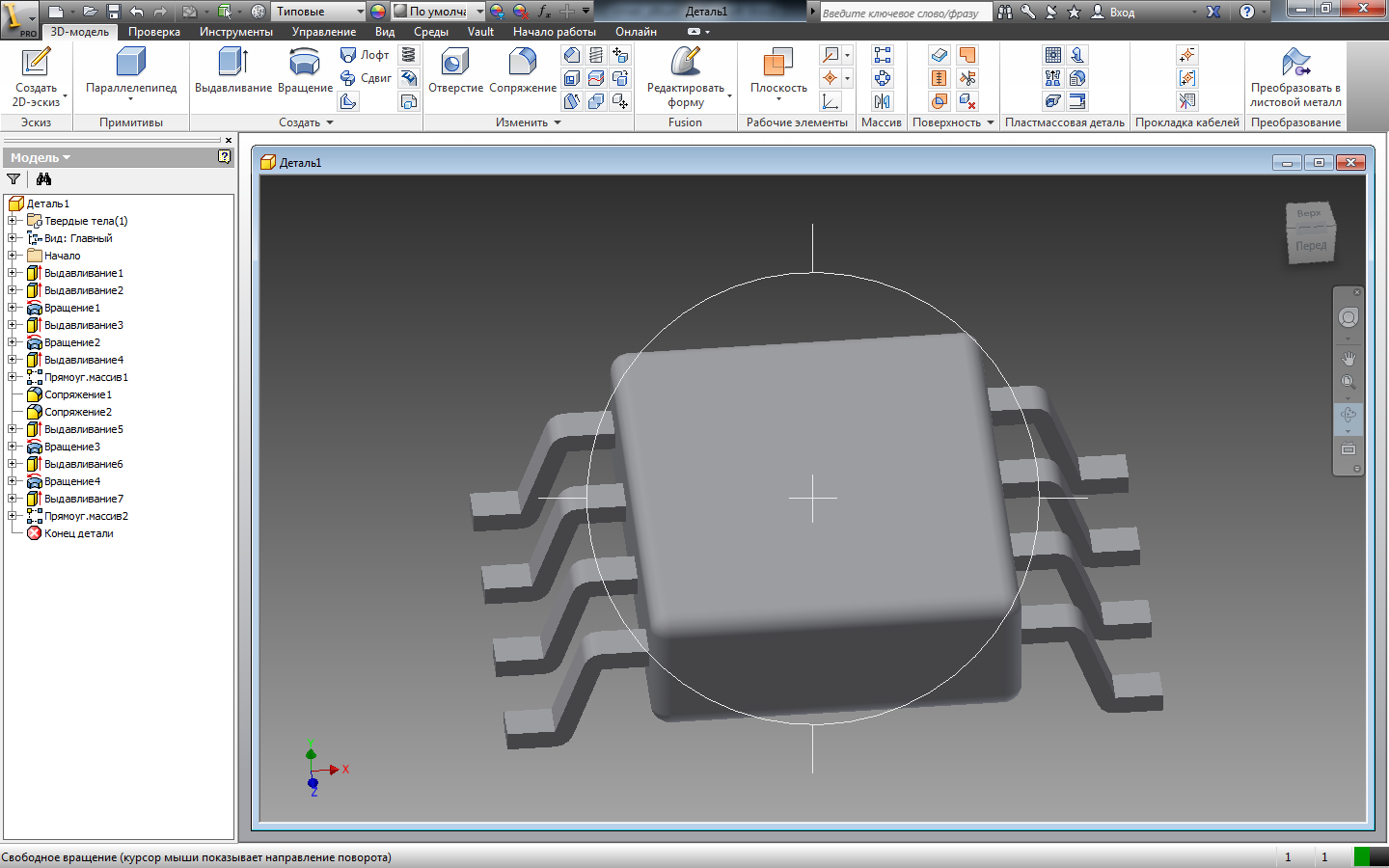

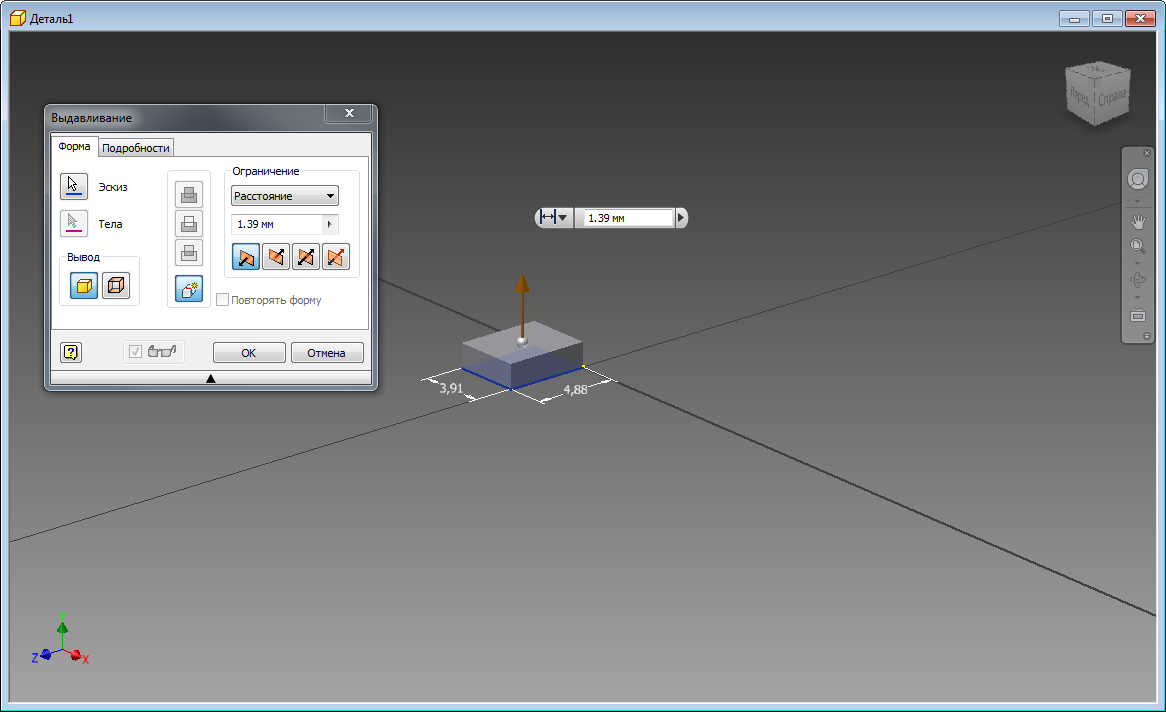

Последовательность создания 3D модели рассмотрена ниже на рисунках 95 – 110.

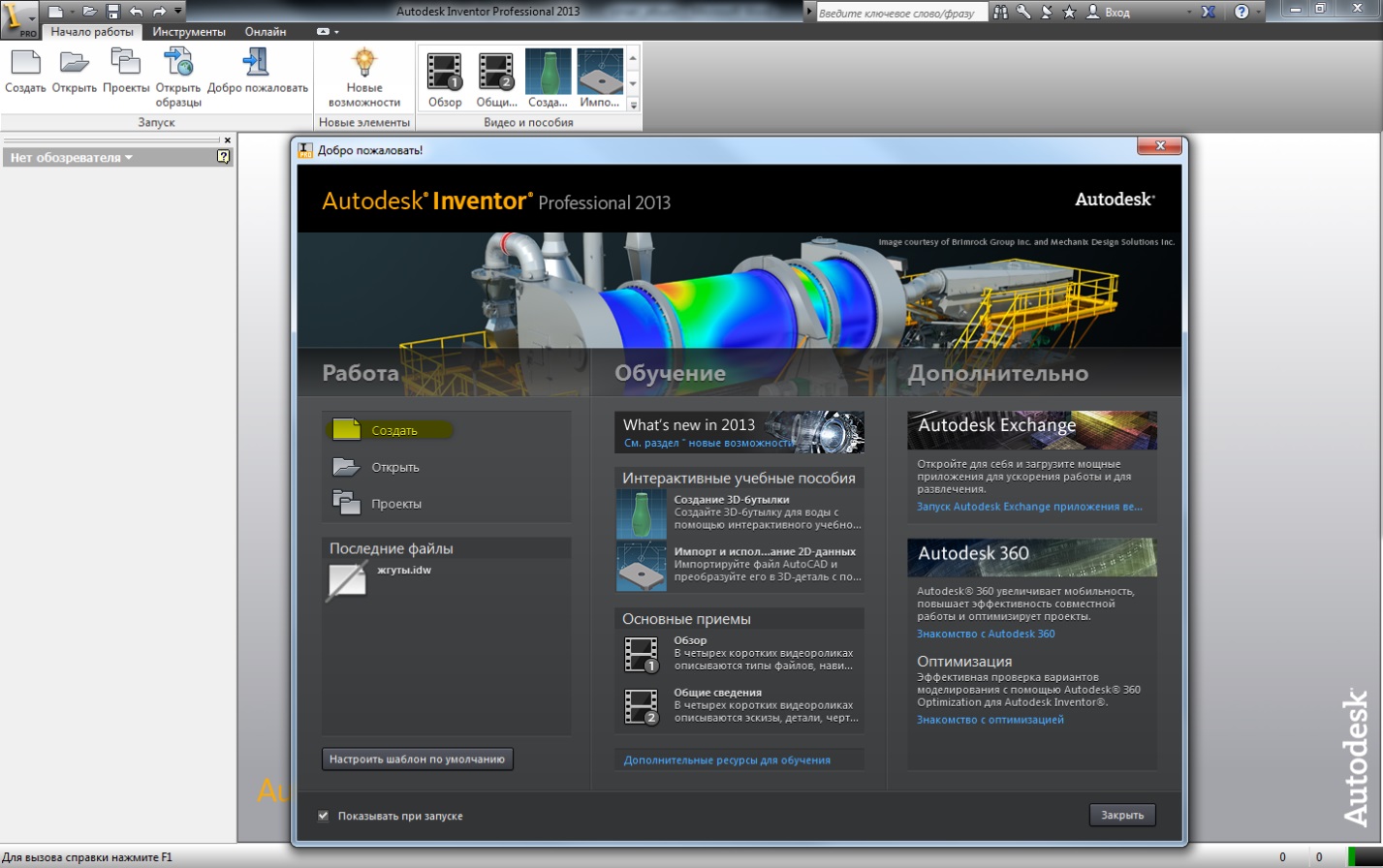

Рисунок 95 – главное окно Inventor Professional, нажимаем кнопку Создать

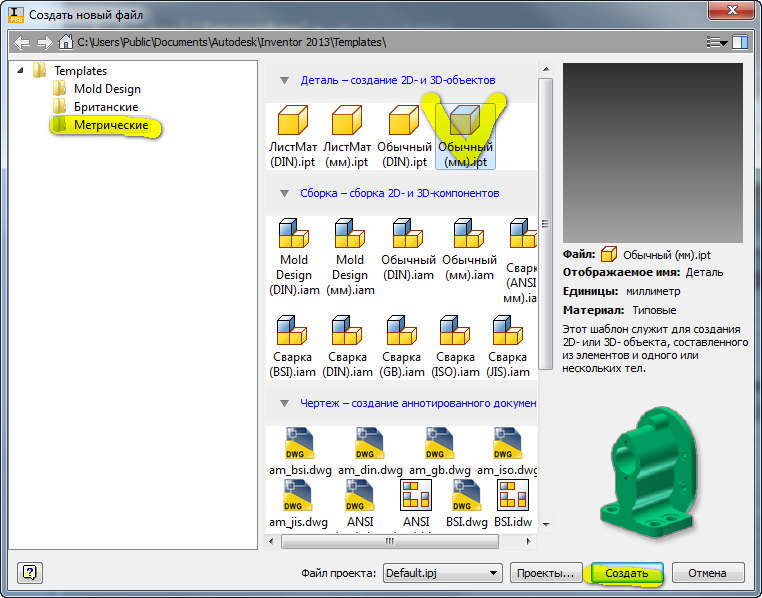

Рисунок 96 – окно выбора типа создаваемого файла

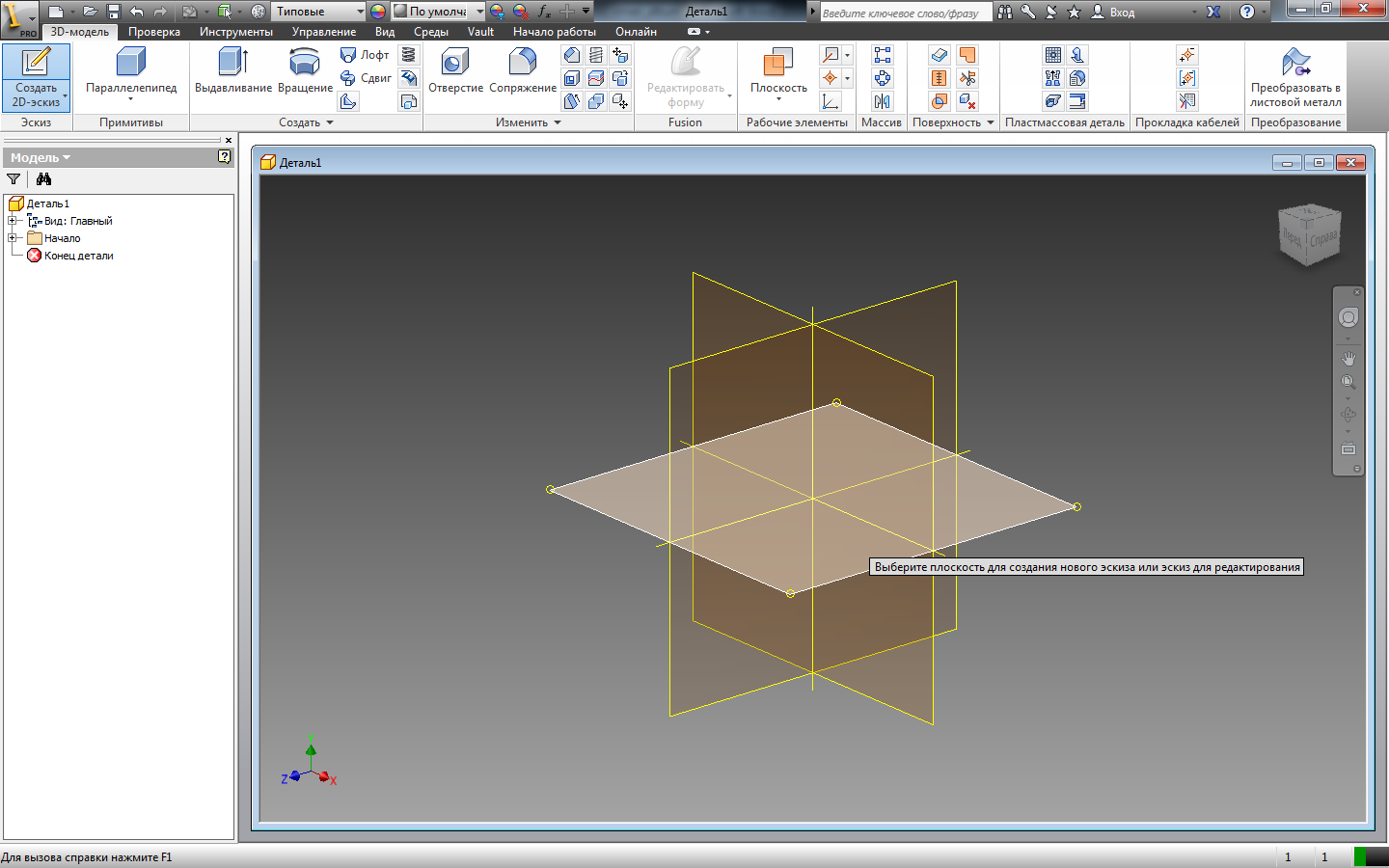

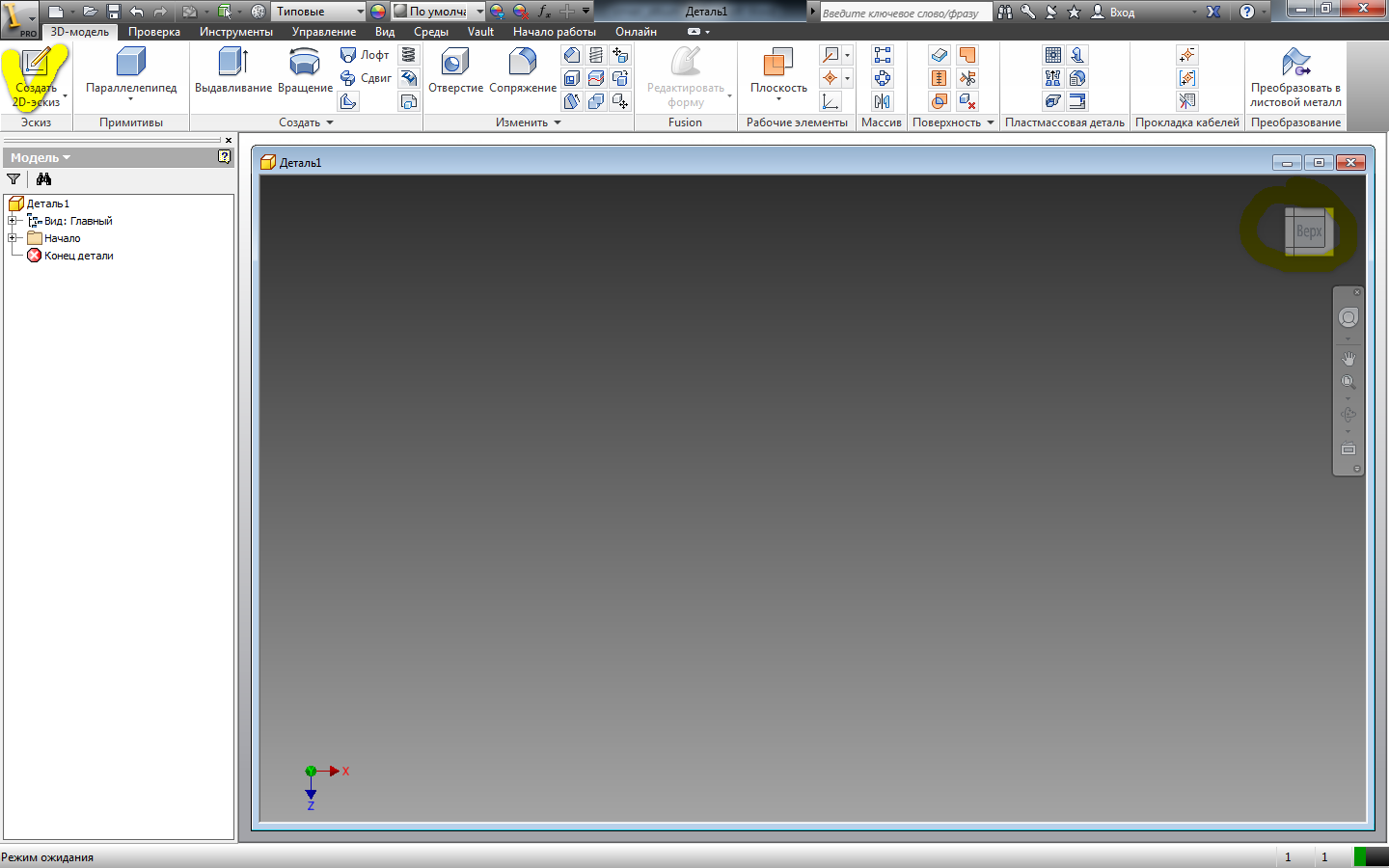

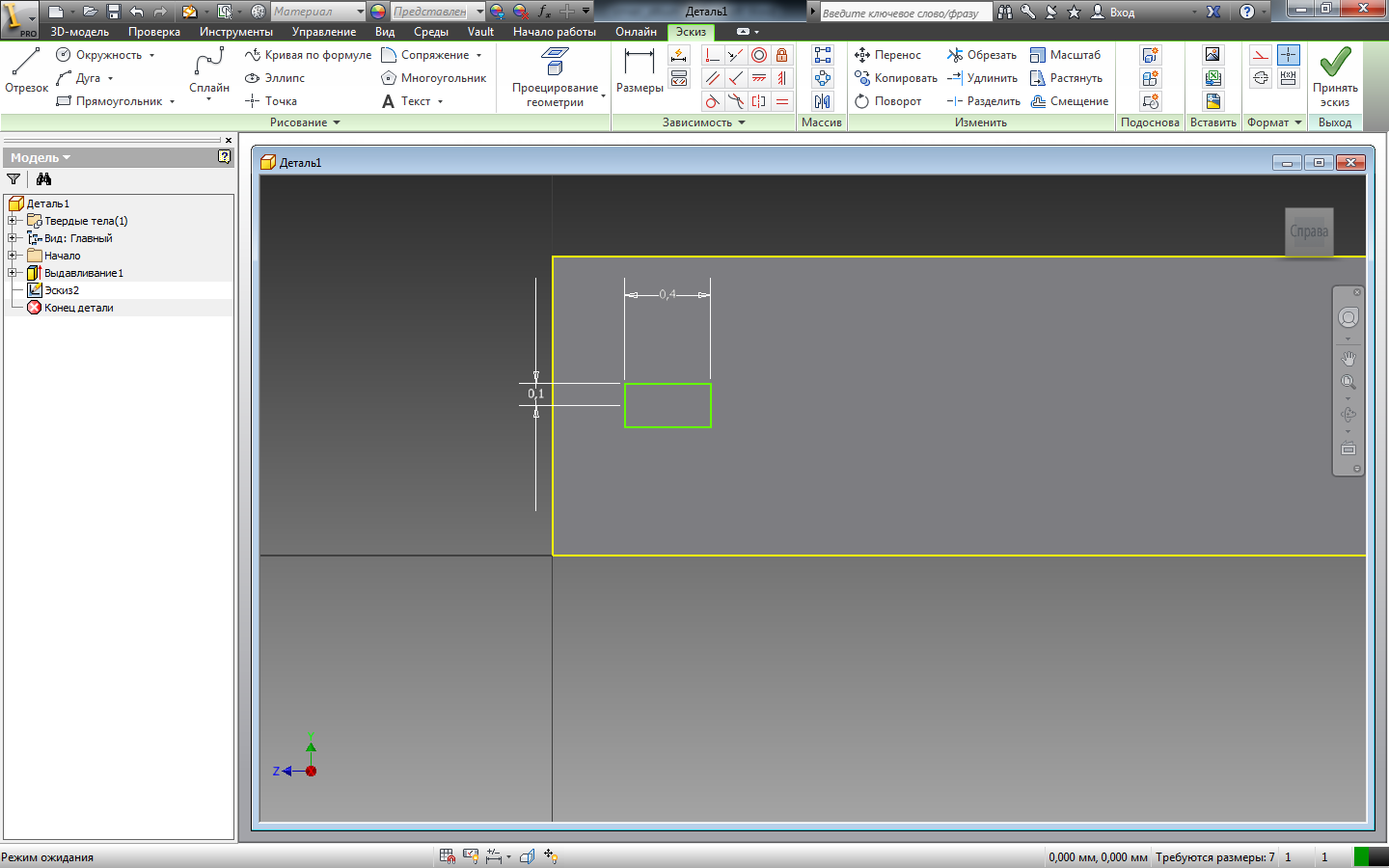

Рисунок 97 – выбираем вид “Вверх”, и создаем новый эскиз
Рисунок 98
Рисунок 99

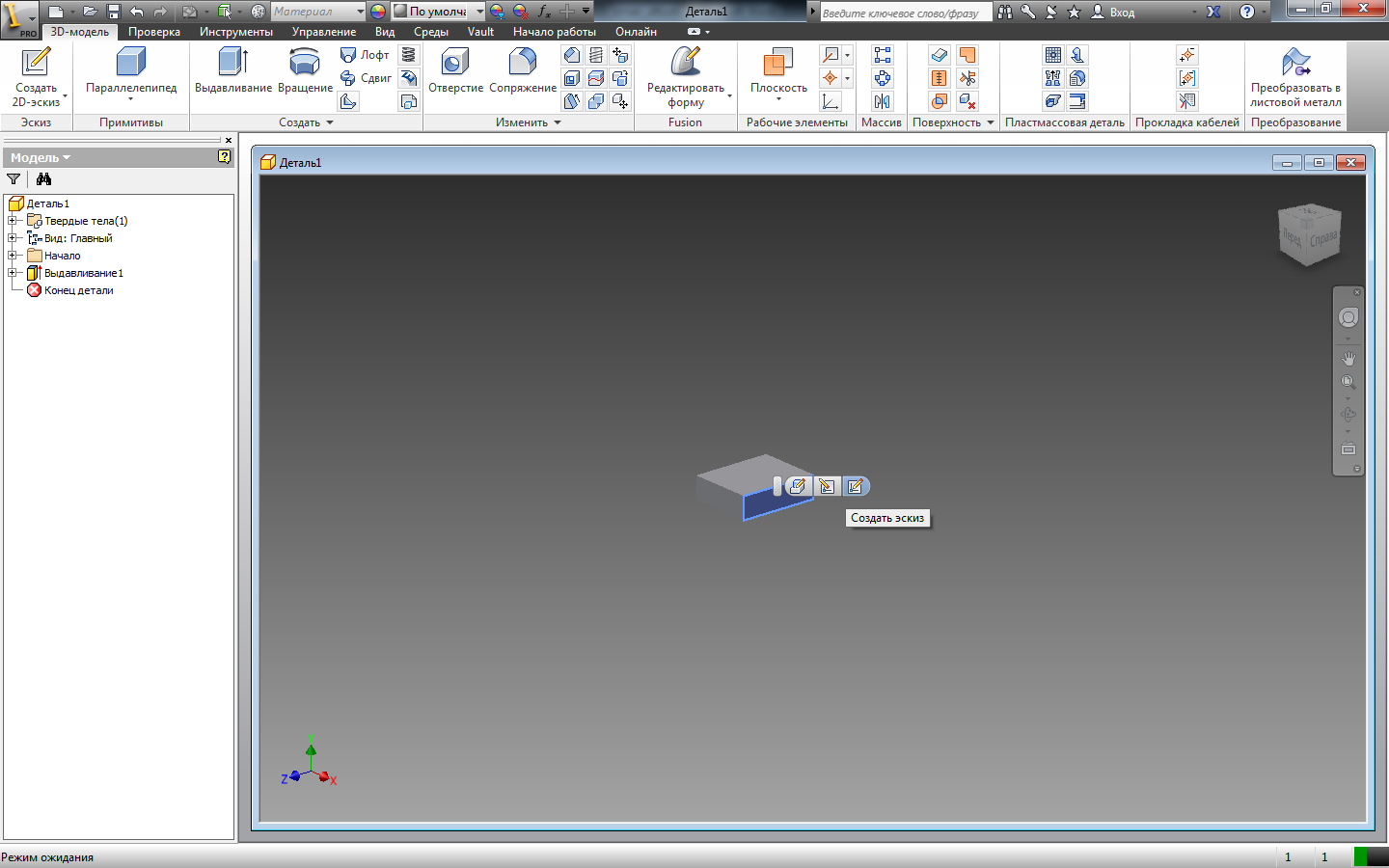

Рисунок 100

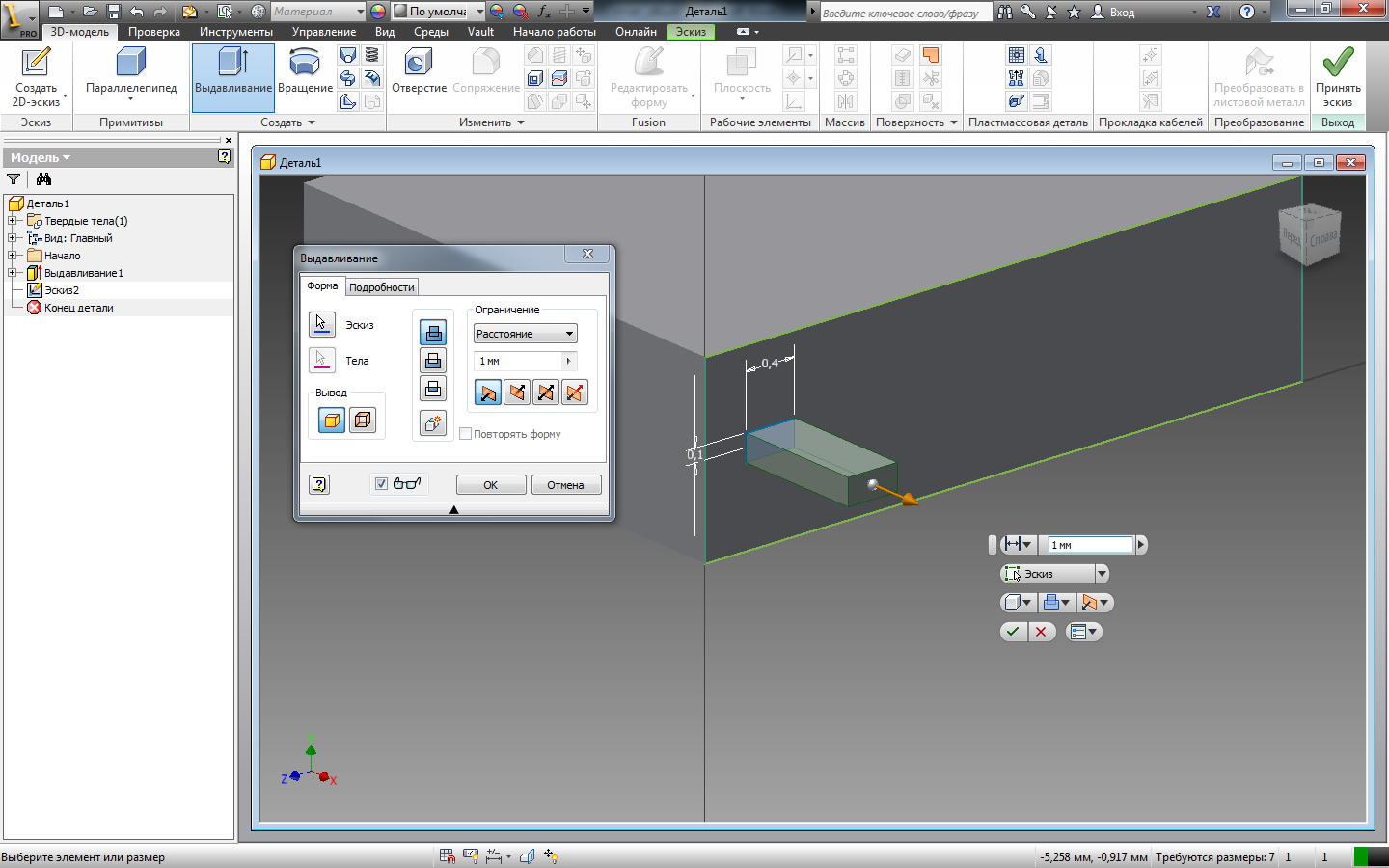

Рисунок 101
Рисунок 102
Рисунок 103
Рисунок 104
Рисунок 105

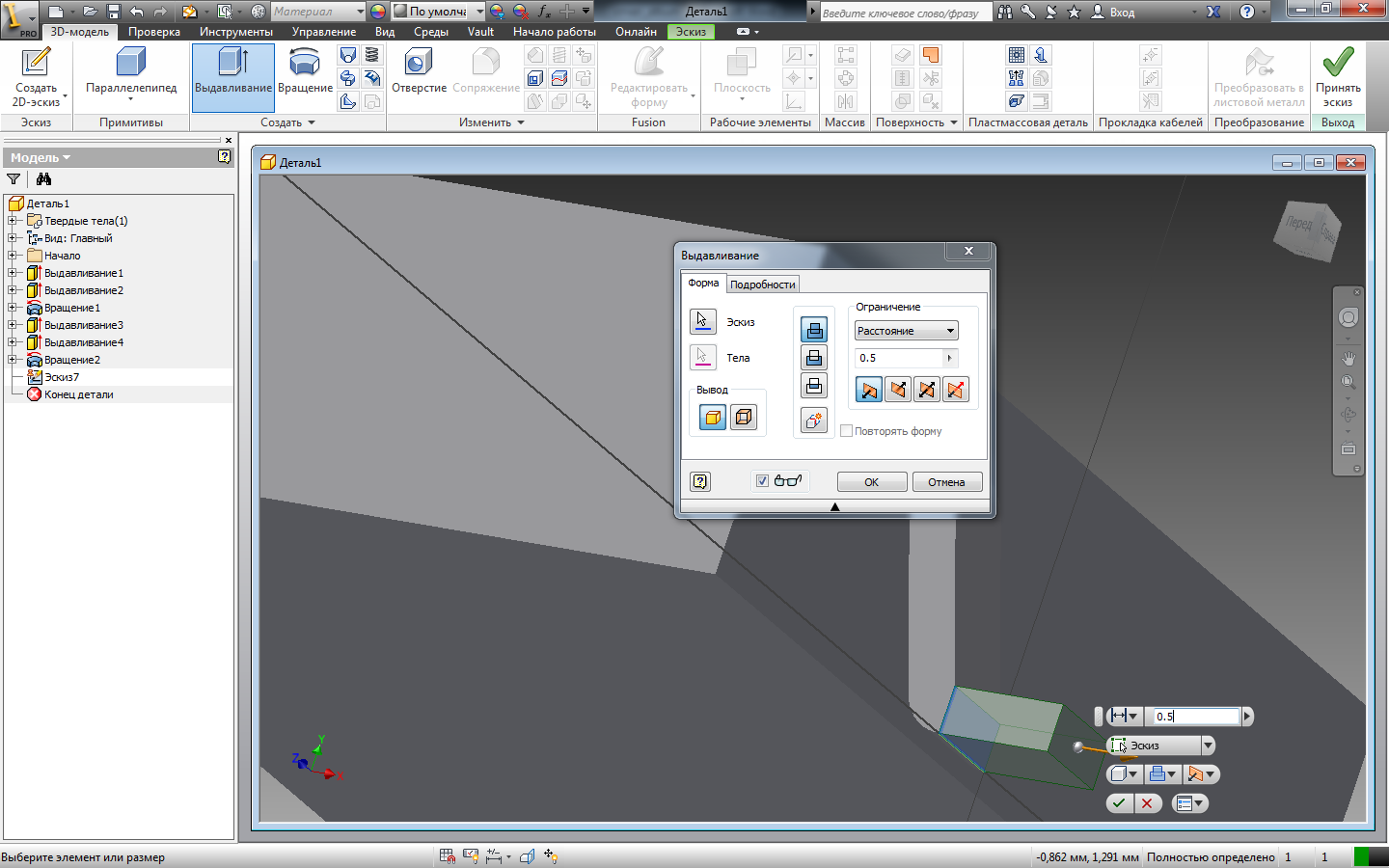

Рисунок 106
Рисунок 107
Рисунок 108
Рисунок 109
Рисунок 110
Аналогичным образом были созданы 3D модели для остальных компонентов (Рисунок 111 - )

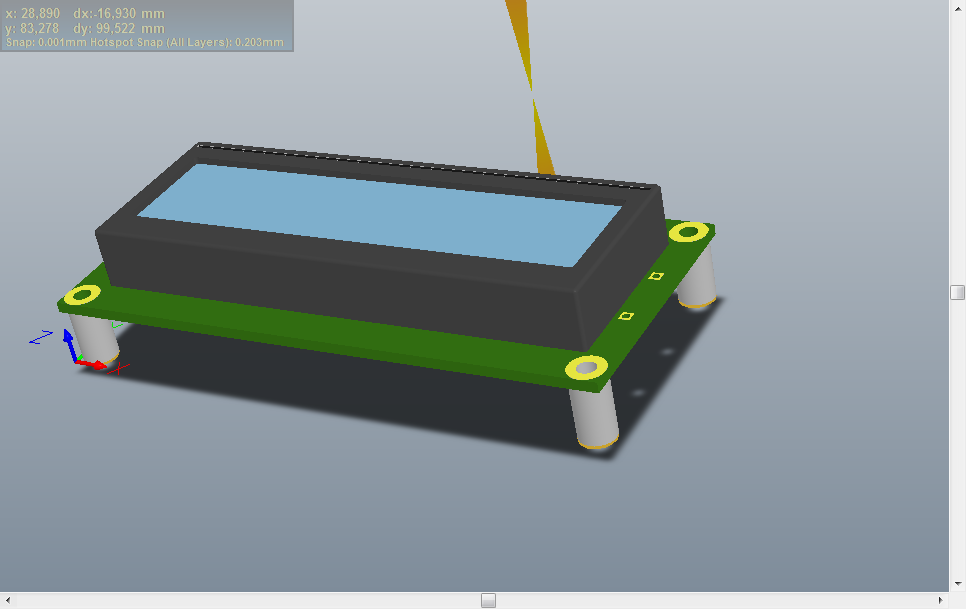

Рисунок 111 – 3D модель ЖКИ
Рисунок 112 – 3D модель кнопки

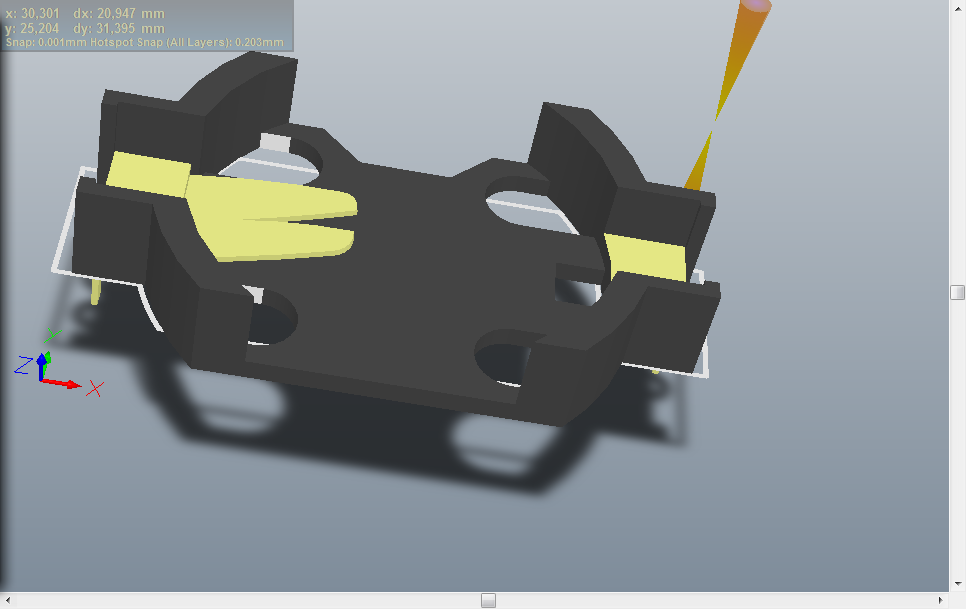

Рисунок 113 – 3D модель разъема для батарейки

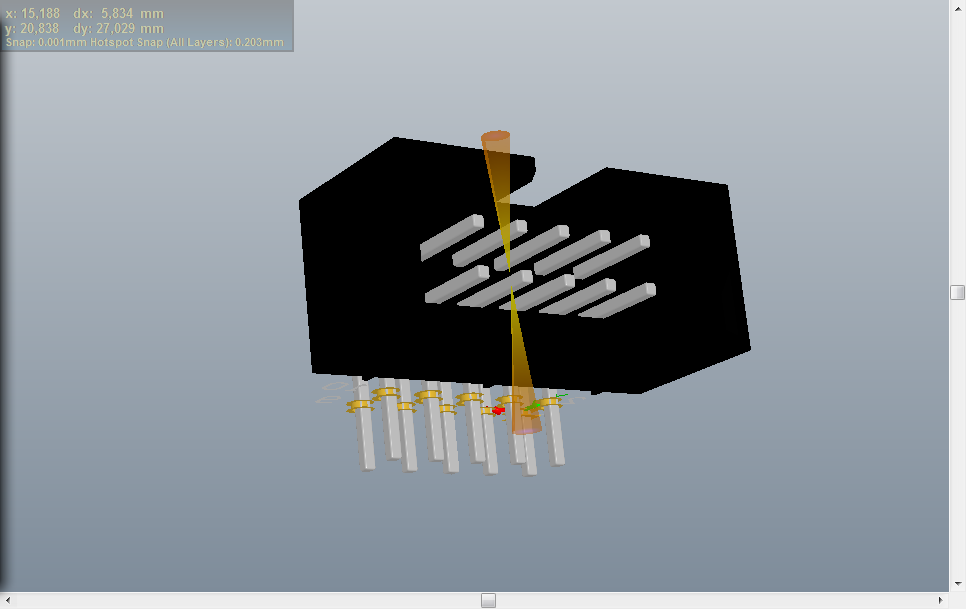

Рисунок 114 – 3D модель разъема IDC10

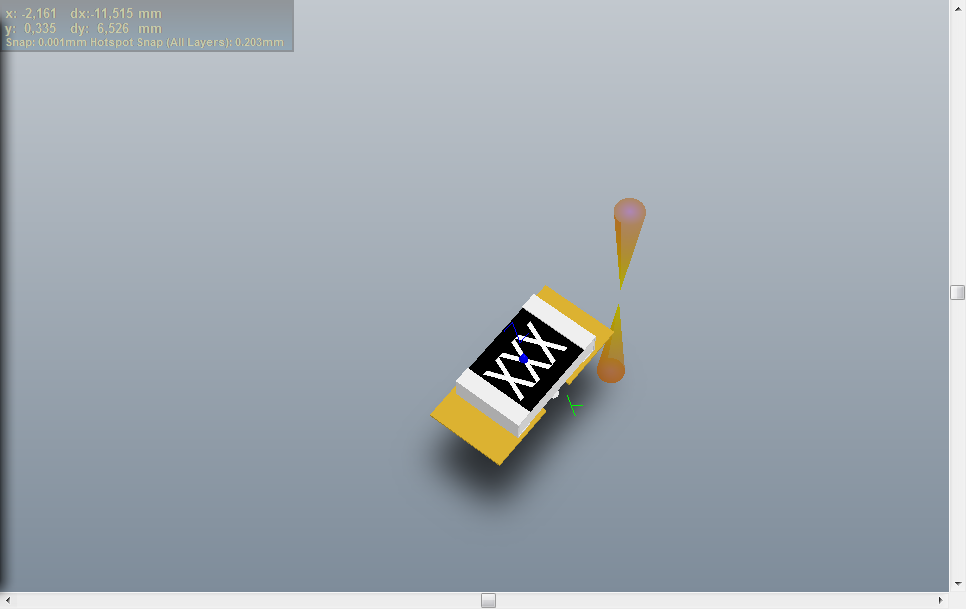

Рисунок 115 – 3D модель для резистора SMD0805

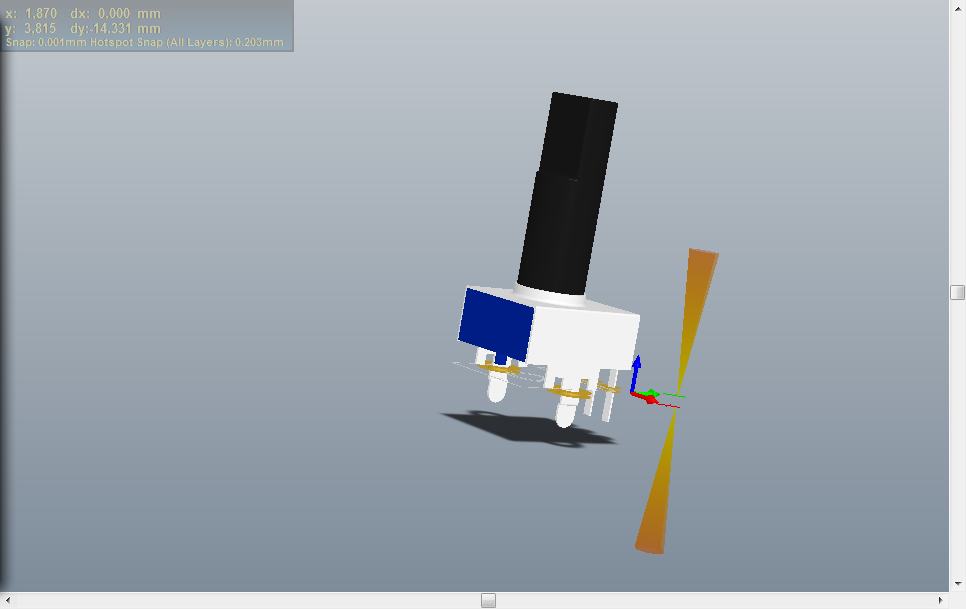

Рисунок 116 – 3D модель переменного резистора R-0904N
Рисунок 117 – 3D модель для конденсатора SMD0805

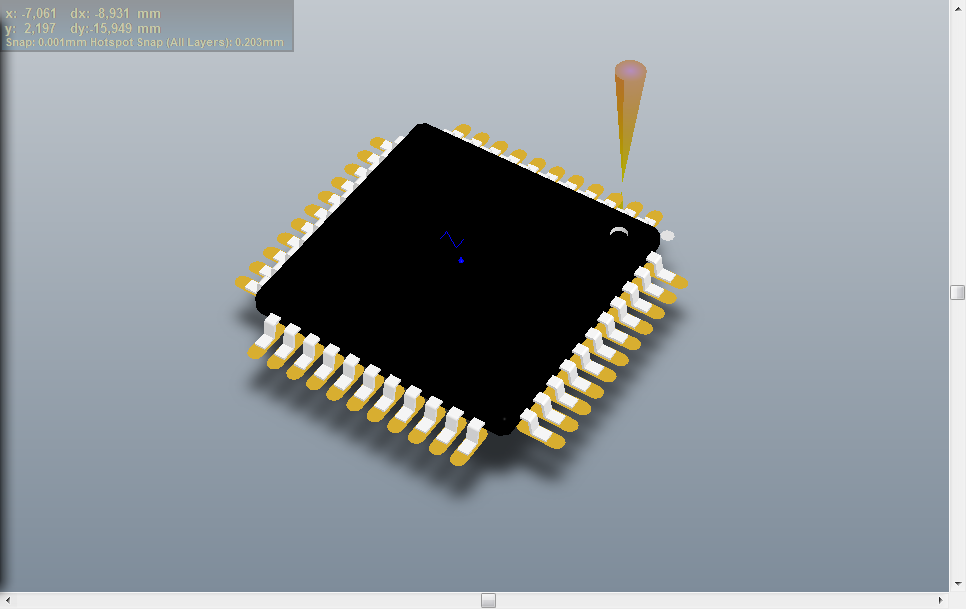

Рисунок 118 – 3D модель для Atmega 16
Рисунок 118 – 3D модель штырьевого разъема на 8 контактов
Создание Создание документа Schematic
Теперь можно перейти к созданию файла схемы, для этого необходимо щелкнуть правой кнопкой мыши по окну Project, затем Add New to Project => Schematic (Рисунок 119), и сразу после этого сохранить файл при помощи диалога Save as
Рисунок 119 – создание нового файла Schematic

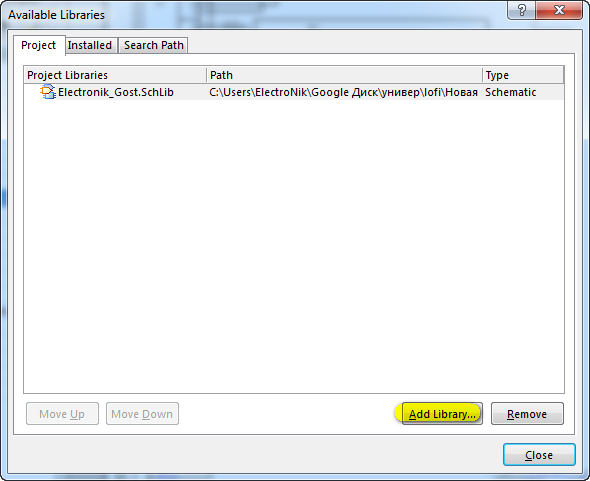

Далее подключим созданную ранее библиотеку ElectroNik_GOST, для этого в окне Libraries нажмем на кнопку Libraries (рисунок 120), затем в появившемся окне на Add labrary (рисунок 121), и найдем и подключим библиотеку.

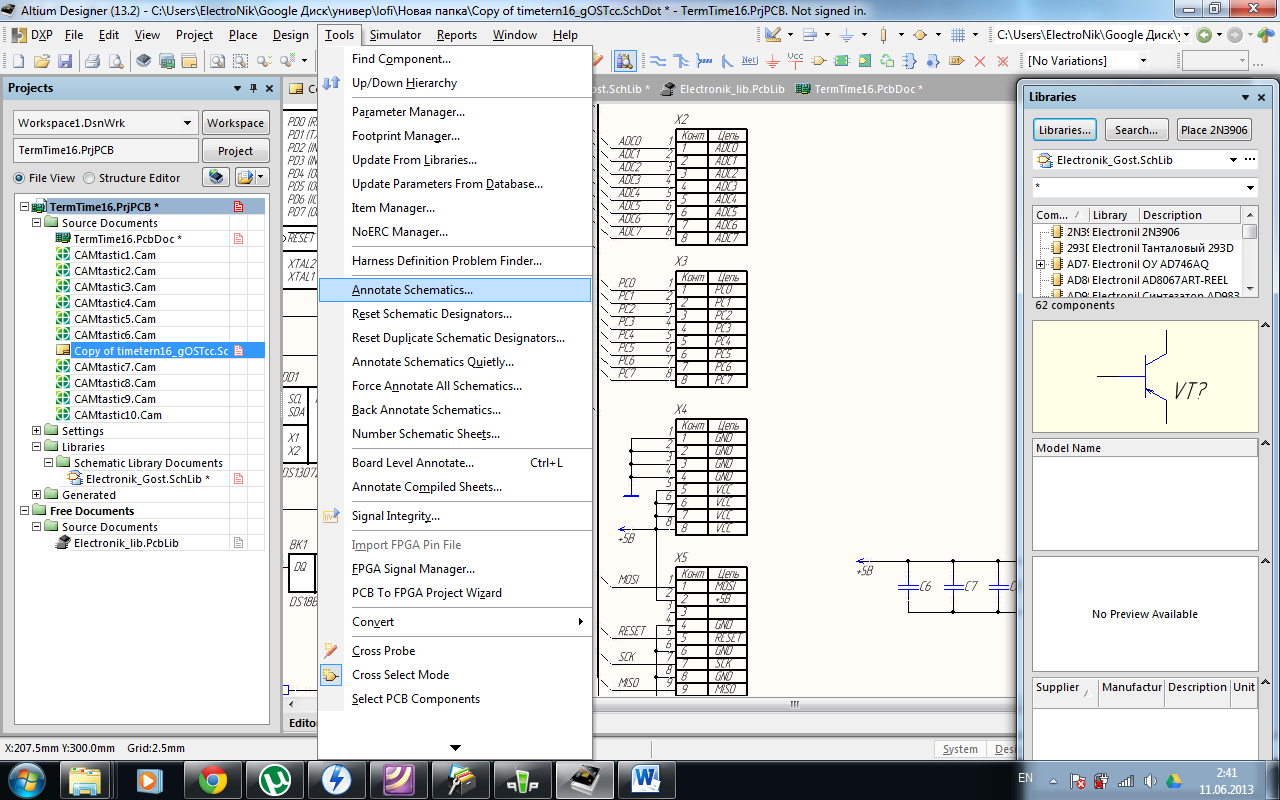

Далее перетащим все необходимые компоненты из библиотеки в поле схемы и все соединим согласло проектируемой схеме. Добавление электрической связи осуществляется при помощи горячих клавиш P (Place) =>W (Wire); добавление шины P(Place) => B(Bus); метки связи P => N (Net Label). Затем необходимо произвести автоматическую нумерацию компонентов. Для этого необходимо на главной панели перейти на вкладку Tools => Annotate Schematic (рисунок 122). Затем в появившемся окне в пункте Order of Processing выбрать Down Then Across (в этом случае нумерация в схеме будет производиться согласно ЕСКД ГОСТ- с верху вниз, справа на лево), нажать кнопку Update Changes List, далее нажать кнопку Accept Changes (рисунок 123). В появившемся окне нажать кнопку Execute Changes (рисунок 124).
Рисунок 120
Рисунок 121
Рисунок 122

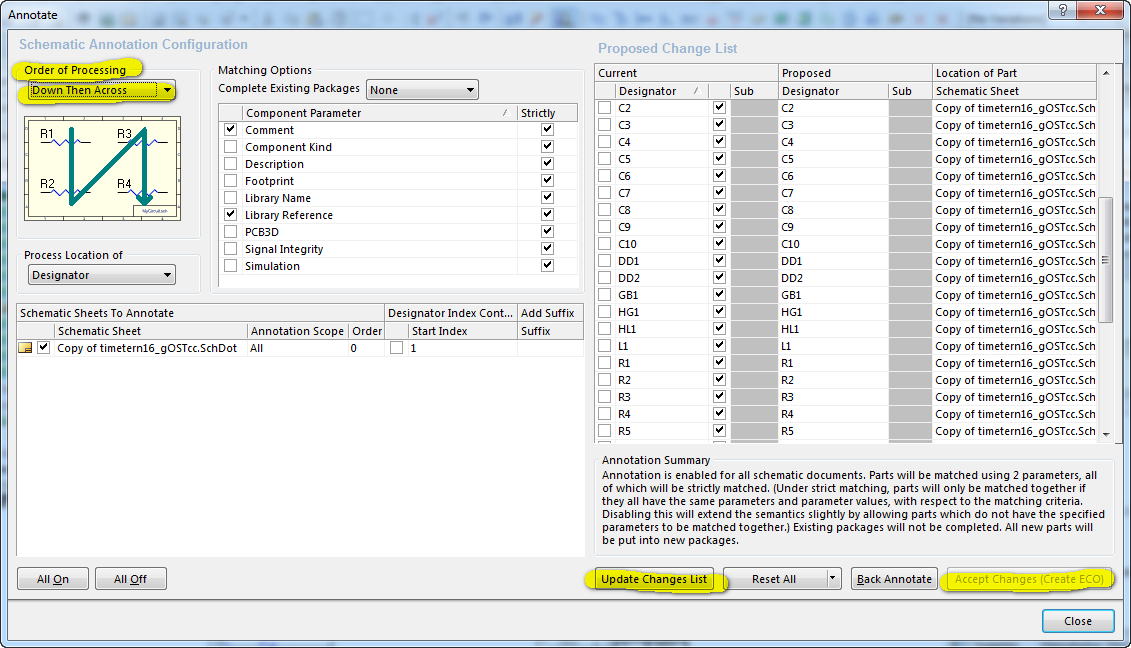

Рисунок 123

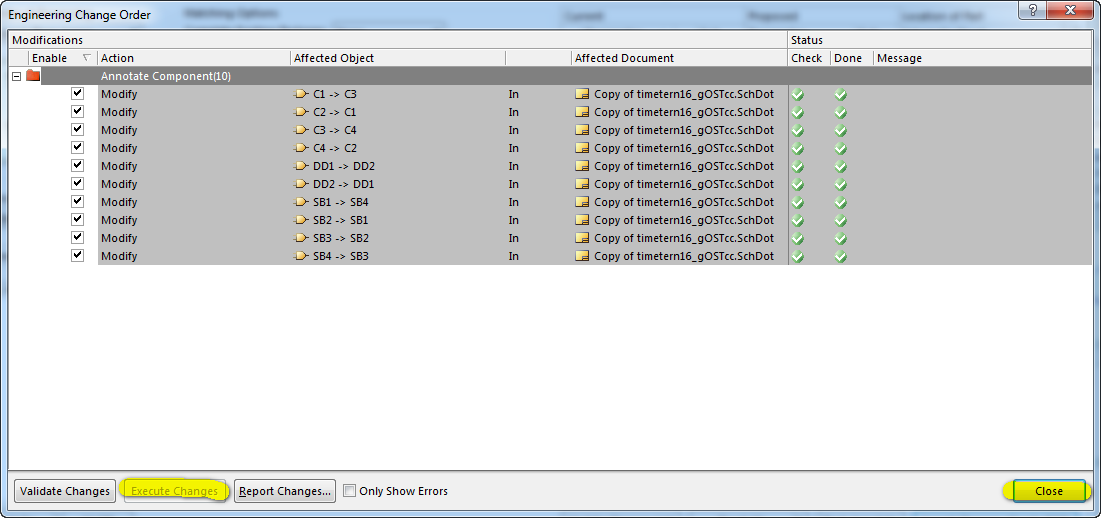

Рисунок 124

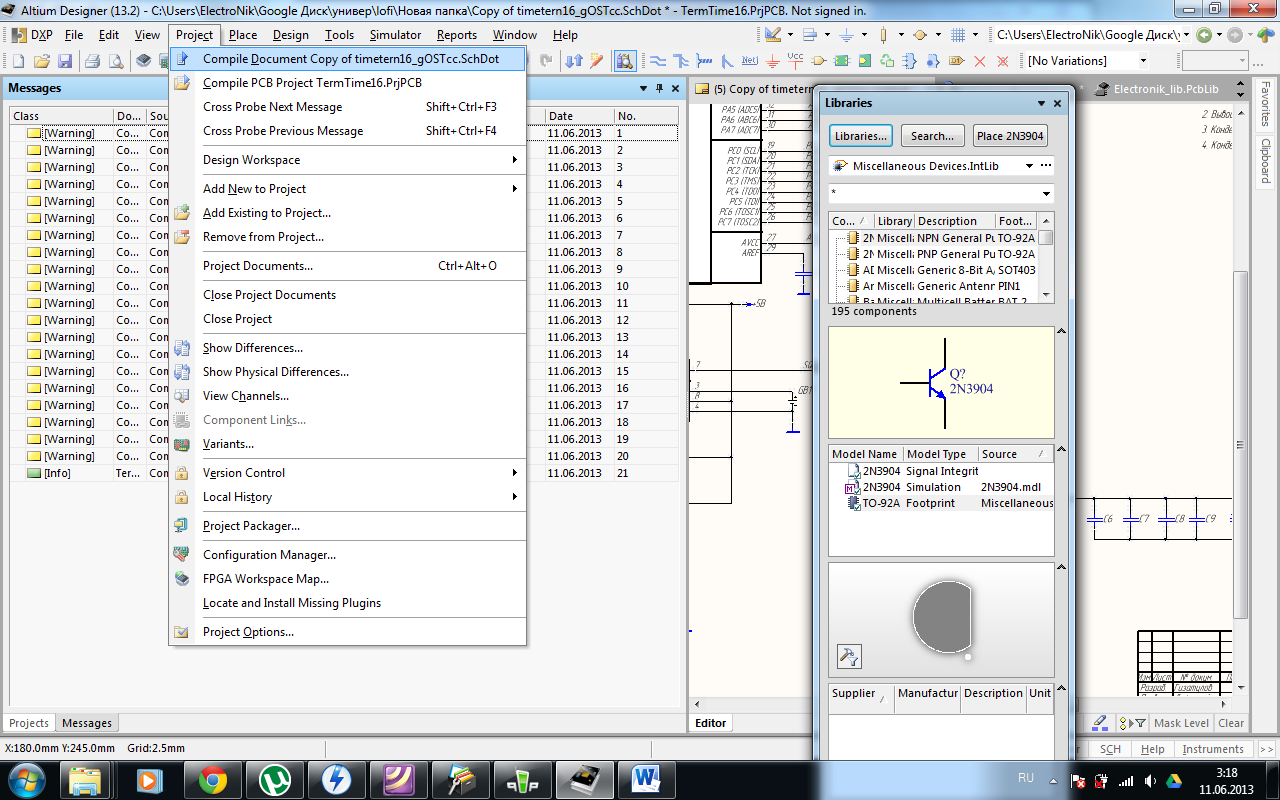

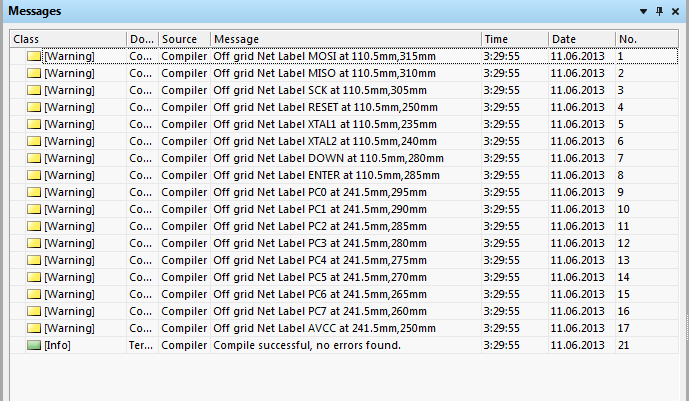

Затем рекомендуется проверить схему на наличие ошибок, для этого необходимо на главной панели перейти на главной панели перейти на Project => Compile Document (рисунок 125) . В случае возникновения ошибок они появятся в окне messages с пометкой [error], грубые ошибки появятся с пометкой [fatal error], предупрежнения с пометкой [ warning]. Перед началом трассировки платы необходимо исправит все ошибки и грубые ошибки и внимательно просмотреть предупреждения. В нашем случае проверка показала, что ошибок и грубых ошибок у нас нет, а предупреждения сигнализируют о незначительных помарках в оформлении (рисунок 126). Поэтому мы можем переходить к следующему этапу – создание печатной платы. Созданная схема расположена в приложении А
Рисунок 125
Рисунок 126
