Создание посадочных мест компонентов

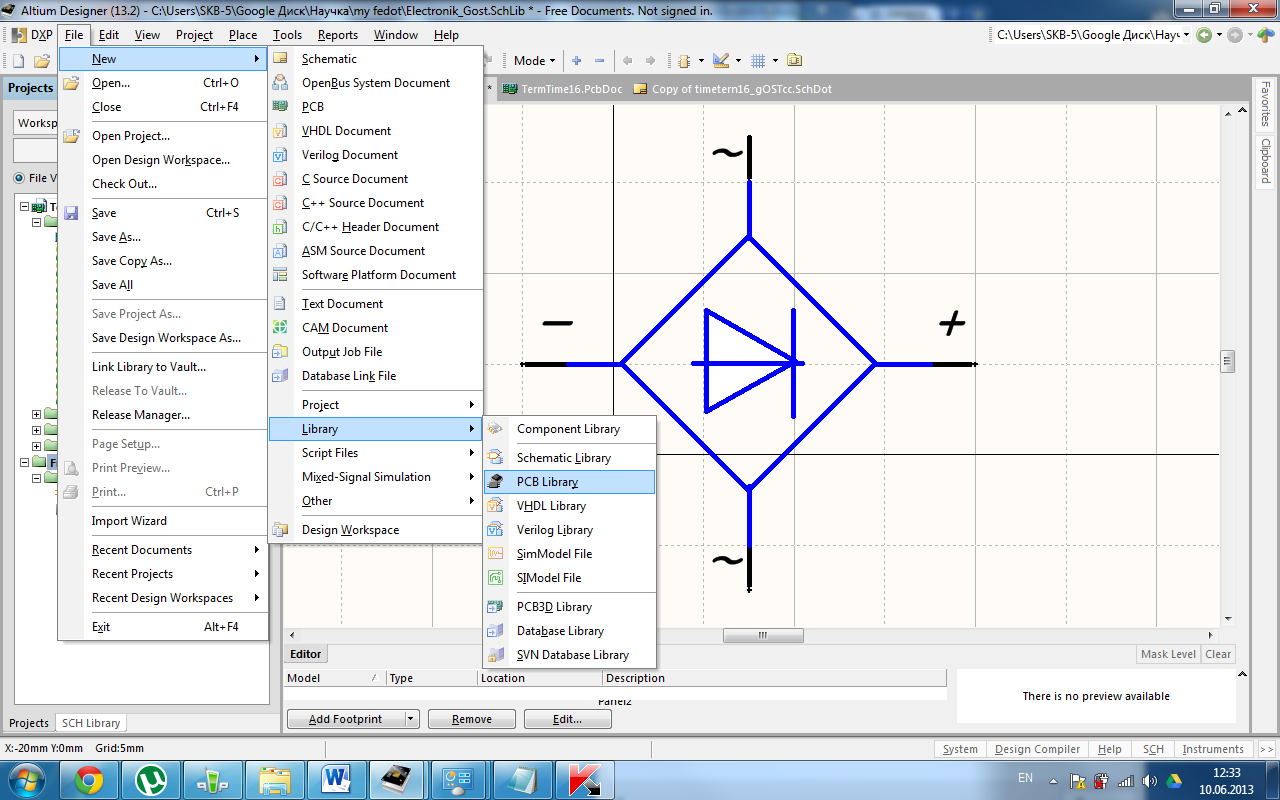

Создадим новую библиотеку посадочных мест File => New => Library=> PCB library, назовем её ElectroNik_Gost (рисунок 71), для этого необходимо щелкнуть правой кнопки по появившейся новой библиотеке в окне Project и нажать на Save as
Рисунок 71 – создание библиотеки посадочных мест
Далее перейдем в меню PCB_Library, для этого в правом нижнем углу необходимо нажать на PCB => PCB_Library. В появившемся окне PCB Library два раза нажмем на PCBComponent_1 (рисунок 72), после этого появиться меню редактирования параметров посадочного места (рисунок 73).
Рассмотрим создание нового посадочного места на примере посадочного места для символьного ЖКИ WH1602B. Для этого в меню редактирования параметров посадочного места введем информацию согласно рисунку 74. Перед началом создания посадочного места для любого элемента следует открыть документацию на элемент (datasheet) на странице с рекомендованным посадочным местом, в случае, если такой страницы нет, то следует открыть страницу с чертежом корпуса элемента. Чертеж корпуса ЖКИ WH1602B представлен на рисунке 75.
Рисунок 72 - окно PCB Library

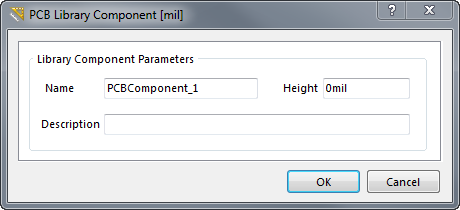

Рисунок 73 - меню редактирования параметров посадочного места
Рисунок 74 – заполнение параметров посадочного места

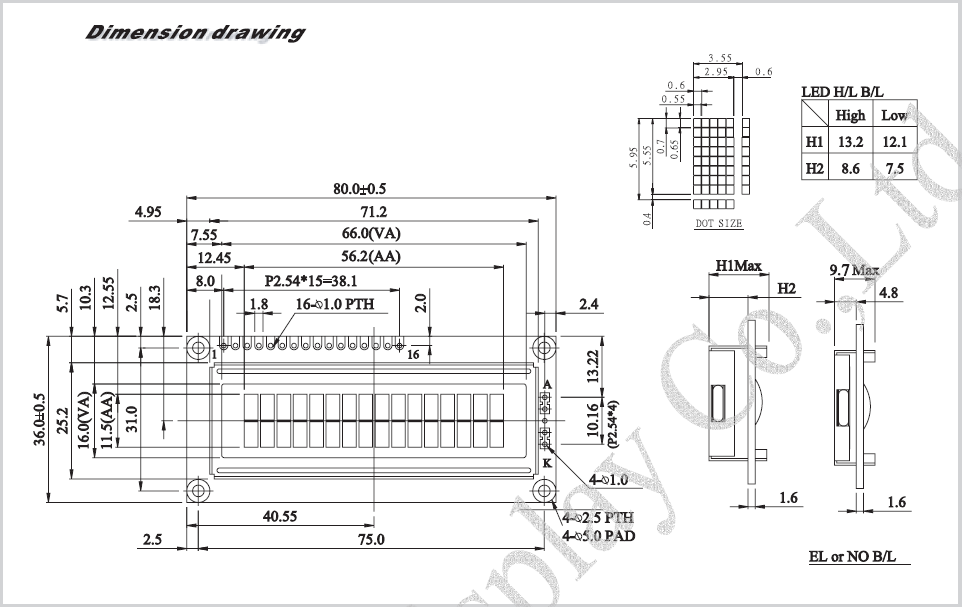

Рисунок 75 – чертеж WH1602B
Согласно чертежу расставим пады (Pad) на рабочем поле. Перед расстановкой Pad необходимо при помощи чертежа вычислить координаты центров всех отверстий. Вызов инструмента Pad производиться при помощи горячих клавиш P (Place) => P (Pad), редактирование параметров Pad производиться при помощи клавиши Tad. Для того, чтобы установить Pad согласно вычисленным координатам необходимо, после выбора инструмента Pad, нажать горячие клавиши J(Jump)=>L(Location) и ввести координаты в появившееся окно, затем нажать клавишу Enter. Таким методом были расставлены все пады для WH1602B (Рисунок 76).

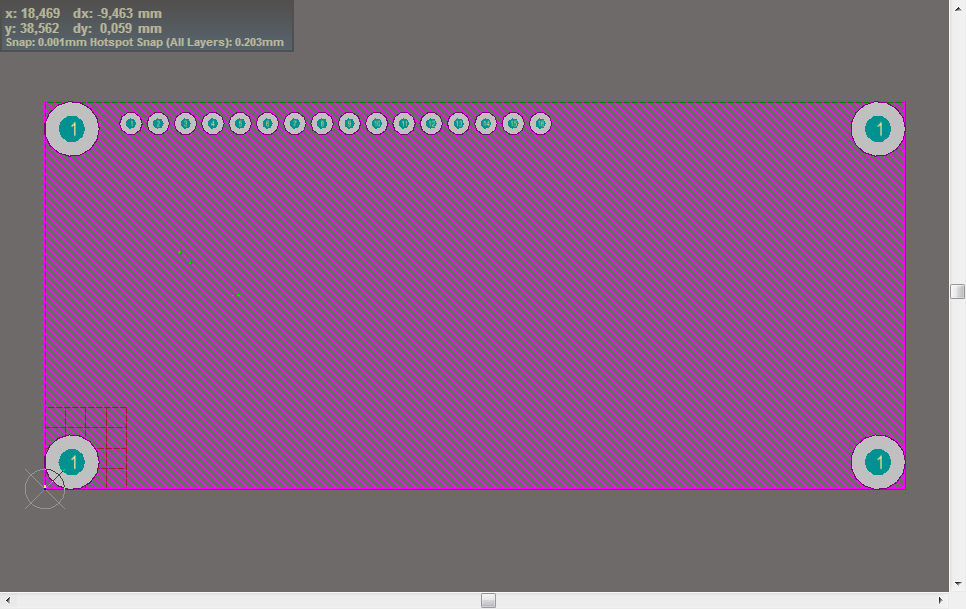

Рисунок 76 – посадочное место для WH1602B
Теперь рассмотрим второй способ создание посадочного места, при помощи IPC Compliant Footprint Wizard, встроенного в Altium компонента для автоматического создания посадочных мест. В качестве примера рассмотрим создание посадочного места для DS1307, чертеж корпуса которого представлен на рисунке 77.
Рисунок 77 – чертеж DS1307
На рисунка 78 – 83 представлена последовательность создания посадочного места для DS1307 при помощи IPC Compliant Footprint Wizard.

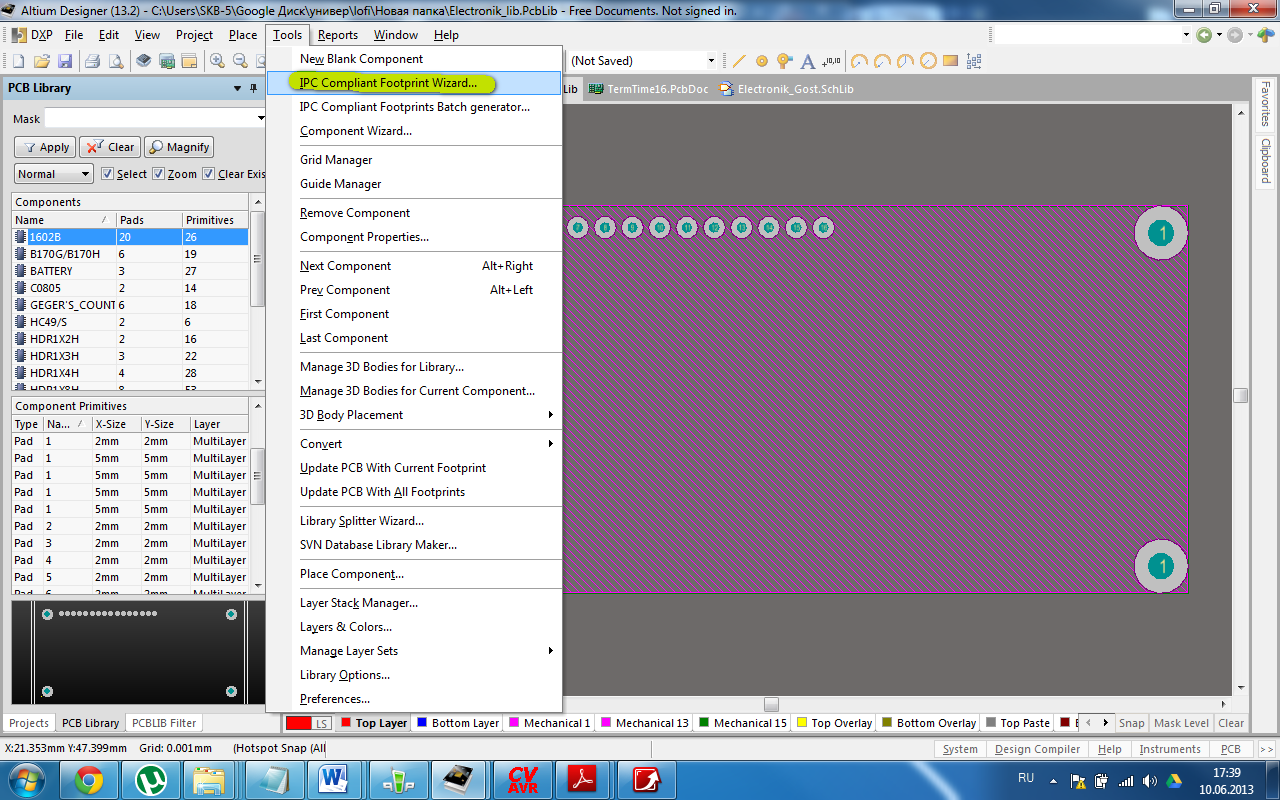

Рисунок 78 – запуск IPC Compliant Footprint Wizard

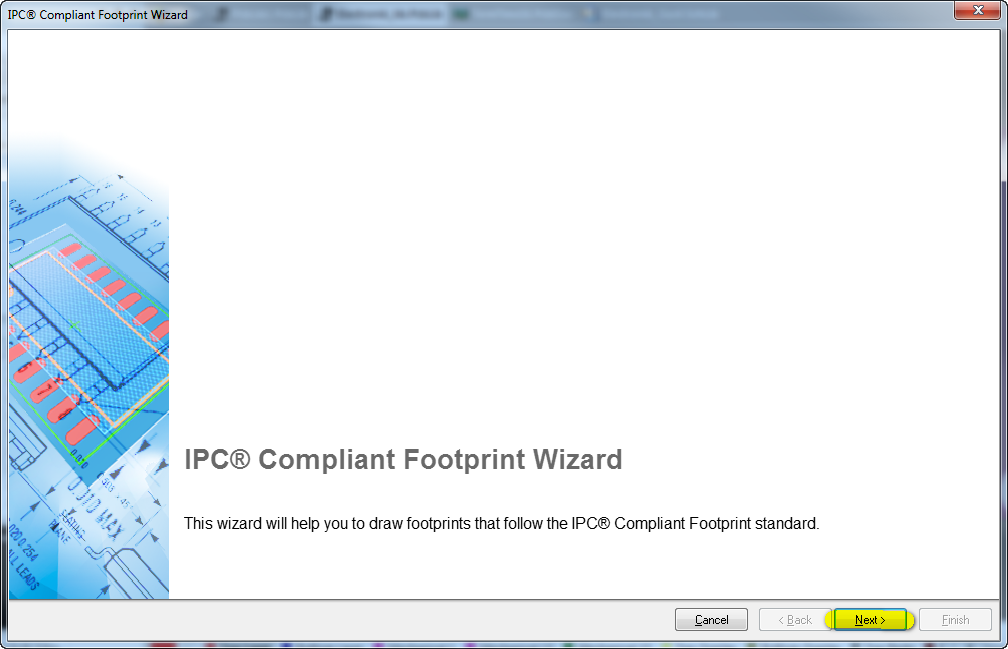

Рисунок 79 – нажимаем клавишу Next

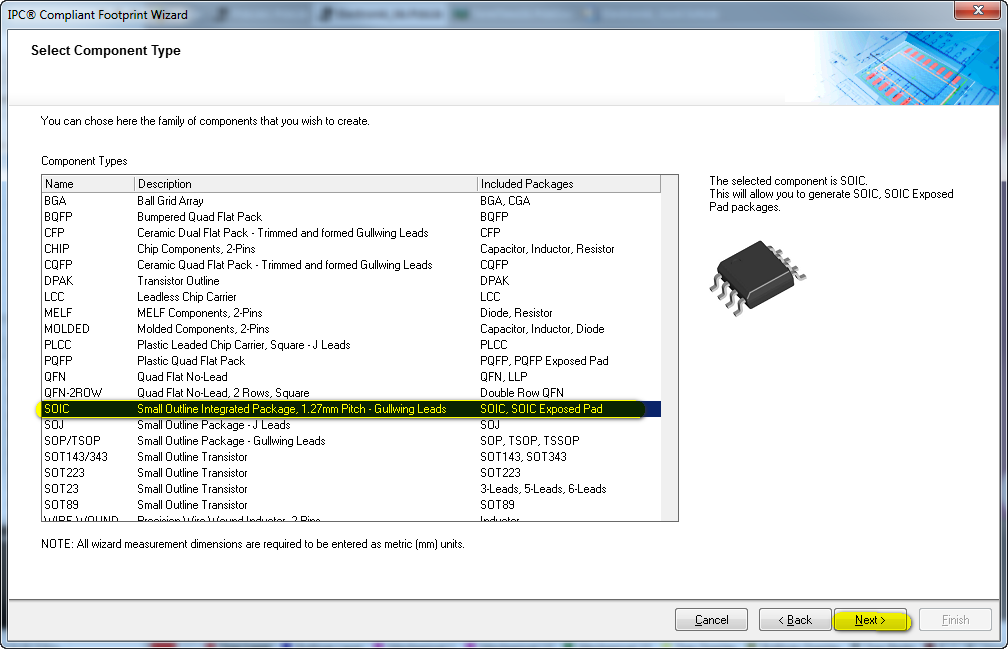

Рисунок 80 – выбираем тип корпуса (SOIC) и жмем Next

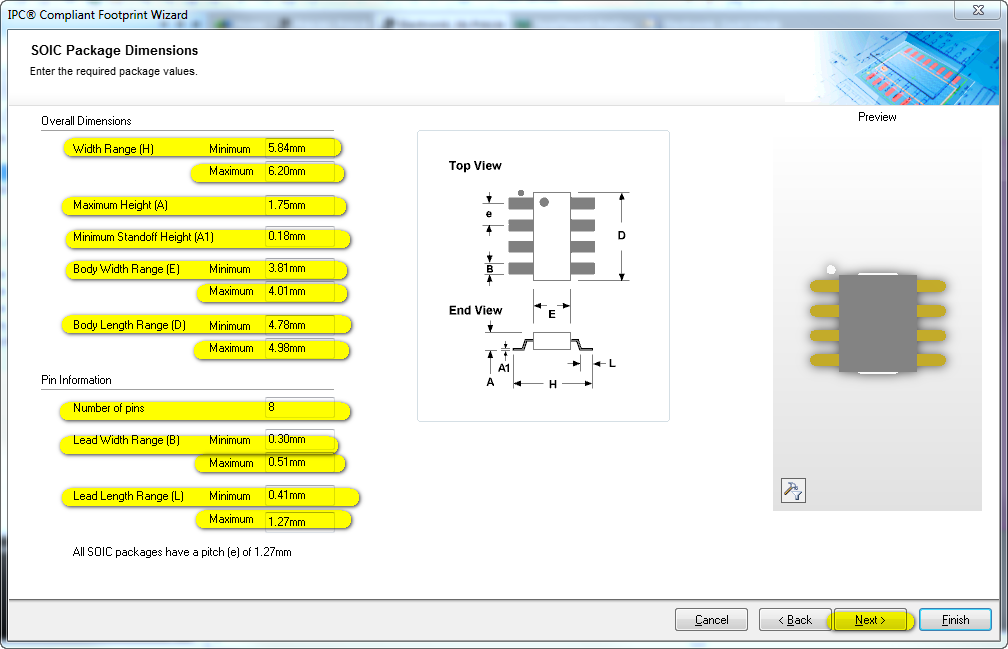

Рисунок 81 – вводим размеры согласно таблицы указанной на чертеже и жмем Next
Рисунок 82 – жмем Next

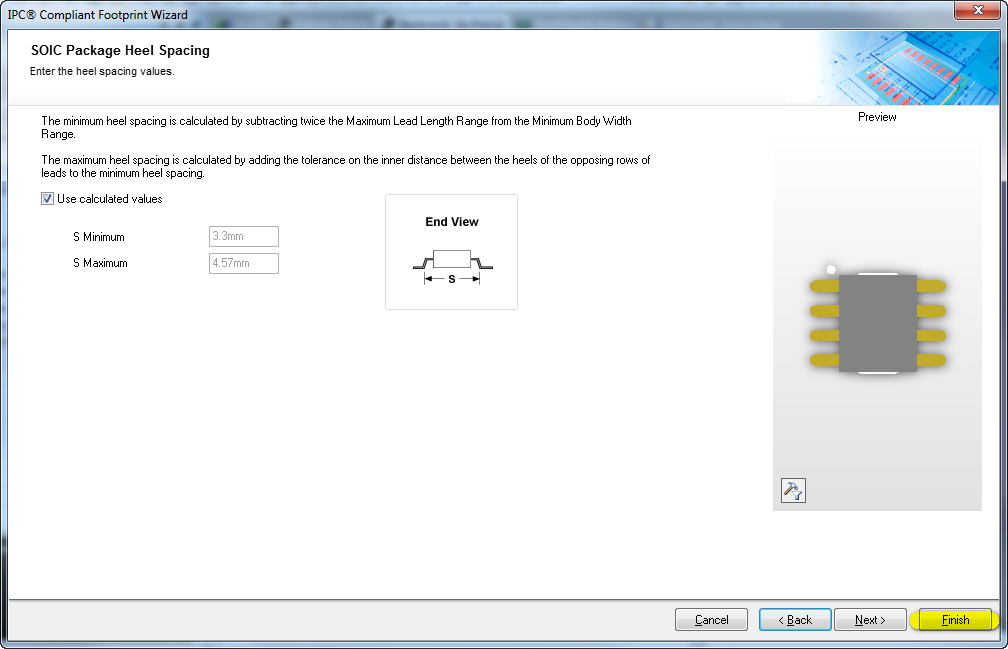

Рисунок 83 – жмем Finish
После всех проделанных манипуляций, IPC Compliant Footprint Wizard сгенерировал посадочное место, которое представлено на рисунке 84.

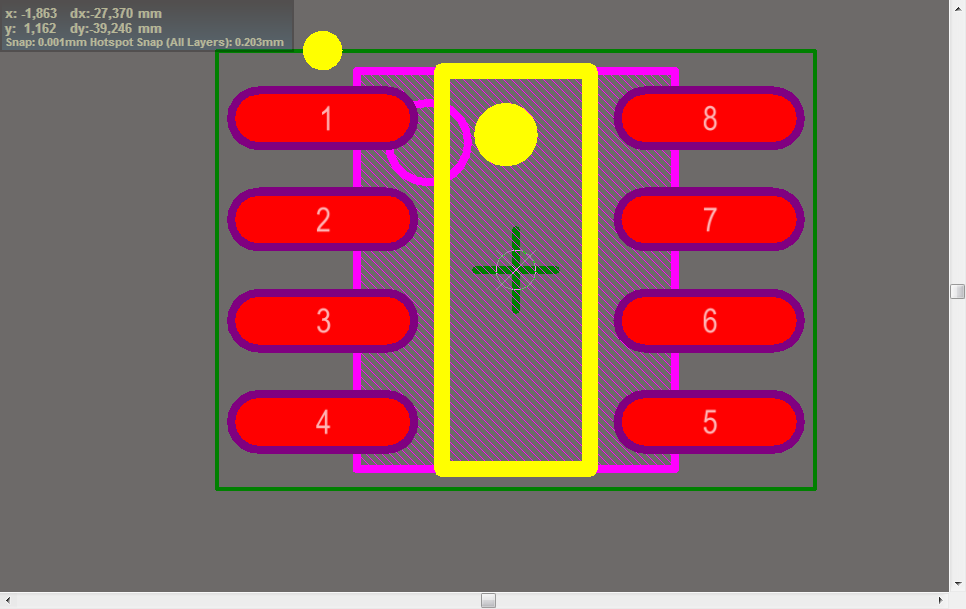

Рисунок 84 – посадочное место для DS1307
При помощи рассмотренных выше двух способов создания посадочных мест были созданы посадочные места, для остальных компонентов, которые представлены на рисунках 85 - . Чертежи всех созданных элементов содержаться в выдержках из документаций, которые содержаться в приложении В.

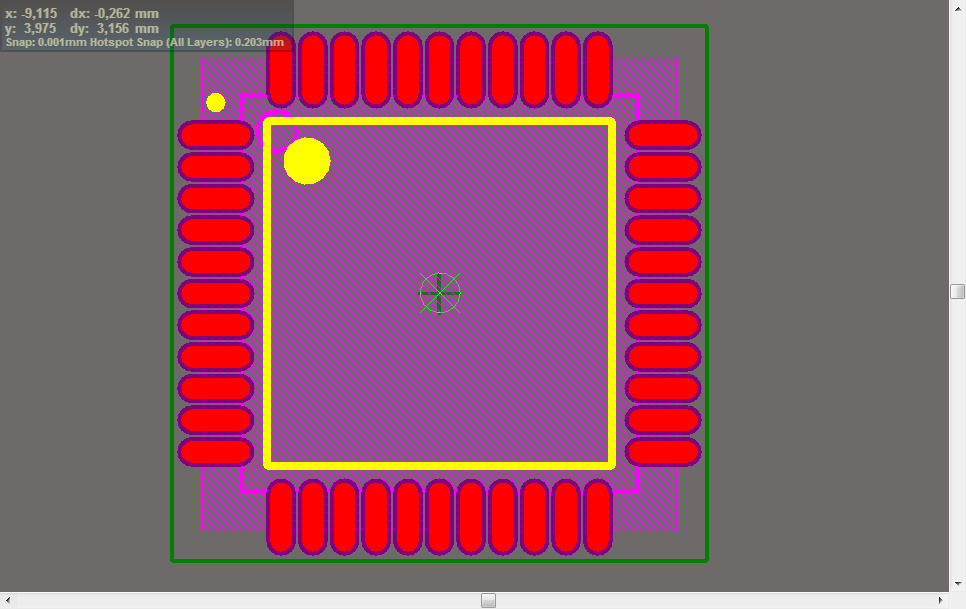

Рисунок 85 – посадочное место для Atmega 16

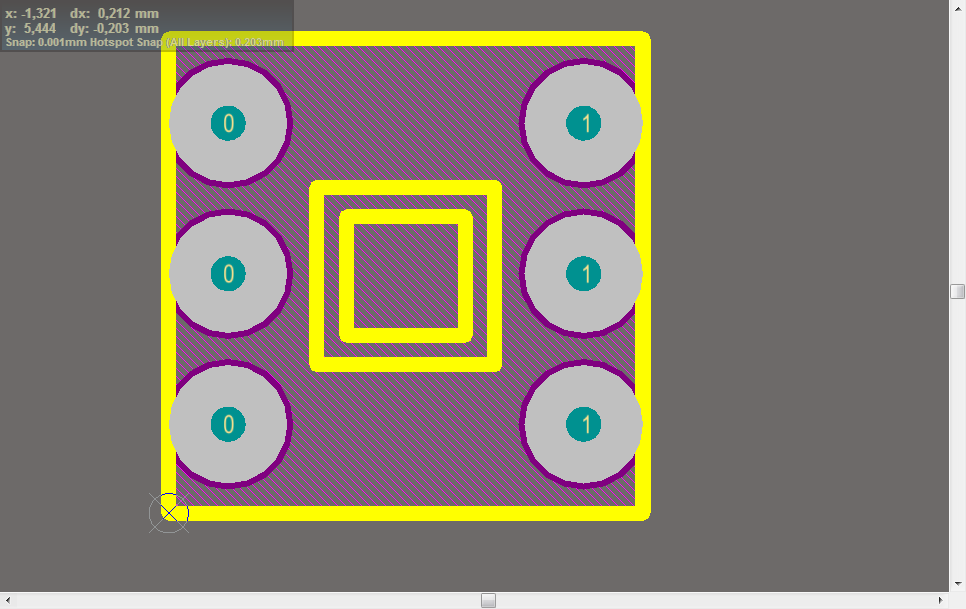

Рисунок 86 – посадочное место для кнопки

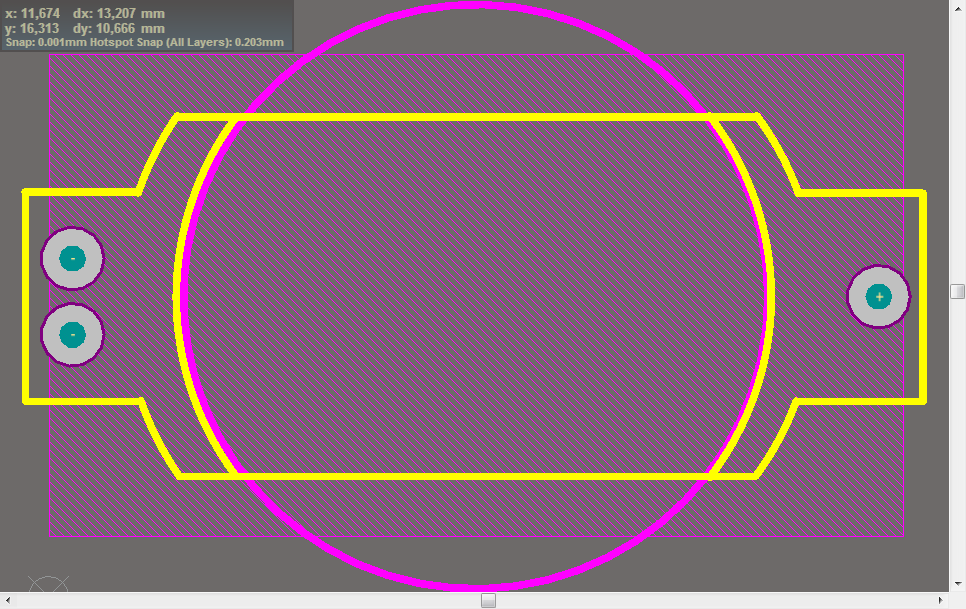

Рисунок 87 – посадочное место для разъема под батарейку

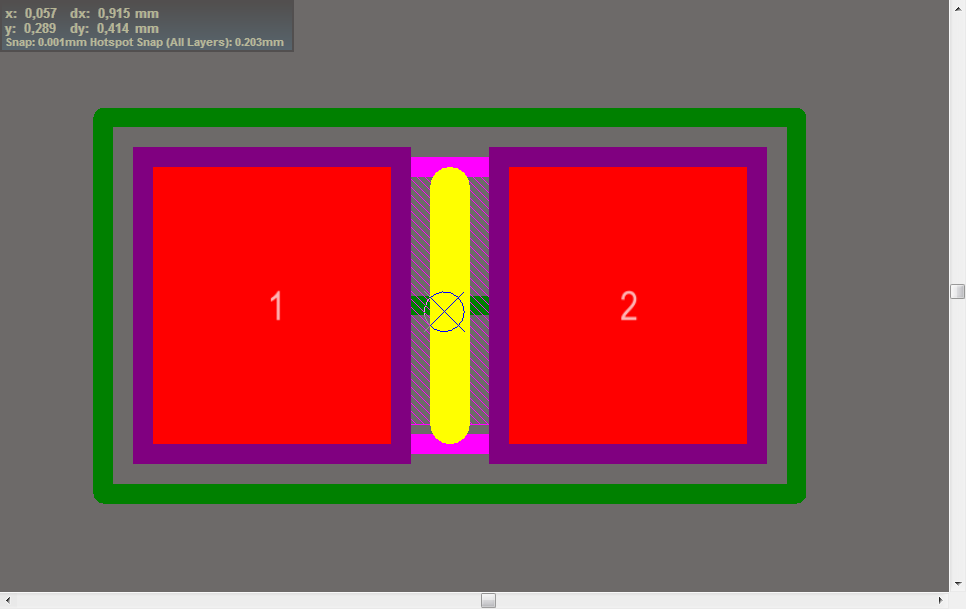

Рисунок 88 – посадочное место для резисторов/конденсаторов в корпусе SMD 0805

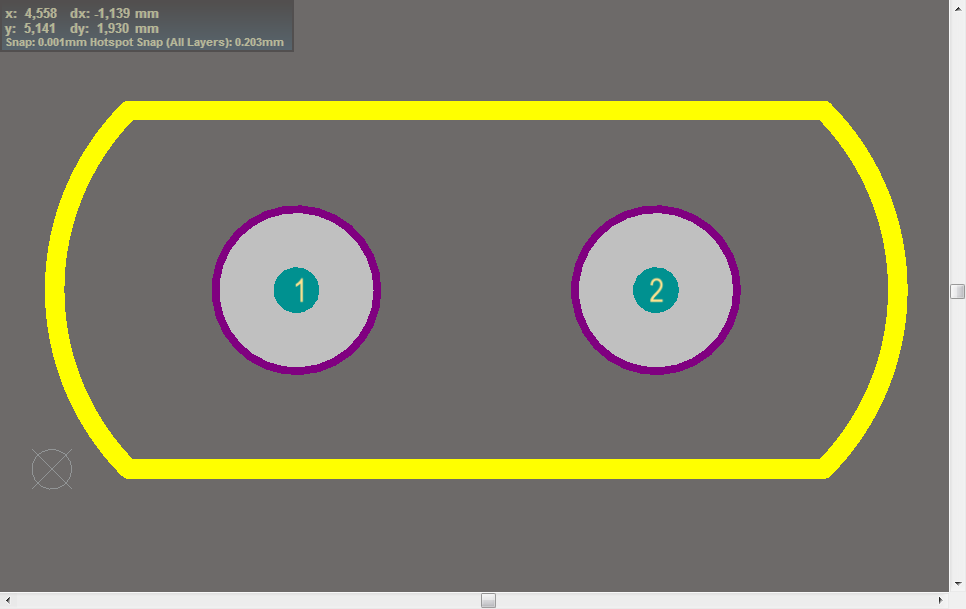

Рисунок 89 – посадочное место для кварцевого резонатора HC-49S

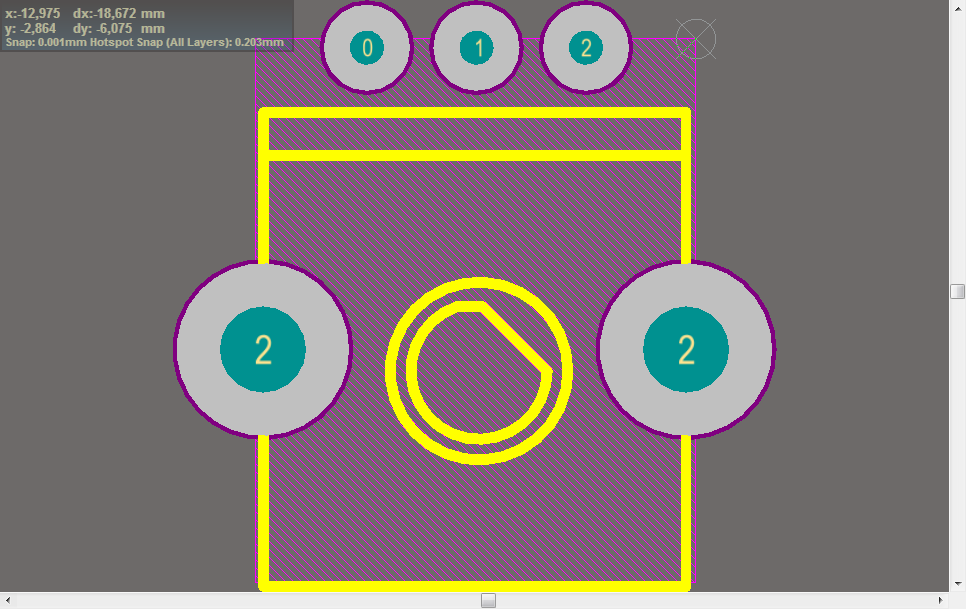

Рисунок 90 – посадочное место для переменного резистора R-0904N

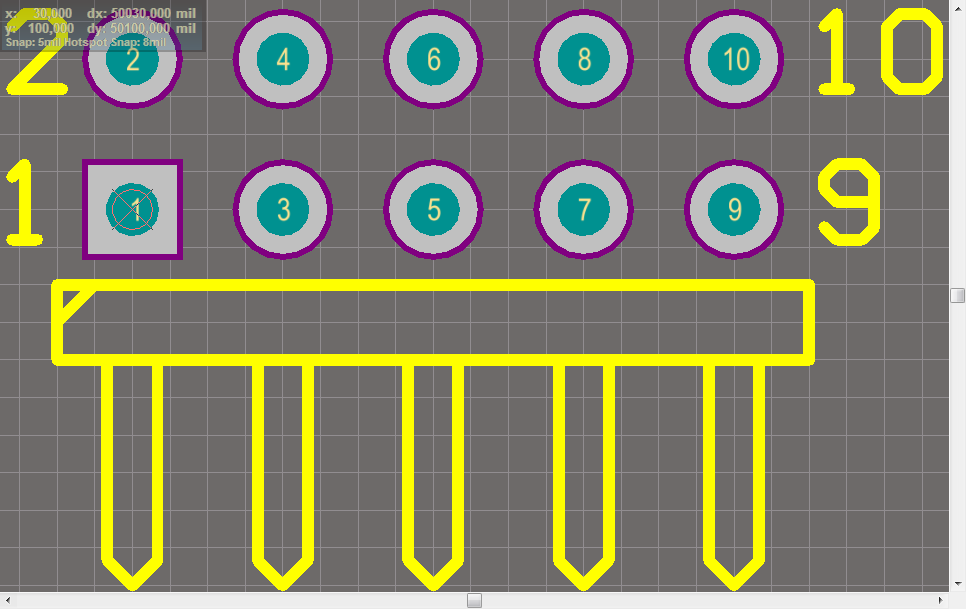

Рисунок 91 – посадочное место для штырьевого разъема IDC10
После создания посадочных мест их необходимо привязать к УГО компонента. Рассмотрим подробнее на примере ЖКИ.
Перейдем в меню SHC_Library, выберем ЖКИ и затем нажмем на кнопку Add Footprint (рисунок 92). Последовательность привязки показана на рисунках 92 -
Рисунок 92 – переход в меню добавления посадочного места к УГО

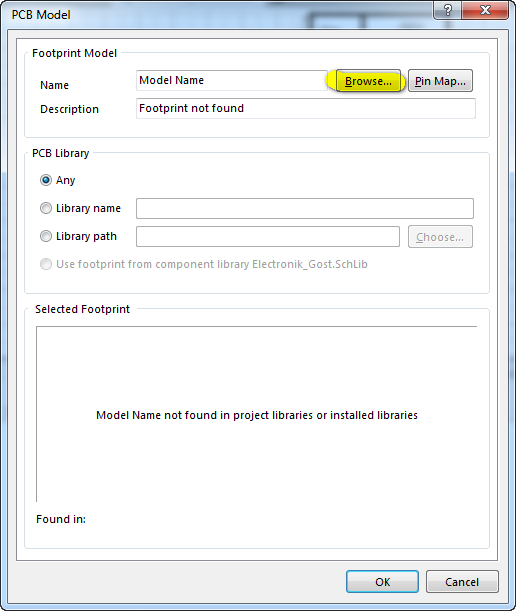

93 – нажимаем кнопку Browse…

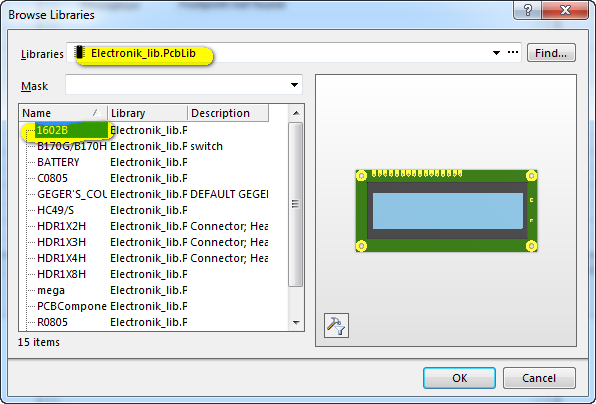

94 –выбираем посадосное место для ЖКИ

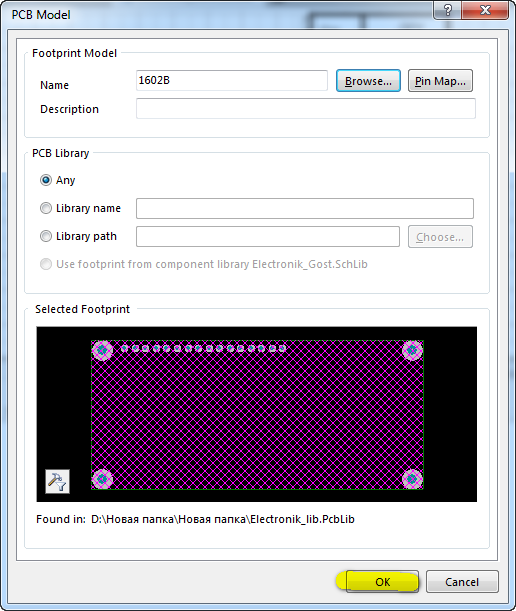

95 – нажимаем кнопку ОК
Аналогичным образом привязываем остальные посадочные места к их УГО
