Создание символов компонентов
Перед созданием символов компонентов необходимо создать новое рабочее пространство в программе Altium designer. Для этого необходимо на главной панели перейти на вкладку File => New => Design Workspace (Рисунок 37).

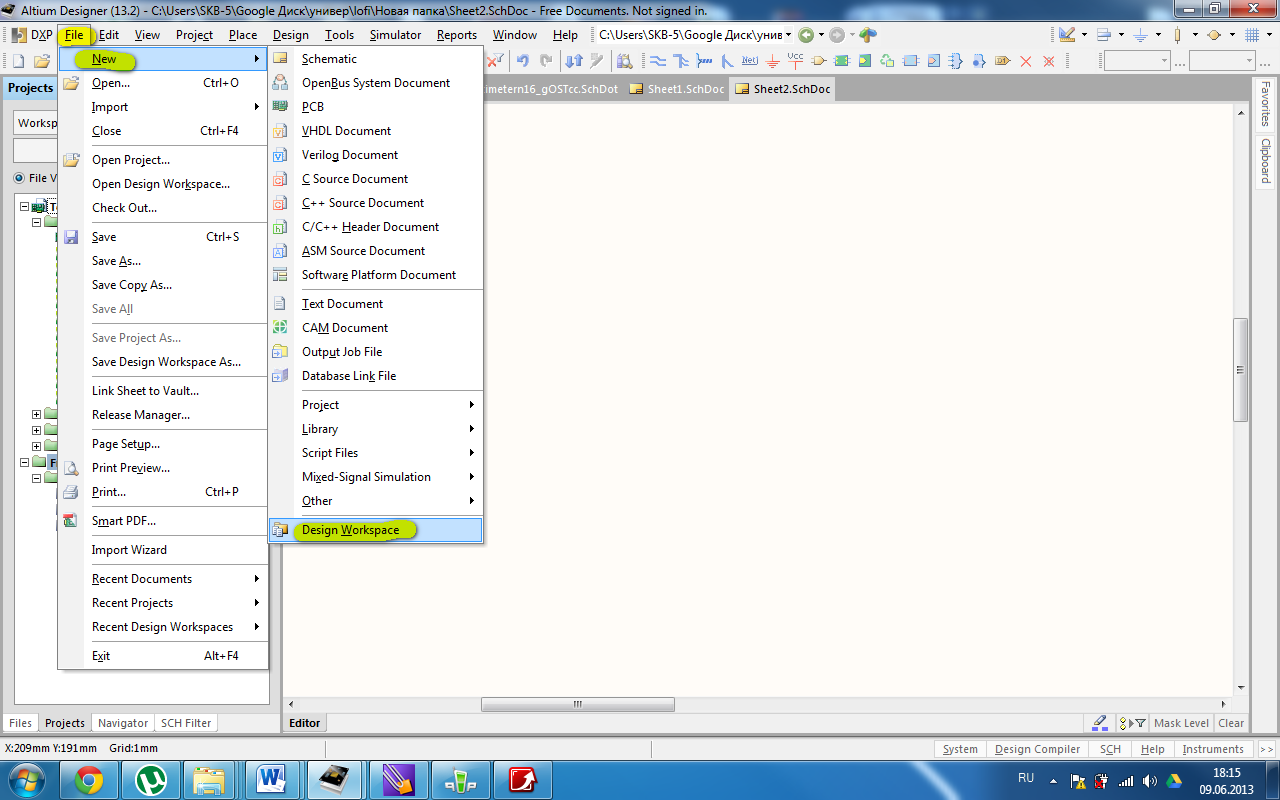

Рисунок 37 – создание нового рабочего пространства

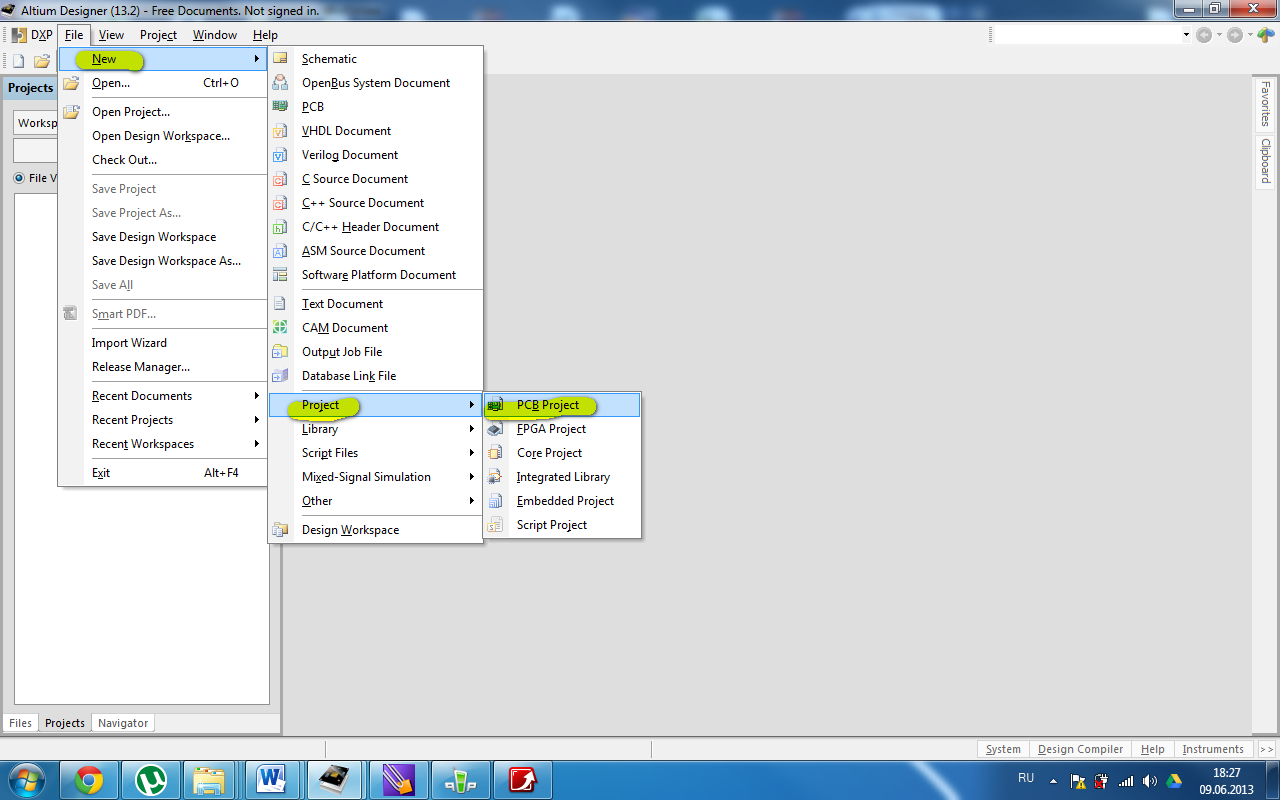

Далее в новом рабочем пространстве необходимо создать новый проект печатной платы. Для этого необходимо перейти на вкладку File => New => Project => PCB Project (рисунок 38). Затем создадим новую библиотеку символов File => New => Library=> Schematic library, назовем её ElectroNik_Gost, для этого необходимо щелкнуть правой кнопки по появившейся новой библиотеке в окне Project и нажать на Save as (рисунок 39).

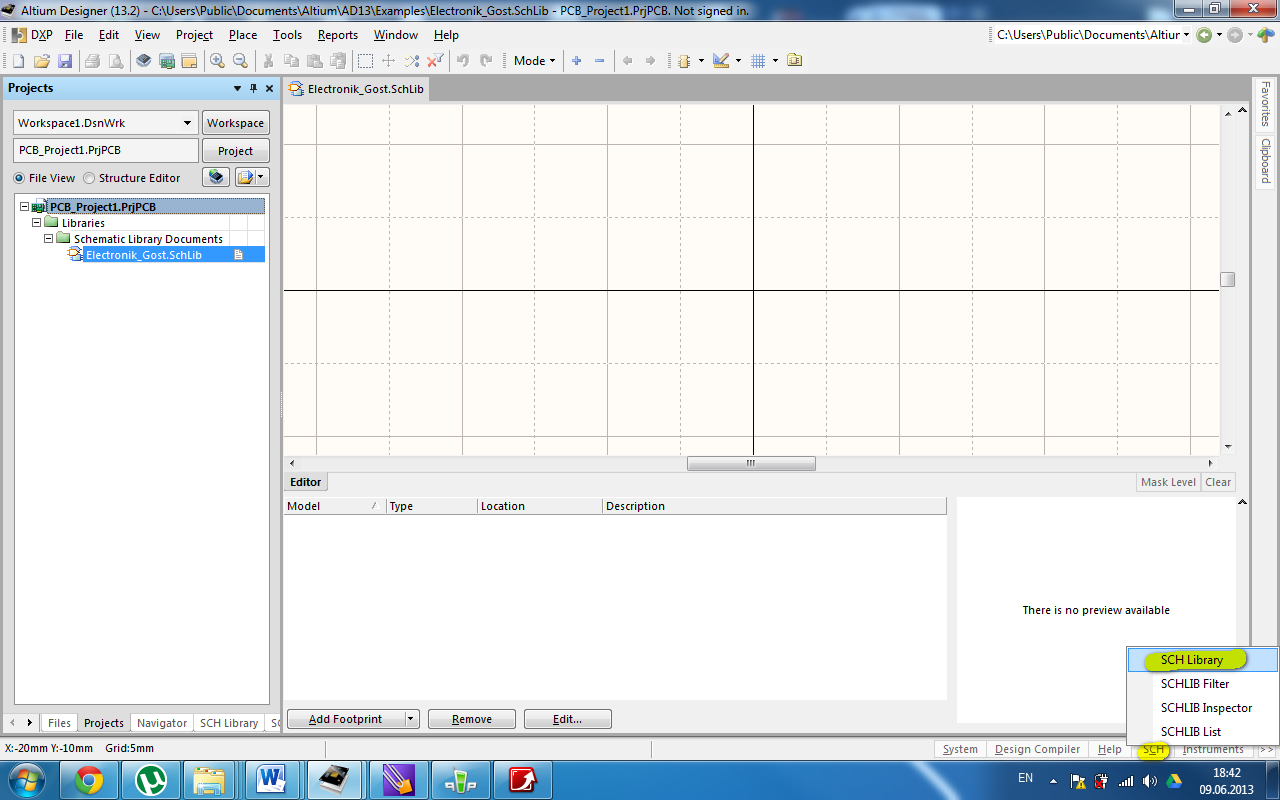

Далее перейдем в меню SHC_Library, для этого в правом нижнем углу необходимо нажать на SHC => SHC_Library (рисунок 40). В появившемся окне SHC Library два раза нажмем на Component_1 (рисунок 41), после этого появиться меню редактирования параметров компонента (рисунок 42).
Рисунок 38 – создание нового проекта
Рисунок 39 – сохранение библиотеки символов
Рисунок 40 – переход в меню SHC_Library
Рисунок 41 – меню SHC_Library

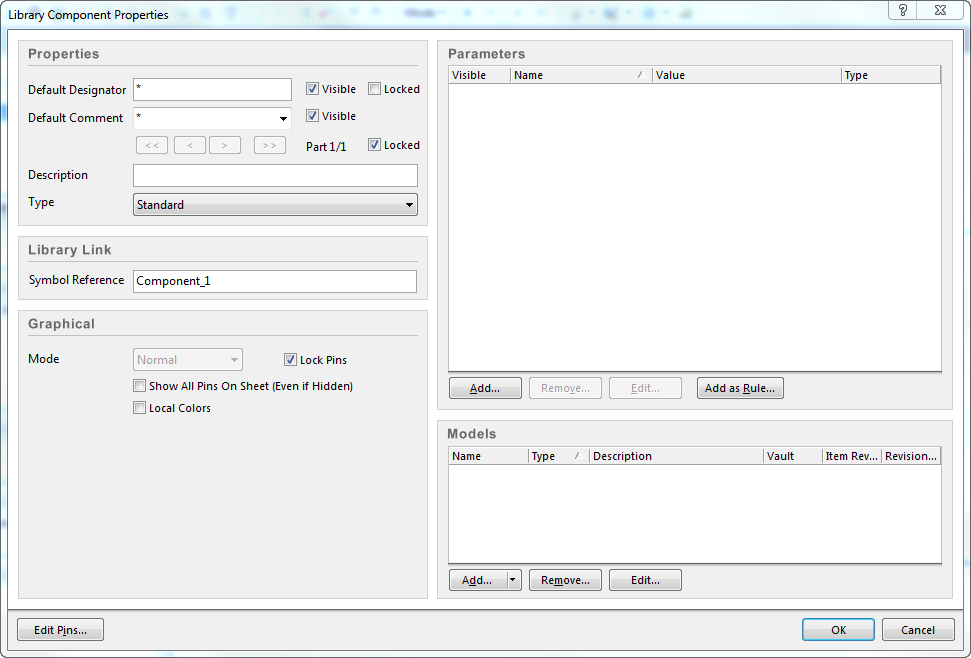

Рисунок 42 – меню редактирования параметров компонента
Теперь на примере создания символа для резистора, рассмотрим создание нового компонента в программе Altium. В нашей схеме было решено использовать чип резисторы фирмы Yageo RC0805J, основные вырезки из описаний, используемых компонентов представлены в Приложении B. В поле Default Designator введем позиционное обозначение нашего резистора R?, где ‘?’ в последствии будет автоматически заменен на номер (подробнее это будет рассмотрено далее), в поле Description введем название компонента и его предельно допустимую мощность, в поле Symbol Reference введем название компонента, которое будет отображаться в библиотеке. Также для резистора создадим 3 параметра : PackageReference ( тип корпуса), Tolerance ( допуск) и Value (номинал) после чего заполним эти параметры в соответствие с документацией на резистор (рисунок 43), затем нажмем кнопку ОК, таким образом подтвердив внесенные изменения и приступим к рисованию символа.
Для начала необходимо добавить 2 вывода, это делается при помощи горячих клавиш P (Place) => P (Pin), клавишей TAB редактируются параметры размещаемых выводов (рисунок 44). Затем в соответствии с ЕСКД ГОСТ нарисуем сам резистор. Линии добавляется при помощи горячих клавиш P(Place)=>L(Line). Шаг координатной сетки меняется при помощи клавиши G (Grid) (рисунок 45).

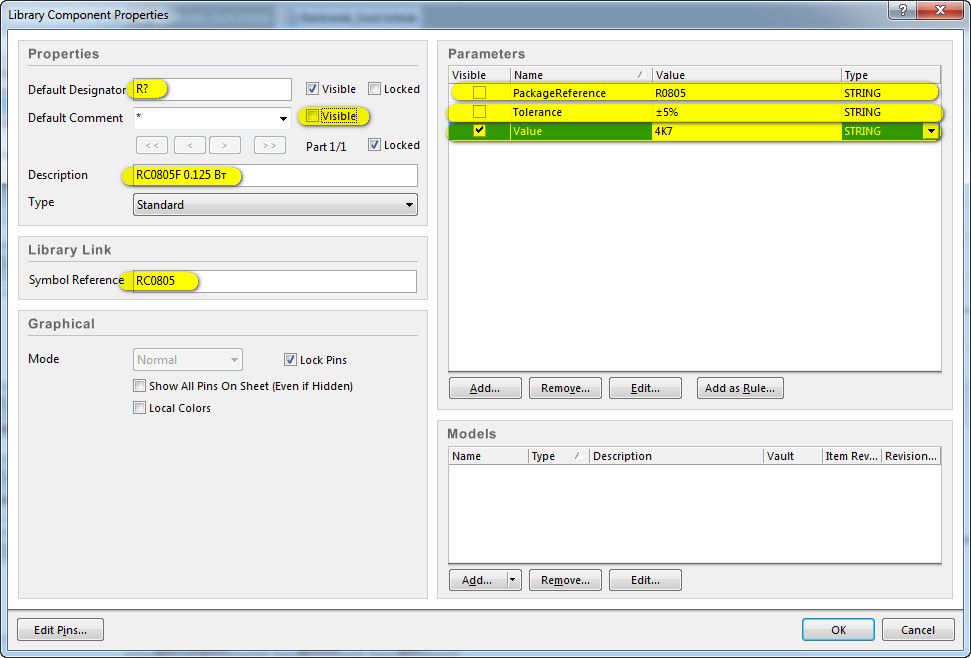

Рисунок 43 – заполнение параметров компонента

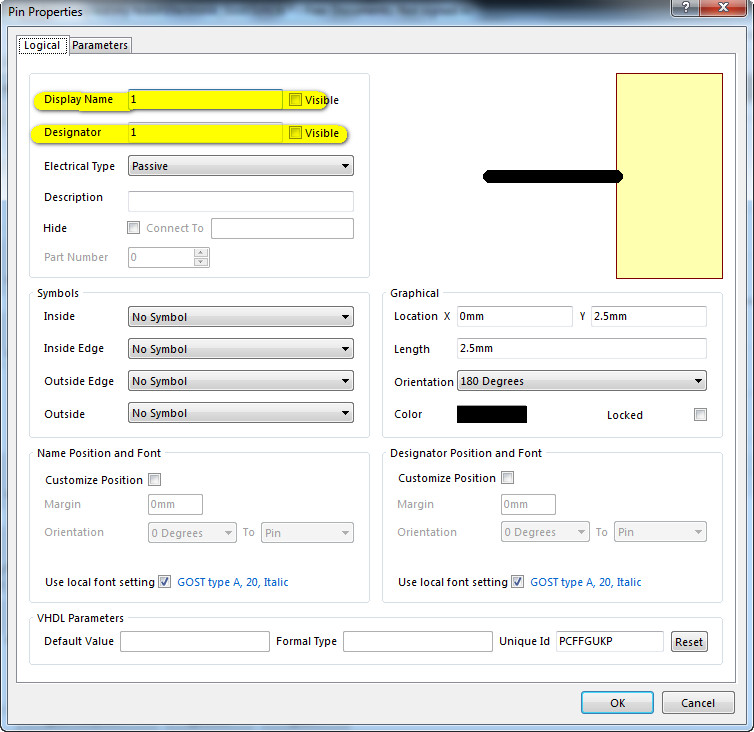

Рисунок 44 – настройка свойств вывода
Рисунок 45 – символ резистора (шаг сетки 1мм)
Для того, чтобы создать следующий компонент в нашей библиотеке, необходимо в окне SHC_Library нажать на кнопку Add. (Рисунок 46).

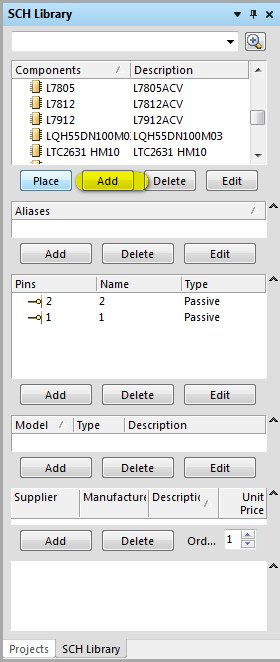

Рисунок 46 – создание следующего компонента
Аналогичным способом были созданы символы остальных компонентов (рикунок 47 -)

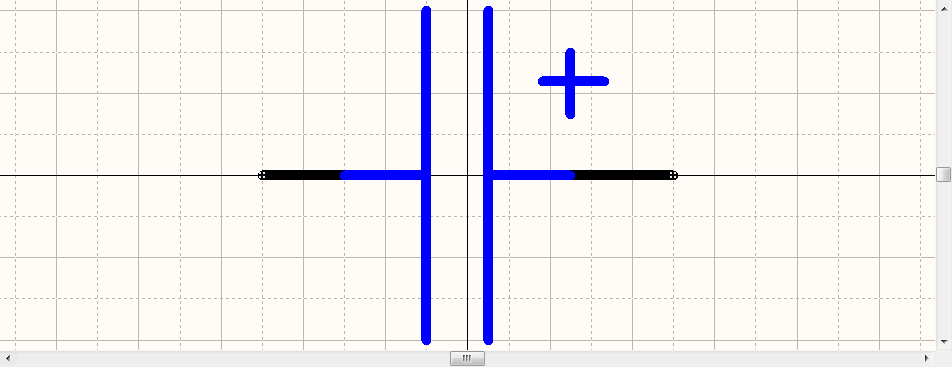

Рисунок 47 – УГО танталового конденсатора 293D

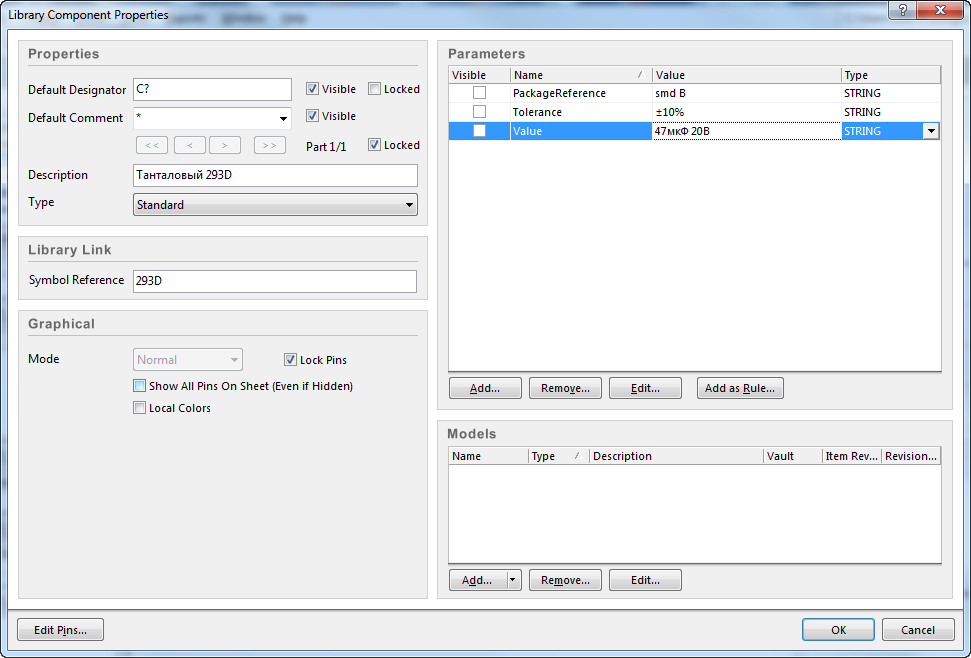

Рисунок 48 – окно свойств танталового конденсатора 293D

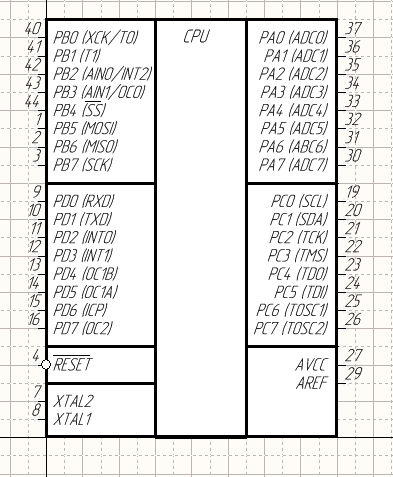

Рисунок 49 – УГО микроконтроллера Atmega 16

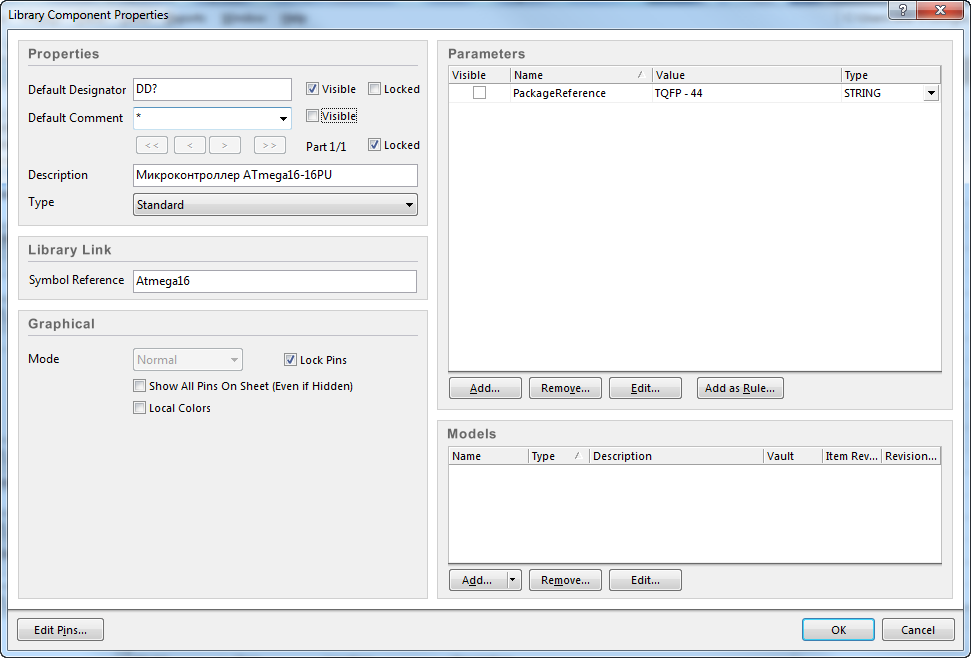

Рисунок 50 – окно свойств микроконтроллера Atmega 16

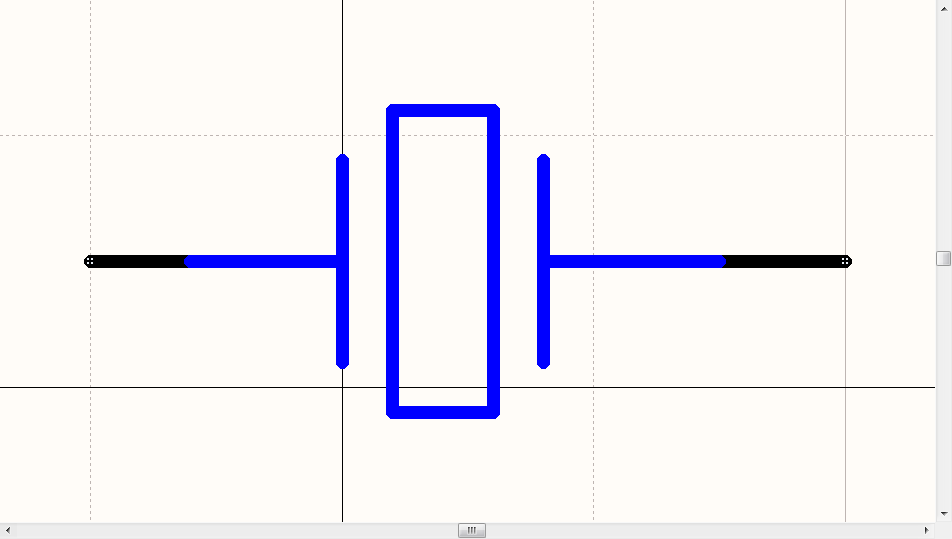

Рисунок 51 – УГО кварцевого резонатора HC-49S

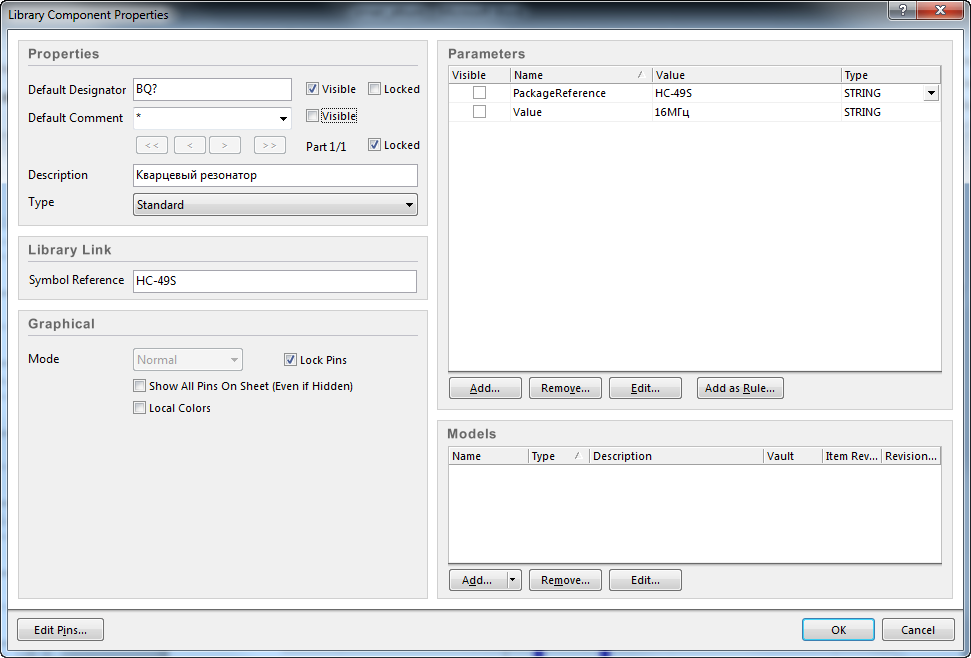

Рисунок 52 – окно свойств кварцевого резонатора HC-49S

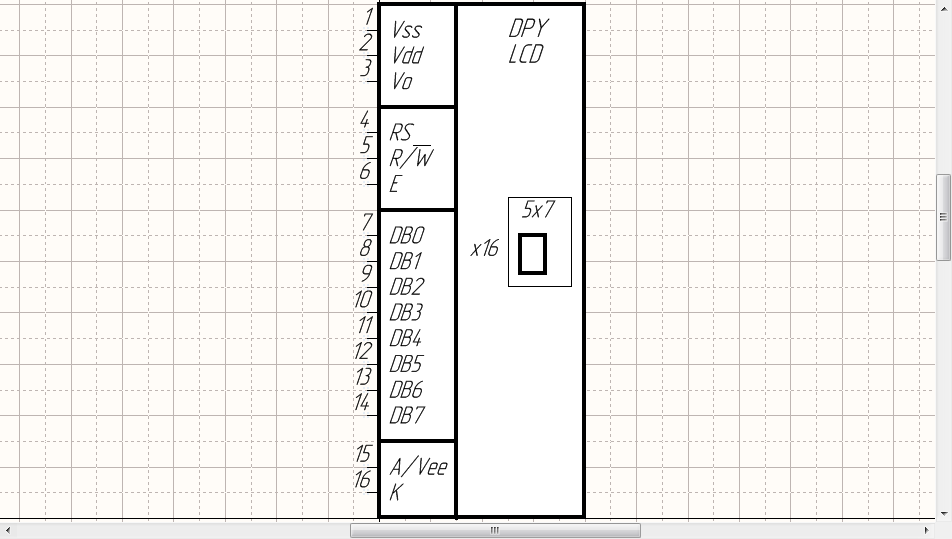

Рисунок 53 – УГО ЖКИ символьного 16x2
Рисунок 54 – окно свойств ЖКИ символьного 16x2

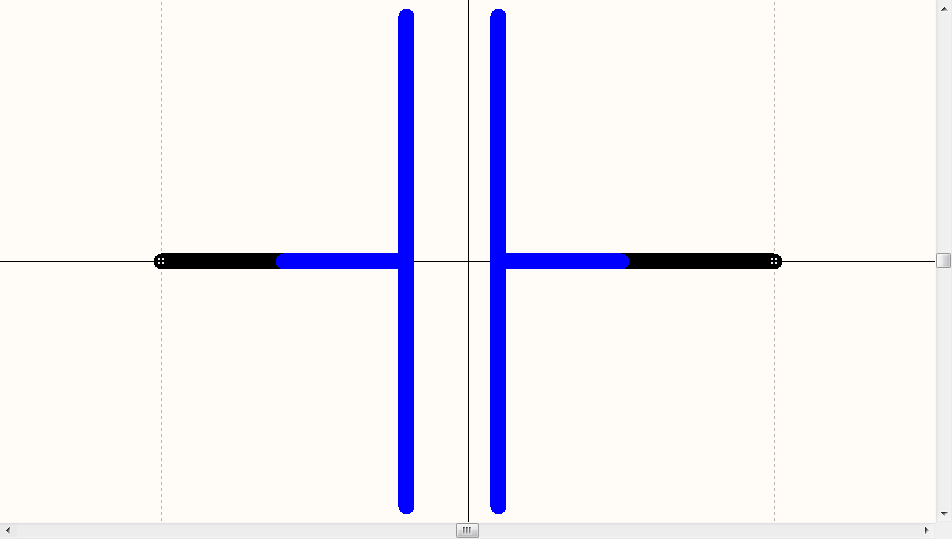

Рисунок 55 – УГО керамического конденсатора X7R
Рисунок 56 – окно свойств керамического конденсатора X7R

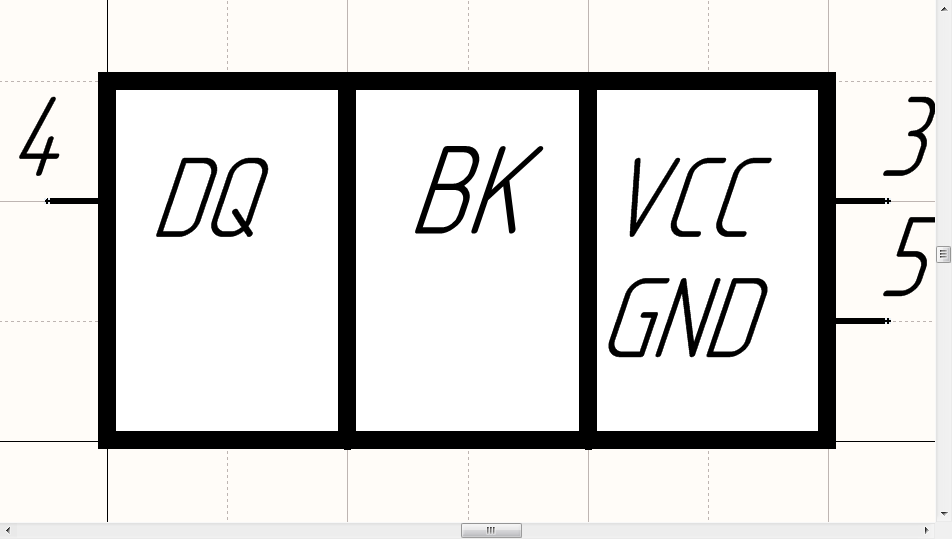

Рисунок 57 – УГО температурного датчика DS18B20

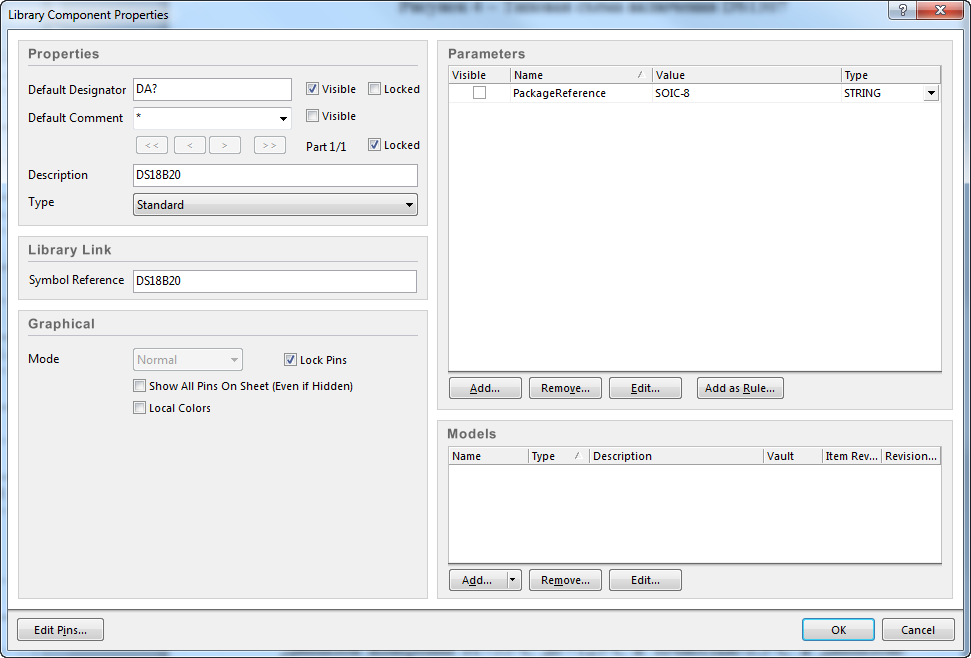

Рисунок 58 – окно свойств температурного датчика DS18B20

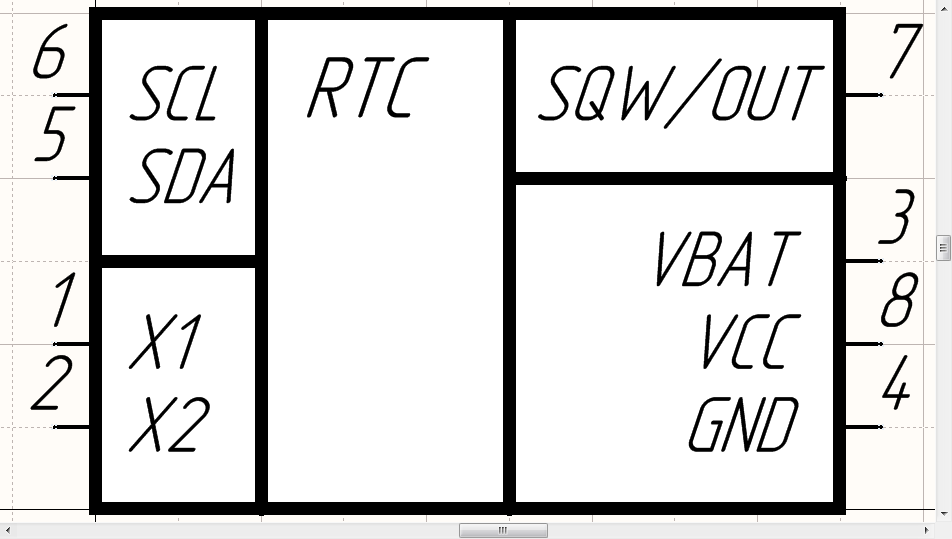

Рисунок 59 – УГО RTC DS1307
Рисунок 60 – окно свойств RTC DS1307
Рисунок 61 – УГО переменного резистора R-17N1-B

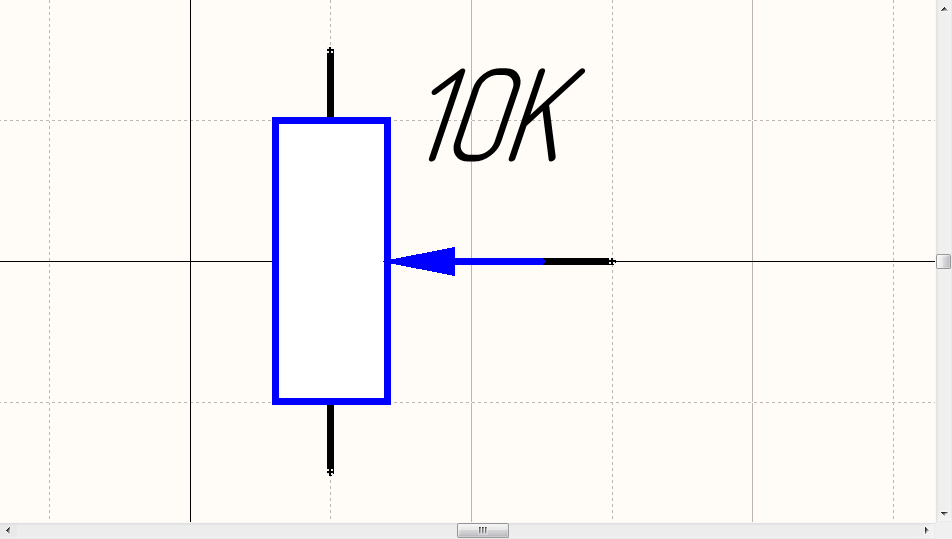

Рисунок 62 – окно свойств переменного резистора R-17N1-B

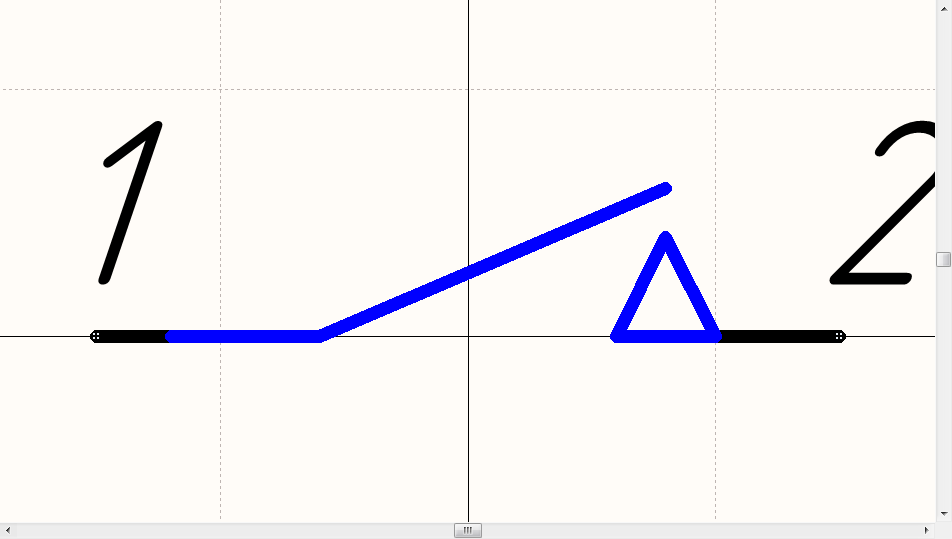

Рисунок 63 – УГО кнопки без фиксации

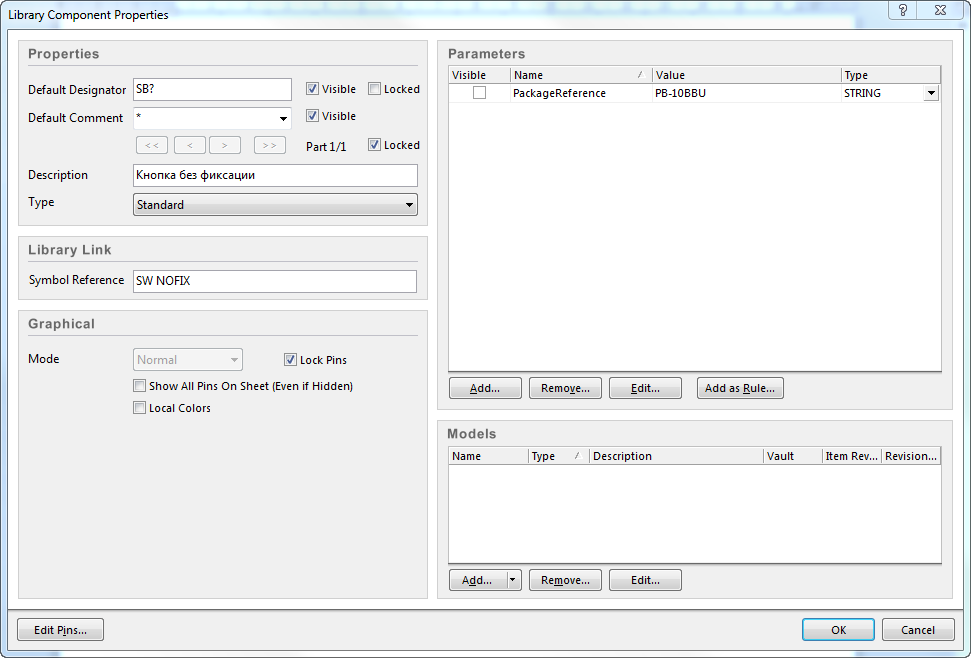

Рисунок 64 – окно свойств кнопки без фиксации

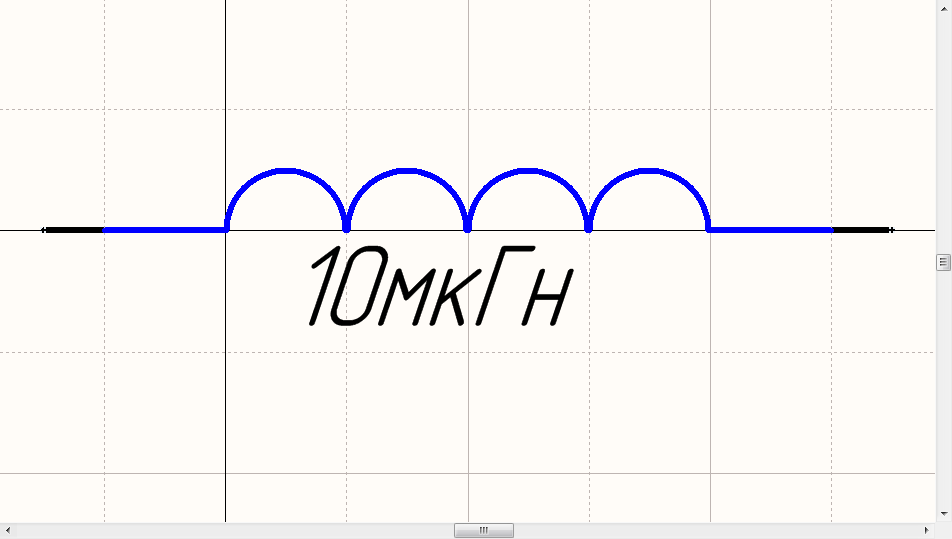

Рисунок 65 – УГО катушки индуктивности LQH55DN100M03

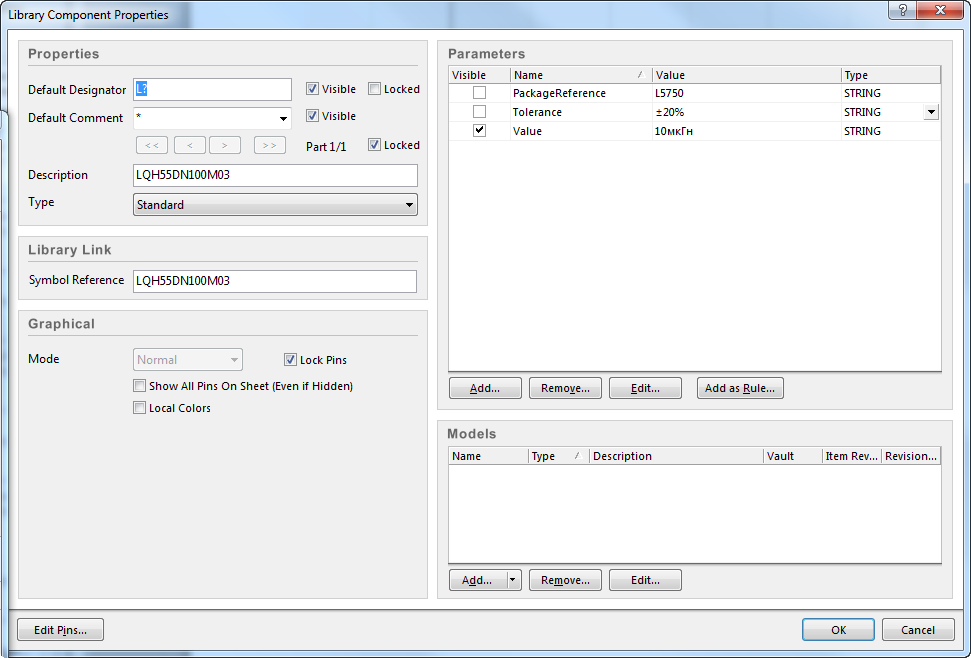

Рисунок 66 – окно свойств катушки индуктивности LQH55DN100M03

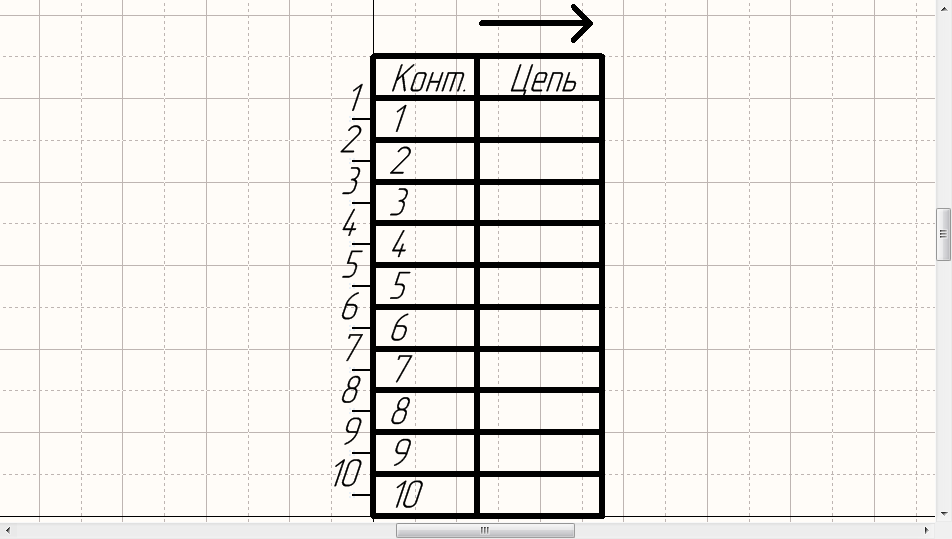

Рисунок 67 – УГО штыръевого разъема
Рисунок 68 – окно свойств штыръевого разъема

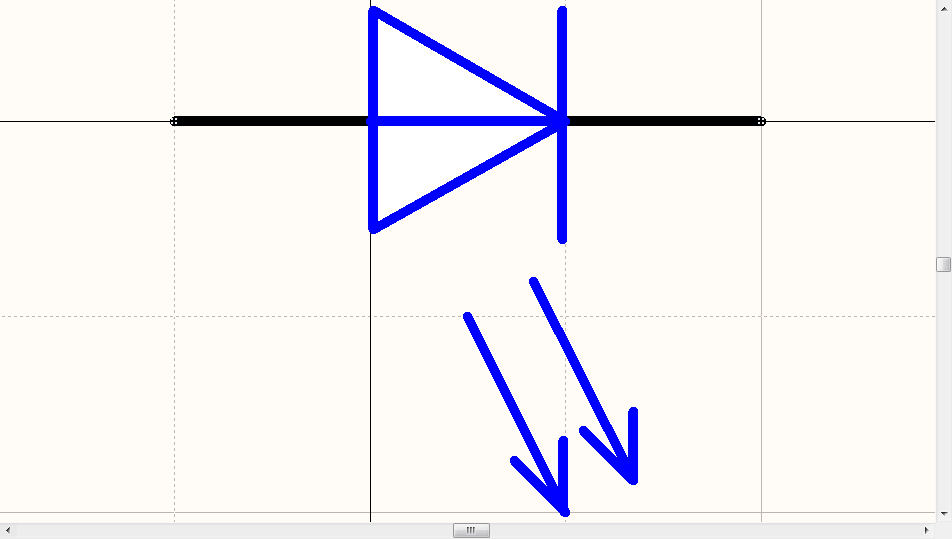

Рисунок 69 – УГО светодиода ARL-1210URC

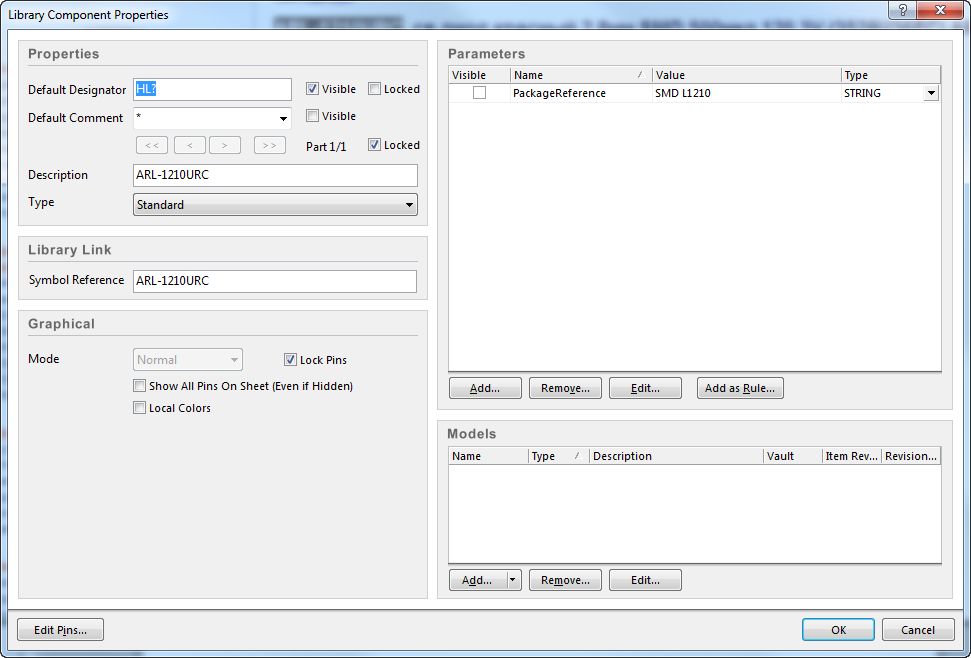

Рисунок 70 – окно свойств светодиода ARL-1210URC
