2.2 Створення технологічного елемента (посадочного місця) в програмі Pattern Editor.
Для створення технологічного елемента потрібно виконати наступні операції:
Запустити програму Pattern Editor. Унизу вікна відображається наступна інформація: поточні координати курсору, крок сітки, активний у даний момент шар та товщина ліній.
2. Налаштувати конфігурацію графічного редактора:
а) Налаштувати конфігурацію вікна: меню Options Configure установити такі параметри: units (одиниці вимірювання) – мм, Workspace size (розміри робочого поля): width (ширина) – 75 мм, Height (висота) – 75 мм натиснути ОК.
б) Налаштувати крок сітки: меню: Options Grids, набрати в полі Grid Spacing (інтервал сітки) число 2 і натиснути кнопку Add (додати), потім аналогічно повторити з числами 1 і 0,5 натиснути ОК.
в) Увімкнути пересування курсору по сітці: меню View Snap to Grid.
г) Збільшити робочу область, натиснувши клавішу “+” на правій частині клавіатурі і встановити активним крок сітки 1 (у нижній частині вікна).
д) Вибрати товщину ліній: меню Options Current Line 0,25 мм.
3. Створити контактні площадки: меню Options Pad Style (стиль контактної площадки) з’явиться вікно Options Pad Style. Спочатку є тільки один тип контактної площадки (Default). Для створення нового типу потрібно вибрати існуючий тип і натиснути кнопку Copy (копіювати). У вікні, що з’явиться, набрати ім’я нової контактної площадки і натиснути ОК. Для зручності в ім’я краще внести інформацію про розміри площадки, наприклад, для квадратної площадки розміром 1,5 x 1,5 мм і отвором з діаметром 0,8 мм можна задати ім’я S15H8, а для аналогічної круглої – R15H8 і т. д. Вибрати ім’я нової площадки, яке з’явиться в списку, і для задання її параметрів натиснути кнопку Modify (Complex) (зміна – складна) з’явиться вікно Modify Pad Style (Complex) (зміна стилю контактної площадки). У полі Layers задається шар, на який буде виноситись контактна площадка: Top – верхній; Bottom – нижній, Sygnal – сигнальний. У полях Width та Height задається ширина та довжина площадки, а в полі Shape – форма площадки: Ellipse – кругла; Rectangle – прямокутна; Rounded Rectangle – заокруглений прямокутник; Mounting Hole – монтажний отвір (отвір для кріплення плати) та ін. У полі Hole задається діаметр отвору. Якщо отвір розміщений не по центру контактної площадки, то в полях X OffSet та Y OffSet задається зміщення відносно центра площадки.
Дані параметри потрібно задати для шарів Top, Bottom і Sygnal. Після вводу параметрів для кожного шару необхідно натиснути кнопку Modify (зміна) для їх запам’ятовування, тоді переходити до наступного шару. Після налаштування всіх параметрів натиснути ОК.
У вікні Options Pad Style кнопка Delete служить для видалення площадки, Rename – для перейменування, Close – для закриття вікна. Зірочка зліва біля назви площадки показує, що вона є активною в даний час і після закриття вікна буде ставитись на робоче поле.
Тепер потрібно зберегти всі установки та створені контактні площадки у файлі: меню Pattern (шаблон) Save To File As і задати ім’я файлу. Тоді перед створенням нового посадочного місця потрібно відкривати цей файл.
4. Установити на полі потрібні контактні площадки елемента: меню Place Pad або натиснути відповідну кнопку на панелі інструментів. У меню Options Pad Style активізувати потрібну контактну площадку, натиснувши на її імені два рази ЛКМ. Поставити курсор мишки в точку робочого поля, де має бути площадка і натиснути ЛКМ. З’явиться вікно з номером першої площадки, яка буде поставлена. Натиснути ОК і ще раз ЛКМ. З’явиться перша площадка. Площадки з номером 1 прийнято робити квадратними, щоб не було помилкового встановлення деталі на платі. Якщо наступна площадка того ж типу, що й попередня, то достатньо в потрібному місці робочого поля натиснути ЛКМ, і площадці автоматично привласниться наступний номер. Якщо наступна площадка має бути іншого типу, то потрібно натиснути ПКМ і в меню Options Pad Style вибрати потрібний тип. Наступні дії аналогічні, як і при встановленні першої площадки.
5. Схематично зобразити корпус елемента. Для цього необхідно зробити активним верхній маркувальний шар Top Silk (у нижній частині екрана) і перейти в режим Place (розміщення) Line (лінія) або натиснути відповідну кнопку на панелі інструментів. Лінії зображають таким самим методом, як і при зображенні умовного позначення елемента в редакторі Symbol Editor. Якщо контури корпуса містять криві лінії, то можна використати режим Place Arc для зображення дуги.
6
.
Установити точку
прив’язки:
режим Place
Ref
Point
або натиснути відповідну кнопку.
Поставити курсор мишки на потрібну
площадку і натиснути ЛКМ. З’явиться
точка прив’язки.
7. Задати атрибути RefDes і Type аналогічно, як і при створенні схемного елемента.

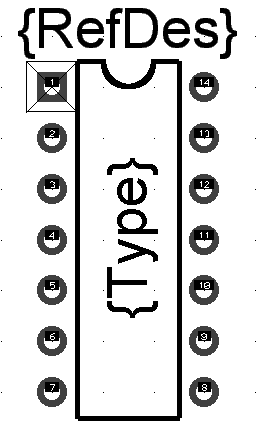

Приклад посадочного місця на 14 ніжок показано на рис. 3.
8. Занести посадочне місце в бібліотеку, в якій знаходиться відповідний схемний елемент: меню Pattern (шаблон) Save As, натиснути кнопку Library і вибрати бібліотеку, куди потрібно записати технологічний елемент. У полі Pattern ввести ім’я посадочного місця, зняти відмітку Create Component і натиснути ОК. Посадочне місце додасться в бібліотеку.
Рис.3
