Технологическая часть

В результате анализа имеющихся видов гидравлических прессов, мы решили изготовить ручной гидравлический пресс. Были поставлены следующие задачи:

анализ имеющихся прессов;
проведение конструкторско-технических расчетов и выбор конструкции пресса;
технология изготовления предлагаемого стенда;
использование пресса для лабораторных работ;
подача заявки на патент;
экономическая оценка проекта.

Назначение: Пресс предназначен для видов работ (подъем, перемещение) отдельно от рамы запрессовки, выпрессовки, правки и гибки различных деталей. Гидравлическое устройство, используемое в изделии, может быть демонтировано и применяться для других

Модернизация: Я рассмотрел очень актуальный на сегодняшний день вопрос: установили сетчатую дверь, которая из практики видно, предусматривает требования по технике безопасности и защищает от отлета деталей. На мой взгляд, это правильное решение, так как таких прессов нигде не выпускают в природе очень мало или даже нет.

Расчет

Расчет домкрата

Основными достоинствами применения гидравлических домкратов является большая грузоподъемность в сочетании с небольшим рабочим усилием. Помимо этого гидравлические домкраты имеют высокий КПД, плавность хода, а также плавность и точность торможения.

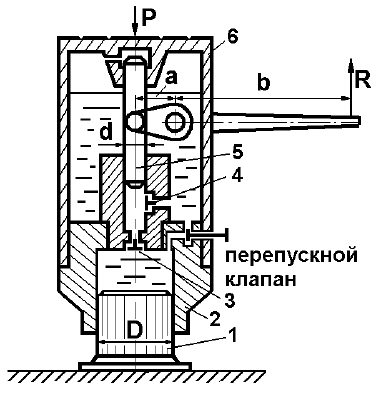

Рисунок 1 - Гидравлический домкрат

Гидравлический домкрат состоит из неподвижного поршня 1 и скользящего по нему цилиндра 2, на котором смонтирован корпус 6, образующий масляную ванну домкрата, и плунжерный насос 5 ручного привода с всасывающим 4 и нагнетальным 3 клапанами. Из уравнения гидростатики определяем гидростатическое давление (Р) в цилиндре:

Откуда Па,

где Q - грузоподъемность, Н; F-площадь поршня, м.

Диаметр плунжера насоса (d) может быть определен из уравнения моментов от сил, действующих на рычаг.

Откуда , где - усилие на штоке плунжера насоса, Н; - усилие рабочего на рычаге, Н; и -длина плеч рычага, мм.

В свою очередь усилие на штоке плунжера зависит от диаметра плунжера (d) и давления (Р) в цилиндре и определяется по формуле

200 кг·м.

Откуда м.

Расчет производительности подъемника. Поскольку под производительностью подъемника понимается скорость подъема массы Q на высоту H (ход поршня), то необходимый объем жидкости ), требуемый для закачки насосом в цилиндр, может быть подсчитан из формулы

H 0,0000157 м³.

Необходимое количество ходов плунжера насоса (n) может быть подсчитано исходя из геометрических параметров, т.е диаметра плунжера (d) и хода штока (h)при той же производительности:
